4.2.1 Unité non branchée au réseau LAN
Clé écran
pCO1: Adresse = 1

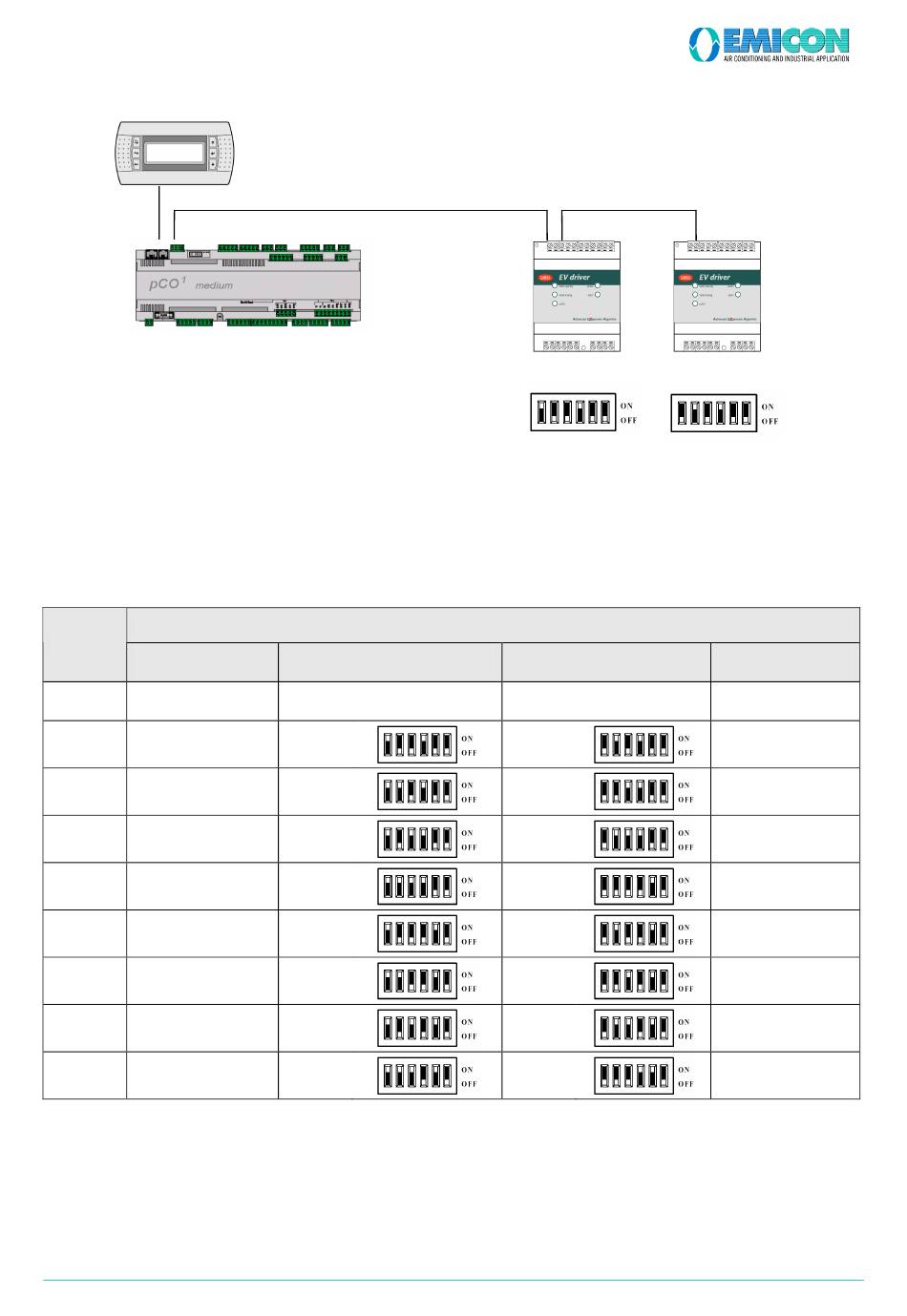

4.2.2 Unités branchées au réseau LAN (max. 8 unités)
Les unités peuvent être branchées à d'autres unités du réseau LAN (réseau local) jusqu'à un maximum de
8 unités. Chaque unité peut être branchée (à l'intérieur) à un ou deux driver (EVD) pour la gestion des
vannes électroniques et à un écran d'interface utilisateur. Sur le tableau qui suit sont indiquées les adresses
du microprocesseur, des driver (EVD) et de l'écran.
Adresse du
Microproc. pCO1
Config. par écran
1
Unité 1
Unité 2 2
3
Unité 3
Unité 4 4
5
Unité 5
6
Unité 6
7
Unité 7
8
Unité 8
L'adresse du microprocesseur peut être lue sur le masque principal dans le coin en bas à droite.
L'écran avec adresse 32 permet de contrôler tous les dispositifs sans nécessiter d'autres écrans ou en plus
d'autres écrans. Le programme permet ainsi à l'écran avec adresse 32 d'avoir accès aux paramètres de
toutes les cartes branchées, une après l'autre. Le passage entre les cartes peut se produire facilement en
appuyant sur ESC + DOWN.
PGD: Adresse = 25
Câble réseau LAN
Adresse du
Driver EVD 1
Config. par interrupteurs DIP
9
11
13
15
17
19
21
23
Câble réseau LAN
Driver 1:
Adresse = 9
Adresses
Adresse du
Driver EVD 2
Config. par interrupteurs
DIP
10
12
14
16
18
20
22
24
Driver 2:
Adresse = 10
Adresse de
l'Écran
Config. par écran
25
26
27
28
29
30
31
32
