Principe de fonctionnement
OptiSelect Pro GM04-E
Rev. 00 01/20

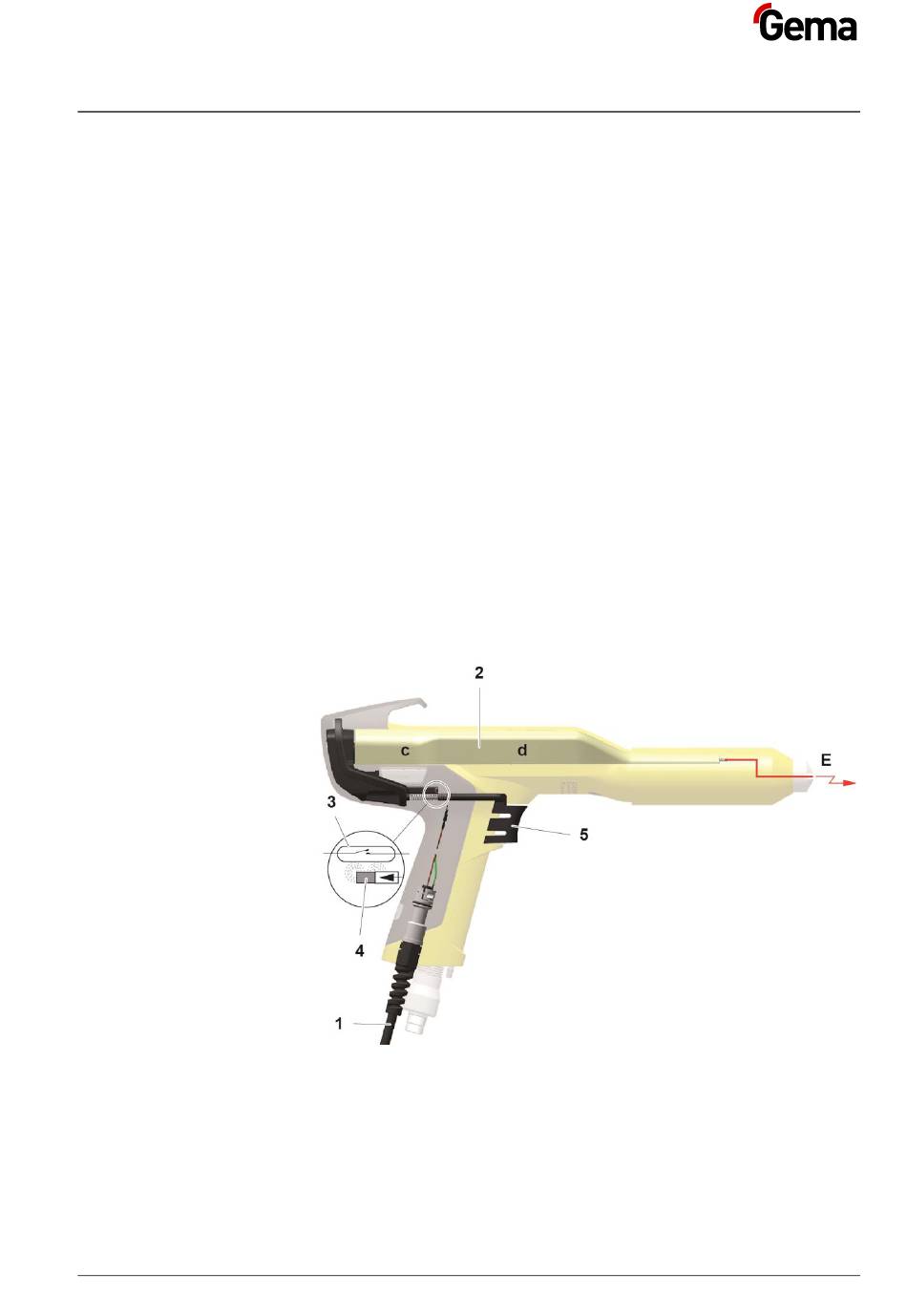

Génération de la haute tension
L'unité de contrôle de pistolet fournit une basse tension à haute fréquence
d'environ 10 V eff. Celle-ci est appliquée à la cascade haute tension (2)
par le câble du pistolet (1) dans le corps du pistolet.
Dans la cascade haute tension (2), la basse tension est transformée à la
hausse dans une première étape (c). Dans la seconde étape (d), cette
haute tension primaire est démodulée et multipliée graduellement dans la
cascade haute tension, jusqu'à atteindre la haute tension requise (env.
110 kV). La haute tension est ensuite conduite vers l'électrode (E) dans le
pulvérisateur.
Circuit électrique
Parallèlement à la basse tension modulée nécessaire pour la génération
de la haute tension, des lignes de signalisations sont également tirées
dans le câble du pistolet. Elles assurent d'une part le déclenchement (la
détente) du pistolet et d'autre part la télécommande de quelques
fonctions importantes de l'unité de commande via le pistolet.
Le pistolet se déclenche sur un interrupteur sans contact (3), qui est
actionné par un aimant (4) dans la détente (5). L'unité de contrôle du
pistolet active la basse tension modulée, le convoyage de poudre et l'air
de rinçage.
Fig. 4
Flux de poudre et air de rinçage des électrodes
Si on utilise des pulvérisateurs ventilés, l'air de rinçage des électrodes est
relié au raccord sur la face arrière de l'unité de contrôle de pistolet (voir le
mode d'emploi de l'unité de contrôle de pistolet). Le fonctionnement du
pulvérisateur est décrit dans le chapitre correspondant dans ce
document.
Descriptif du produit 15
