9.1.3 Montaż
Wymienić uszczelkę przedniej płyty
Podczas montażu należy sprawdzić wszystkie inne uszczelki
pod kątem uszkodzeń, stwardnienia, pęknięć i / lub odbarwienia.
Należy również sprawdzić prawidłowe ustawienie.

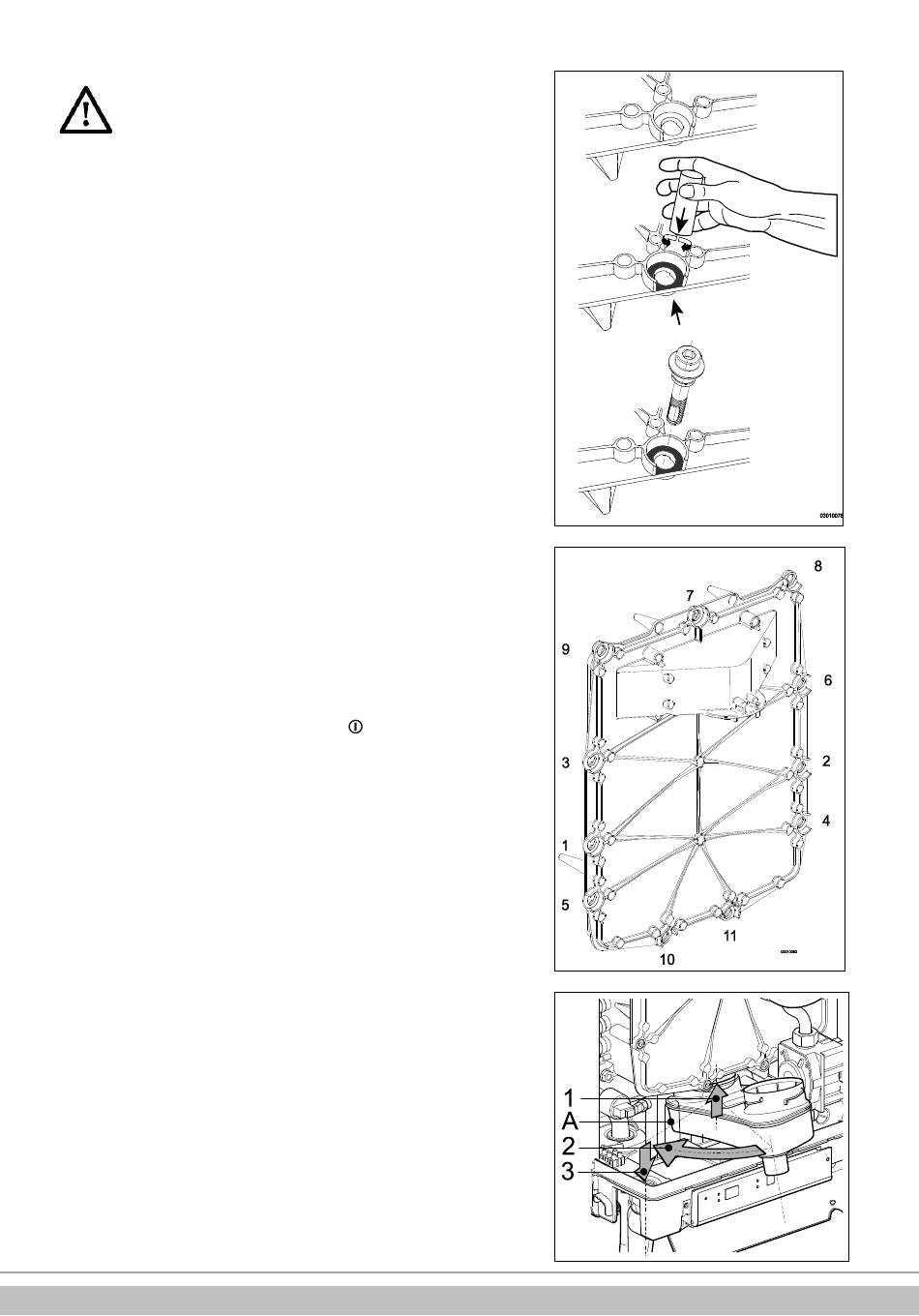

1. Sprawdzić, czy pomiędzy kołnierzem śruby mocującej a płytą czołową
znajduje się cienka warstwa smaru ceramicznego.
Jeśli nie ma tam smaru lub jest go za mało, należy go uzupełnić (patrz
obrazek).
2. Sprawdzić, czy uszczelka obwodowa wokół blachy czołowej została
zamontowana poprawnie. Umieść blachę czołową na wymienniku ciepła i
zabezpiecz ją specjalnymi śrubami (imbusowymi). Równo dokręcać ręcznie
śruby, krzyżowo (10 – 12 Nm). Kolejność dokręcania została pokazana na
obrazku.
Uwaga: dla pokrywy przedniej, pokazanej na ilustracji, przewidzianych jest
11 śrub mocujących
Dla pokrywy przedniej, stosowanej w EHOBG12AAV1 i EHOBG18AAV1,
przewidzianych jest 9 śrub mocujących.
3. Równo dokręcać ręcznie w poprzek śruby regulatora kotłowego.
4. Zamocuj złączkę poniżej zaworu gazowego.
5. Podłącz wentylator do zespołu zaworu gazowego. Odłącz przewód
zapłonowy.
6. Zamontować tacę kondensatu poprzez wsunięcie jej w zewnętrzną część
włącznika (1), z połączeniem syfonu, przed dolną półką. Następnie należy
obrócić tacę w lewo (2) i wcisnąć w dół w połączenie syfonu (3). Upewnić
się, że tylna część tacy spoczywa na krzywkach w tylnej spodniej części
pojemnika (A).
7. Wypełnić syfon wodą i wpiąć go do połączenia zlokalizowanego pod tacą.
8. Wsunąć przewód spalin obracając go w lewo, z końcówką wokół łącznika
spalin w górnej pokrywie. Zamontować spód w tacy kondensatu, ściągnąć
uszczelkę w dół i zacisnąć pokrętło w prawo.
9. Odkręcić kurek gazowy i sprawdzić złączki gazowe pod zaworem gazu i na
wsporniku montażowym pod względem szczelności.
10. Sprawdzić system c.o. i przewody wodne pod względem przecieków.
11. Podłączyć wtyczkę do gniazdka.
12. Włącz urządzenie przy pomocy przycisku
13. Sprawdzić przednią pokrywę, podłączenie wentylatora do pokrywy oraz
przewody spalinowe pod względem nieszczelności.
14. Sprawdzić regulację gaz-powietrze (patrz pkt 7.7 ) i sprawdzić złączki
gazowe zaworu gazu pod względem szczelności.
15. Zamontuj obudowę i dokręć dwie śruby po lewej i prawej stronie
wyświetlacza, następnie zamknij pokrywę wyświetlacza.
16. Sprawdzić ogrzewanie oraz zaopatrzenie w ciepłą wodę dla prawidłowego
funkcjonowania.
