5.1.2 Opdeling CV-installatie in groepen bij aanwezigheid extra
warmtebron
Werkingsprincipe
Indien de kamerthermostaat de ketel uitschakelt doordat een andere verwarmingsbron
(houtkachel, open haard, etc) de ruimte opwarmt, is het mogelijk dat de overige ruimten
afkoelen. Dit kan worden opgelost door de CV-installatie op te delen in twee zones. De
zone met de externe warmtebron (Z2) kan middels een elektrische afsluiter worden
afgesloten van het hoofdcircuit. Beide zones worden voorzien van een eigen
kamerthermostaat.
N.B. Deze regeling "externe warmtebron" kan alleen worden toegepast indien geen
externe tank hoeft te worden opgewarmd (installatietype 1).
Installatievoorschrift
1. Plaats de afsluiter volgens het aansluitschema.
2. Sluit de kamerthermostaat van zone 1 aan op X4 – 6/7.
3. Sluit de kamerthermostaat van zone 2 aan X4 – 11/12.
4. Wijzig parameter A (zie Parameter instellingen via de servicecode § 7.2).
Let op: De kamerthermostaat in zone
kamerthermostaat in zone 2 mag zowel een OpenTherm thermostaat als ook een aan/uit
thermostaat zijn.

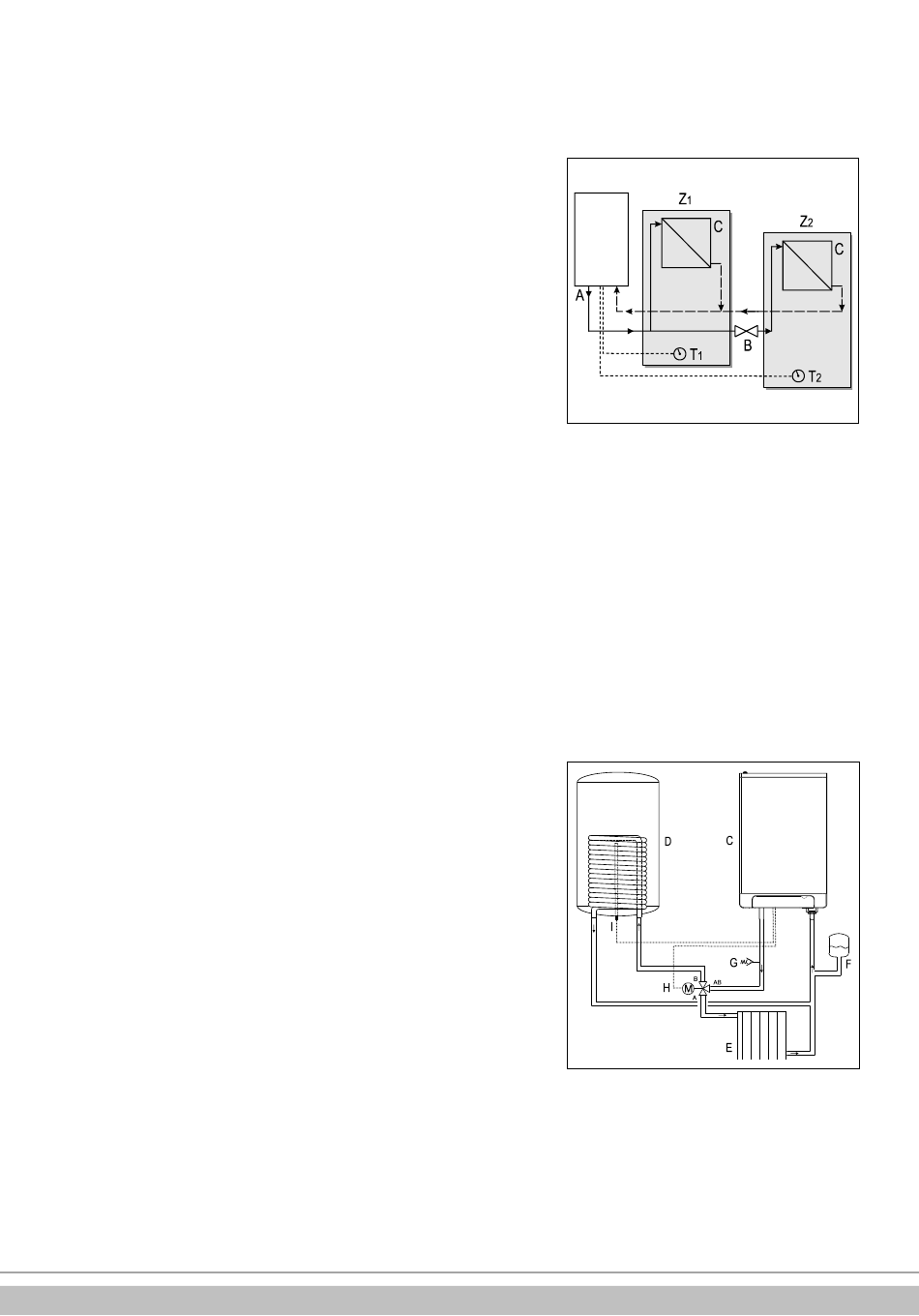

Aansluitschema regeling "externe warmtebron"
A. Ketel
B. Elektrische afsluiter 230 V ~
C. Radiatoren
T1. Kamerthermostaat zone 1
T2. Kamerthermostaat zone 2
Z1. Zone 1
Z2. Zone 2
Aansluiting externe boiler
Er is een set voorzien om de EHOBG*AAV1 op een indirect gestookte tank aan te
sluiten. Deze set, EK3WV1AA bevat de volgende stukken en wordt op bestelling
geleverd:
•
Tanksensor
•
Borgklem voor tanksensor
•
Driewegklepset 230V
Sluit de boiler en driewegklep volgens het schema aan op de ketel. Verwijder de
doorverbinding tussen 9 en 10 op connector X4. Sluit de driewegklep aan op connector
X2 en sluit de boilersensor of thermostaat aan op connector X4 volgens het
bedradingsschema (Zie § 10.2).
Aansluitschema indirect gestookte boiler
C. Toestel
D. Tank
E. CV-installatie
F. Expansievat
G. Veiligheidsklep 3 bar
H. Driewegklep
I. Boilersensor of thermostaat
Opmerking
Als een aan/uit boilerthermostaat wordt toegepast zal de warmtevraag starten bij het
openen van de thermostaat en eindigen als de thermostaat weer sluit.
In het geval van een oude installatie of WW circuits die kleine partikelen kunnen bevatten
is het aan te raden een filter op het warm water circuit te installeren.
De vervuiling kan een fout genereren tijdens de warm water werking.
