2 .2

Noms et fonctions des composants

2 .2 .1 AeroDR Detector (AeroDR 1417HQ/AeroDR 1417S/
AeroDR 1717HQ/AeroDR 1012HQ)

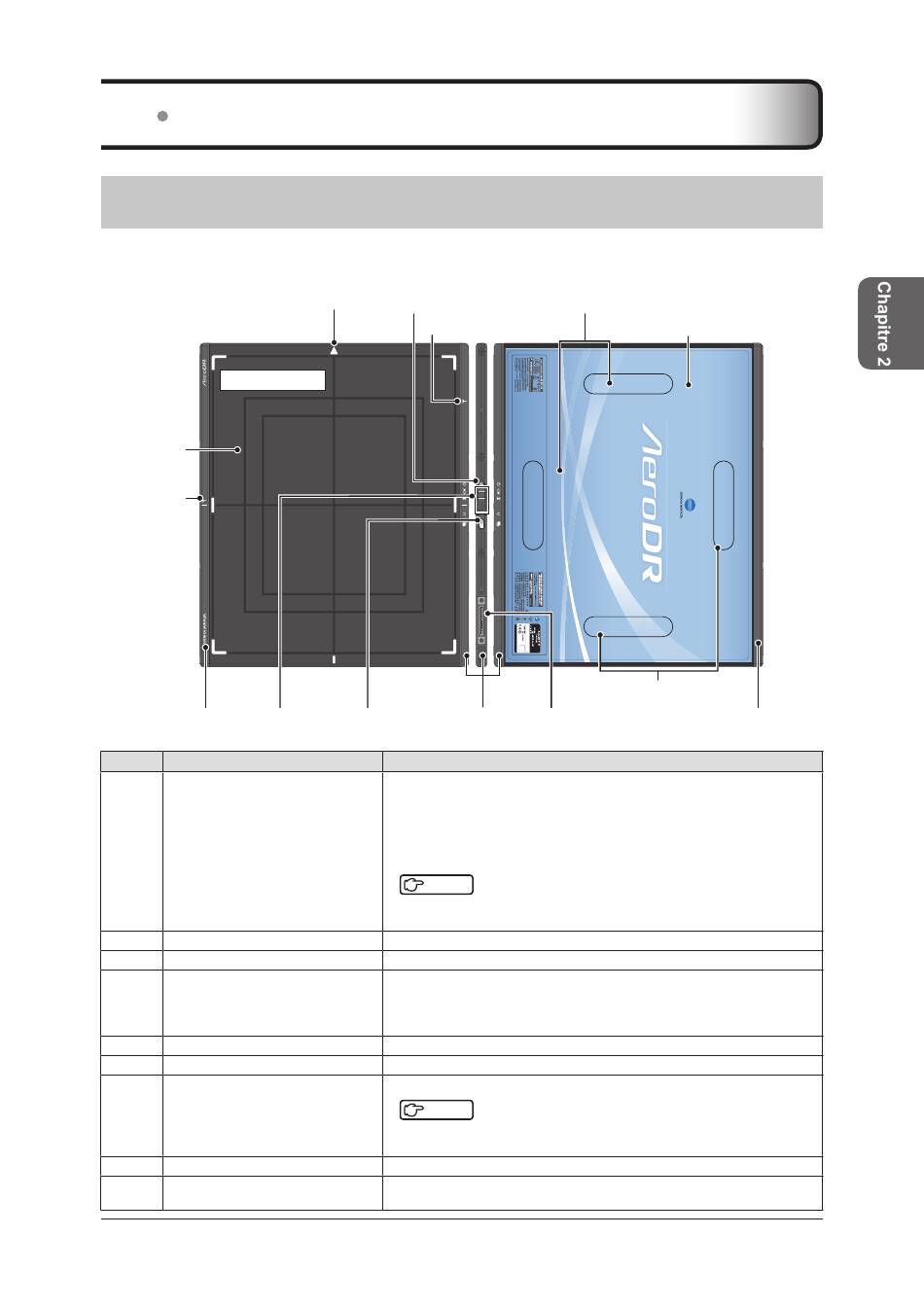

Les noms et les fonctions des composants de l'AeroDR Detector (AeroDR 1417HQ, AeroDR 1417S,
AeroDR 1717HQ et AeroDR 1012HQ) sont les suivants.
(1) Marque triangulaire
Surface d'exposition
(5) Surface
extérieure
(3) Témoin
d'antenne
(6) Profilé de
(7) Voyants DEL
protection
Numéro
Nom
(1)
Marque triangulaire
(2)
Interrupteur d'alimentation
(3)
Témoin d'antenne
Emplacements pour la fixation des
(4)
bandes de préhension AeroDR Grip sheet
(5)
Surface extérieure
(6)
Profilé de protection
(7)
Voyants DEL
(8)
Sélecteur
(9)
Connecteur de la connexion câblée
(2) Interrupteur d'ali-
mentation
(3) Témoin d'antenne
(8) Sélecteur
(6) Profilé de
protection
• Elle indique l'orientation dans laquelle positionner l'AeroDR Detector pendant l'exposition.
– Pour une exposition verticale, il faut placer la marque triangulaire vers le haut.
– Pour une exposition horizontale, la marque triangulaire doit être position-
née à gauche ou à droite.
(La position gauche ou droite est définie pendant l'installation en fonction de
l'environnement d'exposition.)
Référence
• Pour le positionnement de l'AeroDR Detector pendant l'exposition, repor-
tez-vous à la section « 3.2.2 Orientation de l'AeroDR Detector ».
Il sert à allumer / éteindre l'AeroDR Detector.
Il montre la localisation de l'antenne sans fil.
• Emplacements sur lesquels les bandes de préhension AeroDR Grip sheet
doivent être fixées.
• L'AeroDR 1012HQ n'est pas muni d'emplacements pour la fixation des
bandes de préhension AeroDR Grip sheet.
Il protège les éléments internes.
Il sert à absorber les chocs externes.
Ils affichent l'état de l'AeroDR Detector.
Référence
• Pour les modes d'affichage des voyants DEL et les états correspondants,
reportez-vous au chapitre « Chapitre 4 Voyants (DEL) d'état ».
Il avertit le contrôleur de traitement de l'image que l'AeroDR Detector sera utilisé pour l'exposition.
Il sert à raccorder l'AeroDR Battery Charger, l'AeroDR Battery Charger2, l'Aero-
DR I/F Cable, l'AeroDR I/F Cable2 et l'AeroDR UF Cable.
35
(4) Emplacements pour la fixation des bandes
de préhension AeroDR Grip sheet
(5) Surface extérieure
(4) Emplacements pour la fixation des
bandes de préhension AeroDR Grip sheet
(9) Connecteur de la
(6) Profilé de
connexion câblée
Fonctions
protection
