Section 2 - Installation
un câble droit normal. Vous devez utiliser un câble croisé lorsque vous connectez le routeur à un port normal (MDI-X) d'un commutateur ou d'un
concentrateur. Utilisez un câble droit normal lorsque vous le connectez à un port liaison montante (MDI-II) d'un commutateur ou d'un concentrateur.
Les règles régissant la longueur des câbles Ethernet s'appliquent à la connexion du réseau local au routeur. Assurez-vous que le câble reliant le
réseau local au routeur ne dépasse pas 100 mètres.

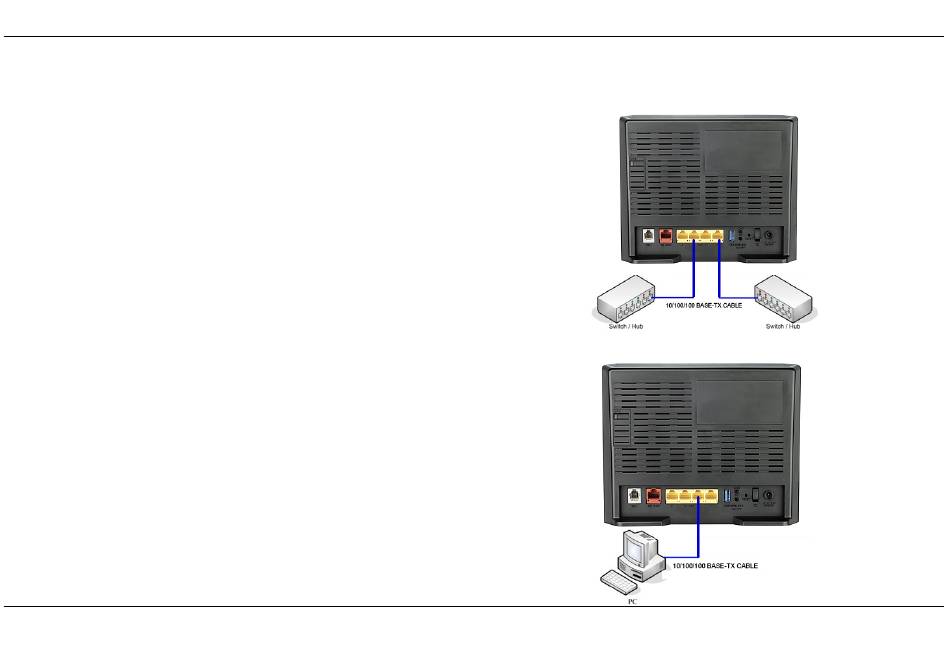

Connexion du commutateur ou du concentrateur au routeur
Connectez le routeur à un port de liaison montante (MDI-II) d'un
concentrateur ou d'un commutateur à l'aide d'un câble Ethernet droit
8P4C
RJ-45
comme illustré. Si vous souhaitez réserver le port de liaison montante
du commutateur ou du concentrateur à un autre périphérique, connectez-le à
un autre port MDI-X (1x, 2x, etc.), à l'aide d'un câble croisé.
Connexion de l'ordinateur au routeur
Vous pouvez connecter le routeur directement à une carte d'adaptateur
Ethernet (NIC) 10/100/1 000 BASE-TX installée sur un PC à l'aide d'un câble
Ethernet droit
8P4C RJ-45
fourni, comme illustré.
Manuel d'utilisation de la série DSL-3580L de D-Link
22
