Description
4
Description
Pos: 9.2.1.1 /4--BESCHREIBUNG/Allgemein/Anwendungsbereiche/1.Anwendungsbereiche - Alle @ 2\mod_1291022296255_19008.doc @ 19867 @ @ 1
4.1
Domaines d'application
Les appareils doivent être installés dans un local couvert.
Protégez les appareils installés en extérieur contre les intempéries (pluie, neige, grêle, soleil, poussière,
etc.). Nous vous recommandons d'installer un capot de protection. Dans un environnement humide avec de
fortes variations de température, la formation de condensation peut nuire au bon fonctionnement du moteur
et du frein. Température ambiante : de -20°C à +40°C. Humidité de l'air : jusqu'à 100 % ou moins, mais
jamais directement sous l'eau.
Pos: 9.2.1.2 /---ALLGEMEIN/Hinweise/EX-Schutz/GEFAHR - Einsatz in EX verboten @ 0\mod_1176878631716_19008.doc @ 19159 @ @ 1
DANGER!
L'emploi de ces appareils dans un environnement à risque d'explosion n'est pas autorisé !
Pos: 9.3.1.1 /4--BESCHREIBUNG/Winde + Seilzug/Aufbau/Aufbau - 147/05 @ 2\mod_1280124970681_19008.doc @ 19665 @ @ 1
4.2
Conception
Les treuils à câble passant HADEF sont prévus pour une utilisation mobile.
Carter en aluminium.
Equipement de base :
Treuil à câble passant série 147/05
avec levier de manœuvre.
Câble acier de 20 m avec crochet à linguet inclus.
Pos: 9.3.2 /4--BESCHREIBUNG/Winde + Seilzug/Funktionsbeschreibung/Seilzug @ 2\mod_1280125773444_19008.doc @ 19666 @ @ 1
4.3
Description du fonctionnement
Durch
En actionnant le levier, le câble est tracté en avant ou en arrière grâce aux mâchoires de serrage.
La charge peut ainsi être déplacée.
En cas de surcharge, la goupille de sécurité se casse pour interrompre le levage.
Il est nécessaire par la suite de réduire la charge à sa valeur nominale et de remplacer la goupille de
sécurité par une pièce neuve d'origine.
Pos: 9.3.3.1 /4--BESCHREIBUNG/Winde + Seilzug/Wichtige Bauteile/1. 147/05 @ 2\mod_1280126072855_19008.doc @ 19667 @ @ 1
4.4
Composants importants
4.4.1
Carter
En aluminium.
4.4.2
Frein
Frein actionné par la charge.
4.4.3
Mâchoires de serrage
Pour tracter le câble.
4.4.4
Sécurité de surcharge
Assurée par une goupille de sécurité qui se casse en cas de surcharge. Ainsi l'utilisation de l'appareil ne
peut être poursuivi.
4.4.5
Câble acier
Utiliser uniquement des câbles acier spéciaux qui ont été conçus pour ces appareils.
Pos: 10.1 /5--TECHNISCHE DATEN/*Ü1*/#. Kapitel - Technische Daten @ 0\mod_1172067180778_19008.doc @ 19031 @ @ 1
5.52.270.00.02.02

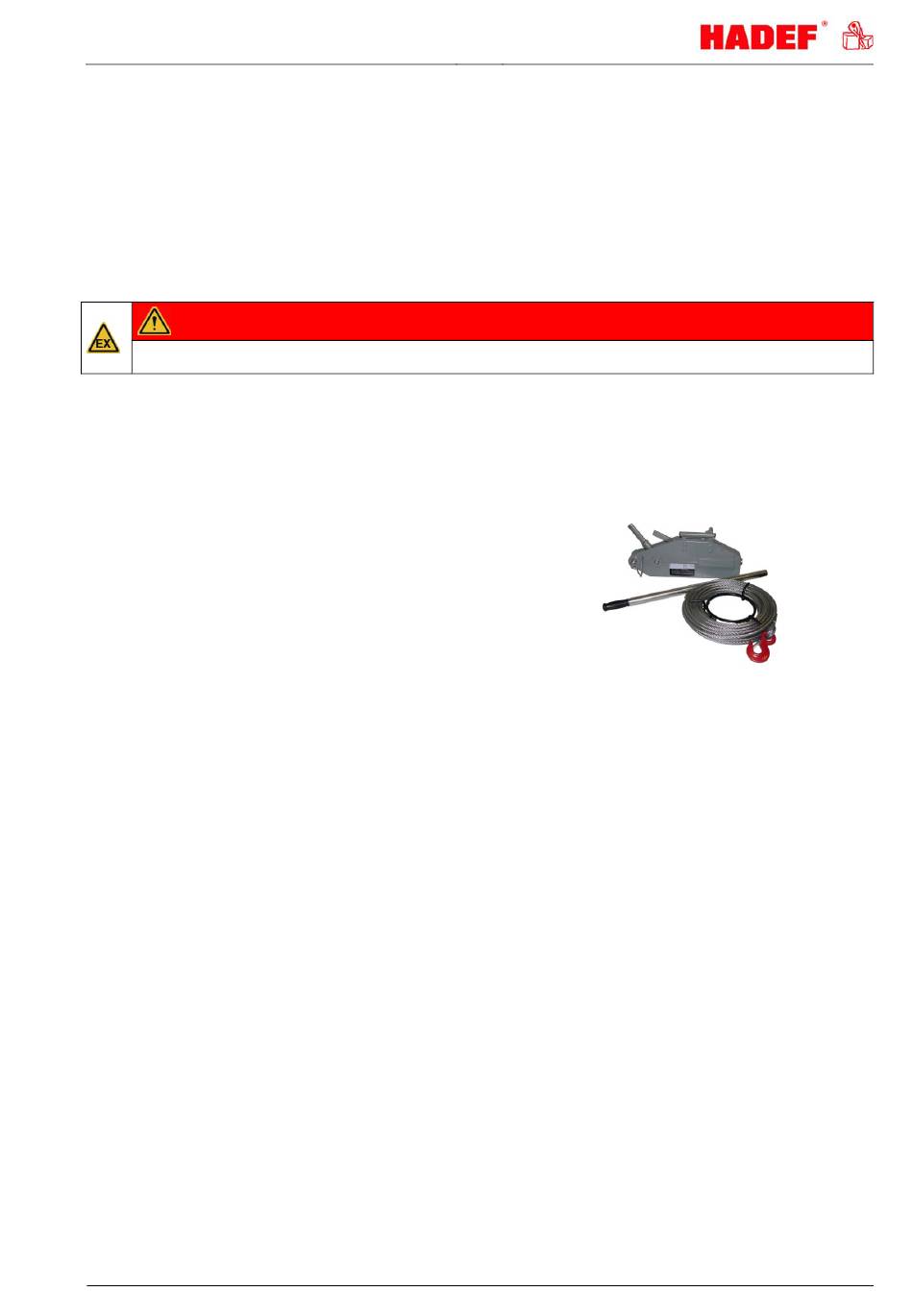

Illustration 1
