Pour éviter tout risque de blessure ou de dommage matériel, veuillez suivre les instructions suivantes :
Porter des gants de sécurité.
Vérifier que l'appui de la structure de montage soit stable.
Vérifier que la position de fixation ne puisse être déplacée, ni par la charge, ni par un autre moyen.
Pos: 11.2.2 /6--MONTAGE/Winde + Seilzug/147/05/1. Seilmontage 147/05 @ 2\mod_1280132251850_19008.doc @ 19672 @ @ 1
6.1 Montage du câble – Marche à vide
La marche à vide permet d'introduire ou de sortir
facilement le câble, hors charge, lors de son
montage ou démontage.
Introduction du câble
Déplacer le levier (A) légèrement vers la
gauche.
Déplacer quasi-simultanément les leviers (B)
et (C) jusqu'à ce que le levier (C) s'enclenche.
Ce faisant, le levier (A) peut être déplacé au
maximum jusqu'en position verticale.
Introduire le câble par l'arrière de l'appareil.
Pousser le câble à travers l'appareil jusqu'à ce
qu'il ressorte à l'avant de l'appareil.
Tirer le levier (C) vers la droite pour le
débloquer.
Correct
ATTENTION!
Ne jamais introduire le câble par l'avant de l'appareil !
Ne jamais utiliser la marche à vide lorsque le câble est sous charge !
5.52.270.00.02.02

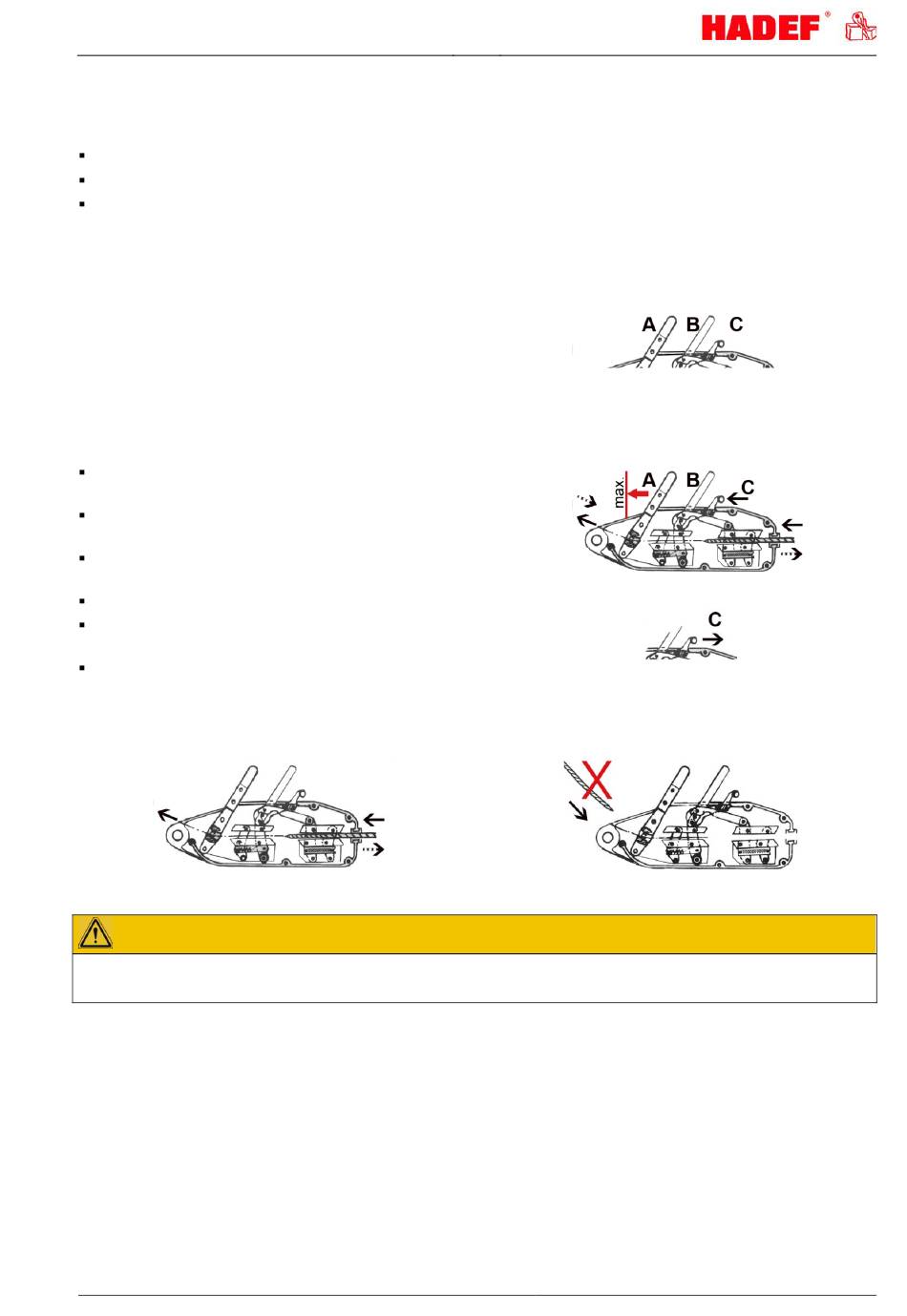

Position initiale des leviers
Illustration 2
Illustration 3
Illustration 4
Faux
