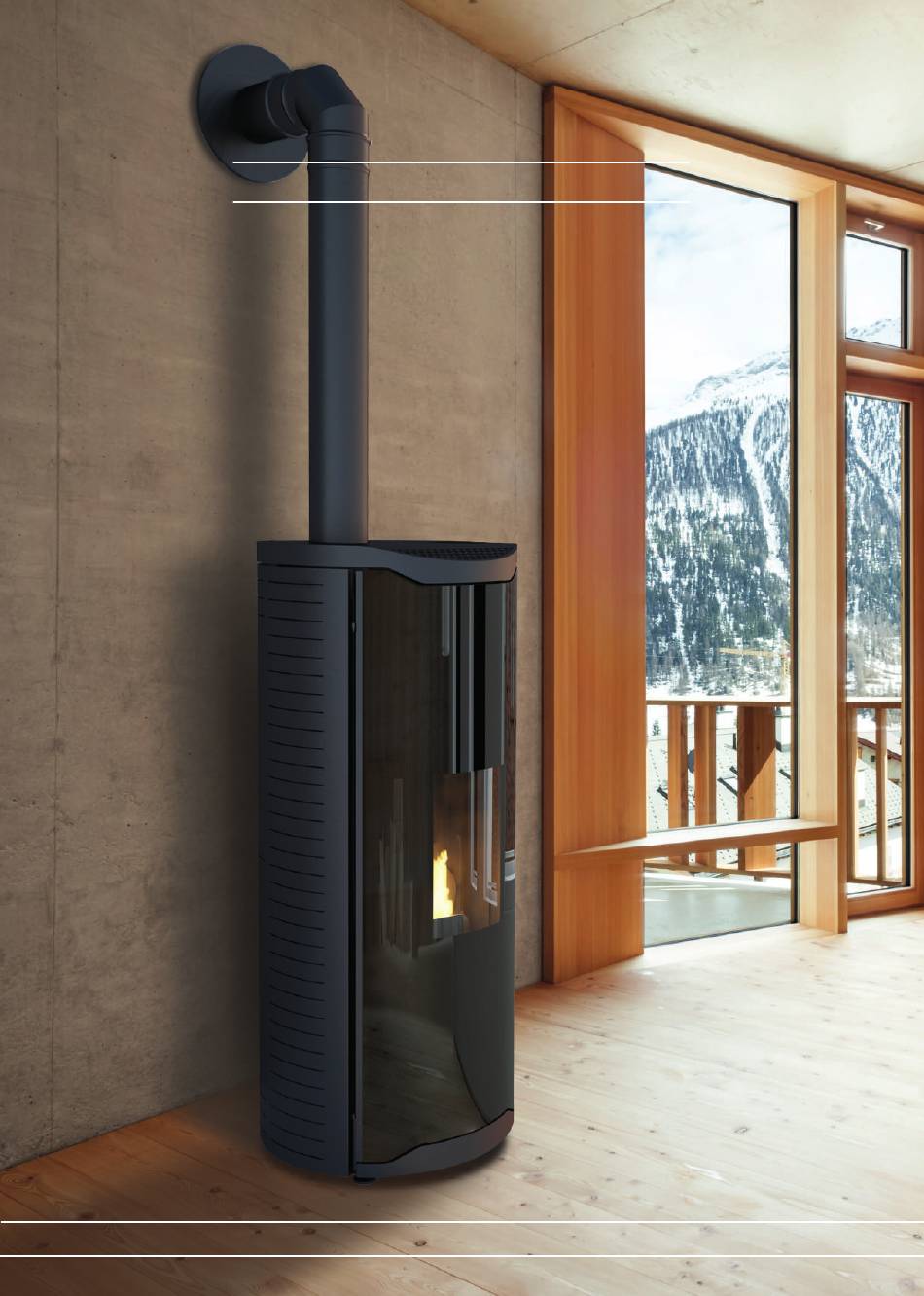

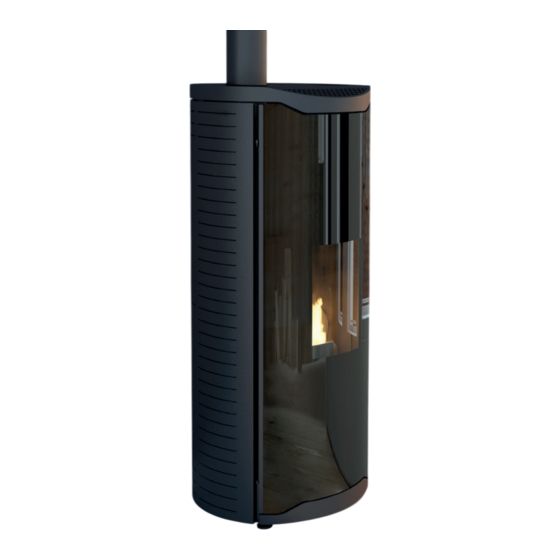

- Page 1 MANUEL D’INSTALLATION C O R P S D 5 0 E T A N C H E VERSION 1.4 U P P E R...
- Page 2 En tant que fabricant, la société MFMG déclare que les poêles de la gamme UPPER sont conformes à la norme NF EN 14785:2006 et ont été testés dans un laboratoire notifié pour obtenir leur marquage CE, sont visés par un Document Technique d’Application du CSTB N° 14/1X-YYYY qui atteste notamment de leur étanchéité...
-
Page 3: Table Des Matières
SOMMAIRE CHAPITRE 1 / MISE EN GARDE ET CONDITIONS DE GARANTIE INFORMATIONS GENERALES ET SECURITE CHAPITRE 2 / INFORMATIONS GENERALES 2.1 QU’EST CE QUE LE PELLET ? 2.2 STOCKAGE DES PELLETS 2.3 RECOMMANDATIONS NORME EN-PLUS / DIN+ 2.4 POELE A PELLETS - FONCTIONNEMENT CHAPITRE 3 / CARACTERISTIQUES TECHNIQUE 3.1 DIMENSIONS... -
Page 4: Chapitre 1 / Mise En Garde Et Conditions De Garantie
L’installation, le branchement électrique et l’entretien toutes les 2000 heures maximum d’utilisation ou 1 fois par an minimum, doivent être effectués par un professionnel qualifié et agréé par Skia design. Vérifiez que tous les circuits d’alimentation soient mis hors tension avant d’accéder aux équipements électriques. - Page 5 La responsabilité du constructeur se limite à la fourniture du poêle. Elle ne saurait être recherchée en cas de non-respect de ces prescriptions. Après chaque défaut d’allumage, vider et nettoyer le creuset avant le redémarrage de l’appareil. Contrôler que celui-ci soit propre et que les évents soient dégagés.
- Page 6 Le non-respect de ces indications entraîne l’entière responsabilité de celui qui effectue l’intervention et le montage. Les installations dans les lieux publics sont soumises au règlement sanitaire départemental et aux règlements ERP en vigueur. Le poêle est chaud lorsqu’il fonctionne, particulièrement la face vitrée et le dessus de l’appareil.
- Page 7 En cas de problème, uniquement se diriger vers votre revendeur qui se chargera de renvoyer votre demande au service d’assistance technique. Le branchement électrique se fera sur une installation conforme à la réglementation européenne, disposant d’une mise à la terre. Modèle étanche Une installation est dite à...
-
Page 8: Chapitre 2 / Informations Generales
CHAPITRE INFORMATIONS GENERALES N’utilisez jamais de granulé ayant une humidité supérieure à 10 % (sac ancien, ouvert, stocké dans un endroit humide…). Le changement de combustible peut nécessiter un ajustement des 2.1 QU’EST-CE QUE LE PELLET ? paramètres de combustion. Nous préconisons l’utilisation de granulés de bois naturel à... -
Page 9: Poele A Pellets - Fonctionnement
2.4 POELE A PELLETS - PARAMÉTRES UNITÉ ENplus-A1 FONCTIONNEMENT Diamètre 6 (±1) Longueur 3,15 bis 40 Cet appareil est exclusivement destiné à la combustion Densité en vrac kg/m³ du granulé de bois. Pouvoir calorifique MJ/kg 16,5 Teneur en eau Ma.-% Fraction des fines Ma.-% Résistance mécanique... -
Page 10: Chapitre 3 Caracteristiques Technique
CHAPITRE I 3 CARACTÉRISTIQUES TECHNIQUES 3.1 DIMENSIONS SAMBRE-8 (étanche) MEUSE-8 (étanche) Chapitre 3 CARACTERISTIQUES TECHNIQUE... - Page 11 VRIGNE-8 (étanche) VRIGNE GLASS-8 (étanche) CARACTERISTIQUES TECHNIQUE Chapitre 3...
-
Page 12: Donnees Techniques
CHAPITRE 3.2 DONNÉES TECHNIQUES RACCORDEMENT ÉLECTRIQUE Le poêle est livré avec un câble électrique d’environ 2m doté d’une prise Euro. Combustible : granulés de bois conformes à la norme EN PLUS, DIN Plus ou NF (1) Branchez-le sur une prise 230Volt/50Hz. La consommation Dimensions des granulés Ø... - Page 13 Poignée pour accès trémie Après le remplissage en granulés, vérifiez la bonne fermeture du couvercle en le poussant jusqu’au bout pour assurer l’étanchéité de la trémie. (voir photos ci-dessous) Fermeture du couvercle Le chargement de granulés sur les modèles étanches doit se faire plus rapidement.
-
Page 14: Chapitre 4 / Evacuation Des Fumees Et Air De Combustion
CHAPITRE I 4 ÉVACUATION DES 4.1.1 Evacuation des fumées (Zone 1) FUMÉES ET AIR DE COMBUSTION Zone 1 / Débouché 40 cm au-dessus du faitage : Le positionnement du débouché de conduit EVACUATION DES FUMÉES doit être conforme à l’arrêté du 22/10/69 et le conduit doit être conforme à... - Page 15 4.1.2 Evacuation des fumées (Zone 2) Zone 2 Terminal vertical en toiture : - L’ensemble ¨poêle + conduit d’évacuation des fumées + conduit d’amenée d’air¨ doit être « à circuit de combustion étanche » Installation autorisée si: - Le poêle est ¨étanche¨(sous ATec ou déclaration du fabricant du poêle) - Le conduit concentrique est visé...
- Page 16 4.1.3 Evacuation des fumées ENTRÉE D’AIR DE (Zone 3) COMBUSTION L’air frais est indispensable pour assurer une bonne combustion du granulé de bois. il faut une moyenne de 9 à 15m³ d’air pour brûler 1kg de bois sec. L’air ne pourra en aucun cas être pris dans une cuisine, salle de bain, toilettes ou toutes pièces présentant un risque d’air vicié...
-
Page 17: Entree D'air De Combustion
4.2.3 Arrivée d’air sur conduit 4.2.2 Arrivée d’air directe concentrique Dans cette configuration, l’air comburant est prélevé directement à l’extérieur par le biais d’une Le principe d’un conduit concentrique est le canalisation, rigide ou flexible de diamètre 50mm suivant : deux conduits superposés, soudés entre (bleue). -
Page 18: Chapitre 5 Distances D'installation
CHAPITRE I 5 DISTANCES D’INSTALLATION VRIGNE - 8 Le rayonnement calorifique par la vitre impose l’éloignement de toute matière pouvant être détériorée par la chaleur (mobilier, papier peint, boiseries…). Une distance de 1 m évitera tout risque de dégradation. Attention il ne faut pas brûler de déchets et de liquides dans le foyer! 200 mm 200 mm Un écart d’au moins 200 mm doit séparer le mur des côtés et 200 mm de l’arrière du poêle. -
Page 19: Chapitre 6 / Options D'installation
CHAPITRE I 6 OPTIONS D’INSTALLATION Trois types de configurations sont disponibles . CONDUIT SUPERIEUR CONCENTRIQUE Sortie des fumées supérieure en concentrique. Ce conduit sera raccordé à l’air extérieur pour permettre un circuit de combustion étanche. Cependant, nous interdisons l’installation d’un appareil sur un conduit de cheminée supérieur à... -
Page 20: Chapitre 7 Acces Au Poele
CHAPITRE I 7 ACCÈS AU POÊLE ACCÈS LATÉRAUX ACCÈS PAR L’ARRIÈRE Actions possibles en enlevant l’habillage (les flancs). Actions possibles en enlevant la grille arrière. Remplacement/entretien de composants tels que : Remplacement/entretien de composants tels Encodeur de l’extracteur de fumées ; ventilateur ; que : extracteur de fumées;... - Page 21 CHAPITRE I 8 ENTRETIEN ENTRETIEN QUOTIDIEN Afin d’assurer une bonne Les opérations de nettoyage combustion, poêle décrites ci-dessous se feront devra être nettoyé tous uniquement lorsque le poêle est éteint et froid. les jours à l’aide d’un aspirateur. La fréquence de nettoyage se fera en AVERTISSEMENT : Lors des premiers allumages,...
-
Page 22: Chapitre 8 / Entretien
ENTRETIEN 8.4 NETTOYAGE ET RÉVISION HEBDOMADAIRE ANNUELLE Arrêtez le poêle (fréquence à définir selon l’usage et la qualité du Après 2000 heures maximum de fonctionnement ou une fois par an combustible). Nettoyez le brûleur. Videz le cendrier. minimum, faites effectuer un entretien complet de l’appareil par un professionnel agréé... -
Page 23: Chapitre 9 / Schema Electrique
CHAPITRE I 9 SCHEMA ELECTRIQUE COMPOSANTS ELECTRIQUES SYSTEMES DE SECURITE 1 . Carte interface externe Sonde de sécurité de température du réservoir de pellet 2 . Sonde de température ambiante Pressostat 3 . Sonde de température des fumées Fusibles de protection 4 . -
Page 24: Chapitre 10 Faq
CHAPITRE I FAQ • MON POELE CHAUFFE TROP Il faut savoir qu’un poêle Upper développe à basse puissance 3.7kw/h. C’est à dire que le poêle chauffe continuellement votre habitation même lorsque votre température de consigne est atteinte. Solution : Activer le mode Ecostop (voir notice d’utilisation). Attention à ne pas dépasser 3 allumages et extinctions par jour. •... - Page 25 Avant chaque 1 fois par an Personne allumage et au qui effectue Hebdomadaire Mensuel Tous les 3 mois moins tous les 2000h l’entretien 2 jours d’utilisation Creuset Utilisateur Cendrier et tube de la bougie Utilisateur Professionnel Échangeur des fumées qualifié Vitre et auto-nettoyage Utilisateur Fond du réservoir à...
- Page 26 NOTES ................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................
-
Page 27: Certificat De Garantie
I CERTIFICAT DE GARANTIE Certificat de Garantie MFMG garantit cet appareil, pour ce qui est des défauts de fabrication et des matériaux, pendant 2 (deux) ANS à compter de la date de l’achat. La garantie ne s’applique plus si le défaut de conformité n’est pas signalé... - Page 30 MANUEL D’INSTALLATION C O R P S D 5 0 E T A N C H E VERSION 1.4 U P P E R Marcel France Mecano Galva 64 Rue Pasteur, 08330 VRIGNE-AUX-BOIS (France) www.skia-design.fr...
