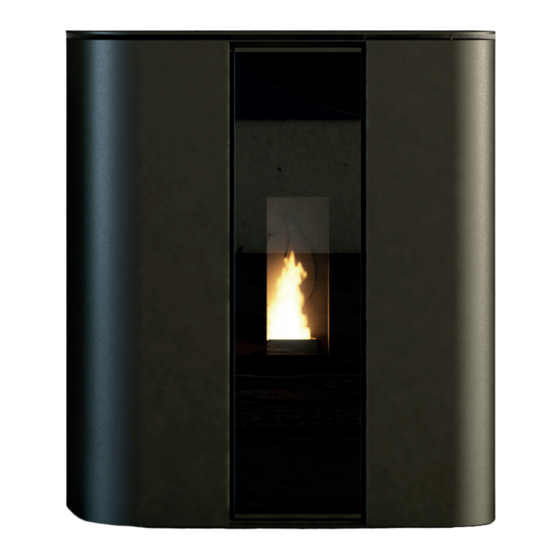

- Page 1 MANUEL D’INSTALLATION C O R P S P 4 5 & P 4 5 E T A N C H E VERSION 3.3 P L A S M A M E T A L P L A S M A G L A S S...
- Page 2 En tant que fabricant, la société MFMG déclare que les poêles «PLASMA étanche» sont conformes à la norme NF EN 14785:2006 et ont été testés dans un laboratoire notifié pour obtenir leur marquage CE, sont visés par un Document Technique d’Application du CSTB N° 14/1X-YYYY qui atteste notamment de leur étanchéité...
-
Page 3: Table Des Matières
SOMMAIRE CHAPITRE 1 / MISE EN GARDE ET CONDITIONS DE GARANTIE INFORMATIONS GENERALES ET SECURITE CHAPITRE 2 / INFORMATIONS GENERALES 2.1 QU’EST CE QUE LE PELLET ? 2.2 STOCKAGE DES PELLETS 2.3 RECOMMANDATIONS NORME EN-PLUS / DIN+ 2.4 POELE A PELLETS - FONCTIONNEMENT CHAPITRE 3 / CARACTERISTIQUES TECHNIQUE 3.1 DIMENSIONS... -
Page 4: Informations Generales Et Securite
L’installation, le branchement électrique et l’entretien toutes les 2000 heures maximum d’utilisation ou 1 fois par an minimum, doivent être effectués par un professionnel qualifié et agréé par Skia design. Vérifiez que tous les circuits d’alimentation soient mis hors tension avant d’accéder aux équipements électriques. - Page 5 La responsabilité du constructeur se limite à la fourniture du poêle. Elle ne saurait être recherchée en cas de non-respect de ces prescriptions. Après chaque défaut d’allumage, vider et nettoyer le creuset avant le redémarrage de l’appareil. Controler que celui-ci soit propre et que les évents soient dégagés.
- Page 6 Le non-respect de ces indications entraîne l’entière responsabilité de celui qui effectue l’intervention et le montage. Les installations dans les lieux publics sont soumises au règlement sanitaire départemental et aux règlements ERP en vigueur. Le poêle est chaud lorsqu’il fonctionne, particulièrement la face vitrée.
- Page 7 En cas de problème, uniquement se diriger vers votre revendeur qui se chargera de renvoyer votre demande au service d’assistance technique. Le branchement électrique se fera sur une installation conforme à la réglementation européenne, disposant d’une mise à la terre. Modèle étanche Une installation est dite à...
-
Page 8: Informations Generales
CHAPITRE INFORMATIONS GENERALES N’utilisez jamais de granulé ayant une humidité supérieure à 10 % (sac ancien, ouvert, stocké dans un endroit humide…). Le changement de combustible peut nécessiter un ajustement des 2.1 QU’EST-CE QUE LE PELLET ? paramètres de combustion. Nous préconisons l’utilisation de granulés de bois naturel à... -
Page 9: Poele A Pellets - Fonctionnement
2.4 POELE A PELLETS - PARAMÉTRES UNITÉ ENplus-A1 FONCTIONNEMENT Diamètre 6 (±1) Longueur 3,15 bis 40 Cet appareil est exclusivement destiné à la combustion Densité en vrac kg/m³ du granulé de bois. Pouvoir calorifique MJ/kg 16,5 Teneur en eau Ma.-% Fraction des fines Ma.-% Résistance mécanique... -
Page 10: Caracteristiques Technique
CHAPITRE I 3 CARACTÉRISTIQUES TECHNIQUES 3.1 DIMENSIONS PLASMA METAL / PLASMA METAL MIRROR PLASMA GLASS / PLASMA GLASS MIRROR PLASMA GLASS DARK MIRROR Chapitre 3 CARACTERISTIQUES TECHNIQUE... -
Page 11: Donnees Techniques
3.2 DONNÉES TECHNIQUES 3.4 APPROVISIONNEMENT EN COMBUSTIBLE Combustible : granulés de bois conformes à la norme EN PLUS, DIN Plus ou NF (1) Dimensions des granulés Ø 6mm – longueur maxi : 30mm En fonction de l’utilisation de l’appareil, le niveau de pellets doit être régulièrement vérifié... -
Page 12: Evacuation Des Fumees
CHAPITRE I 4 ÉVACUATION DES 4.1.1 Evacuation des fumées (Zone 1) FUMÉES ET AIR DE COMBUSTION Zone 1 / Débouché 40 cm au-dessus du faitage : EVACUATION DES FUMÉES Le positionnement du débouché de conduit doit être conforme à l’arrêté du 22/10/69 et le conduit doit être conforme à... - Page 13 4.1.2 Evacuation des fumées (Zone 2) Zone 2 Terminal vertical en toiture : - L’ensemble ¨poêle + conduit d’évacuation des fumées + conduit d’amenée d’air¨ doit être « à circuit de combustion étanche » Installation autorisée si: - Le poêle est ¨étanche¨(sous ATec ou déclaration du fabricant du poêle) - Le conduit concentrique est visé...
- Page 14 4.1.3 Evacuation des fumées ENTRÉE D’AIR DE (Zone 3) COMBUSTION L’air frais est indispensable pour assurer une bonne combustion du granulé de bois. il faut une moyenne de 9 à 15m³ d’air pour brûler 1kg de bois sec. 4.2.1 Arrivée d’air indirecte Pour assurer un bon débit, il est essentiel de mettre en place une entrée d’air d’une section libre de 50cm2, (soit environ 100cm2 avec la grille...
-
Page 15: Entree D'air De Combustion
4.2.2 Arrivée d’air sur conduit 4.2.2 Arrivée d’air directe concentrique Dans cette configuration, l’air comburant est prélevé directement à l’extérieur par le biais d’une Le principe d’un conduit concentrique est le canalisation, rigide ou flexible de diamètre 50mm suivant : deux conduits superposés, soudés entre (bleue). -
Page 16: Distances D'installation
CHAPITRE I 5 DISTANCES D’INSTALLATION I 6 OPTIONS ET FONCTIONS SPECIFIQUES PLASMA KIT UP Le rayonnement calorifique par la vitre impose l’éloignement de toute matière pouvant être détériorée par la chaleur (mobilier, papier peint, boiseries…). Une distance de 1 m évitera tout risque de dégradation. -
Page 17: Conduit Superieur Concentrique
CHAPITRE Pour les modèles étanches, trois types de configurations seront disponibles . CONDUIT SUPERIEUR CONCENTRIQUE Sortie des fumées supérieur en concentrique. Ce conduit sera raccordé à l’air extérieur pour permettre un circuit de combustion étanche. Cependant, nous interdisons l’installation d’un appareil sur un conduit de cheminée supérieur à... -
Page 18: Chapitre 7 / Acces Au Poele
CHAPITRE I 7 ACCÈS AU POÊLE ACCÈS LATÉRAUX ACCÈS PAR L’ARRIÈRE Actions possibles en enlevant l’habillage (les flancs). Actions possibles en enlevant la grille arrière. Remplacement/entretien de composants tels que : Remplacement/entretien de composants tels Encodeur de l’extracteur de fumées ; ventilateur que ... -
Page 19: Chapitre 8 / Entretien
CHAPITRE • encrassement du creuset avec dépôts conséquents de Retirez le cendrier cendres, et de granulés imbrûlés, • allumage manqué, • mauvaise combustion, • noircissement de la vitre, • dépôt de cendres et suies sur l’échangeur et dans le conduit de fumée, avec comme conséquences un mauvais rendement, voire un dysfonctionnement par absence de tirage, voire un feu de cheminée dans le conduit de fumée, Le dépôt de suies d’un millimètre d’épaisseur dans la chambre... -
Page 20: Entretien Mensuel
Retirez la plaque de fonte 8.2.4 DÉCENDRAGE Gardez l’accès libre pour le nettoyage du poêle et du conduit. Ce poêle produit environ 10g de cendre par kg de granulés brûlés. Appareil éteint et froid, ouvrez la porte de façade. Extraire le cendrier. - Page 21 CHAPITRE 8.6 ARRET SAISONNIER DU POELE Après la dernière utilisation saisonnière du poêle, procédez comme suit : - enlevez complètement les granulés du réservoir et de la vis de chargement, et les jeter car il y a risque qu’ils prennent de l’humidité et perdent leurs qualités d’ici la prochaine saison de chauffe ;...
-
Page 22: Chapitre 10 / Faq
CHAPITRE I FAQ • MON POELE CHAUFFE TROP Il faut savoir qu’un poêle Mini développe à basse puissance 2.4kW/h. C’est à dire que le poêle chauffe continuellement votre habitation même lorsque votre température de consigne est atteinte. Solution : Activer le mode Ecostop (voir notice d’utilisation). Attention à ne pas dépasser 3 allumages et extinctions par jour. •... - Page 23 Avant chaque 1 fois par an Personne allumage et au qui effectue Hebdomadaire Mensuel Tous les 3 mois moins tous les 2000h l’entretien 2 jours d’utilisation Creuset Utilisateur Cendrier et tube de la bougie Utilisateur Échangeur des fumées Utilisateur Vitre et auto-nettoyage Utilisateur Fond du réservoir à...
- Page 24 NOTES ................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................
-
Page 25: Certificat De Garantie
I CERTIFICAT DE GARANTIE Certificat de Garantie MFMG garantit cet appareil, pour ce qui est des défauts de fabrication et des matériaux, pendant 2 (deux) ANS à compter de la date de l’achat. La garantie ne s’applique plus si le défaut de conformité n’est pas signalé... - Page 28 MANUEL D’INSTALLATION C O R P S P 4 5 / P 4 5 E T A N C H E VERSION 3.3 P L A S M A M E T A L P L A S M A G L A S S Marcel France Mecano Galva 64 Rue Pasteur, 08330 VRIGNE-AUX-BOIS (France) www.skia-design.fr...
