6.4.2.2 Vérifier le réfrigérant

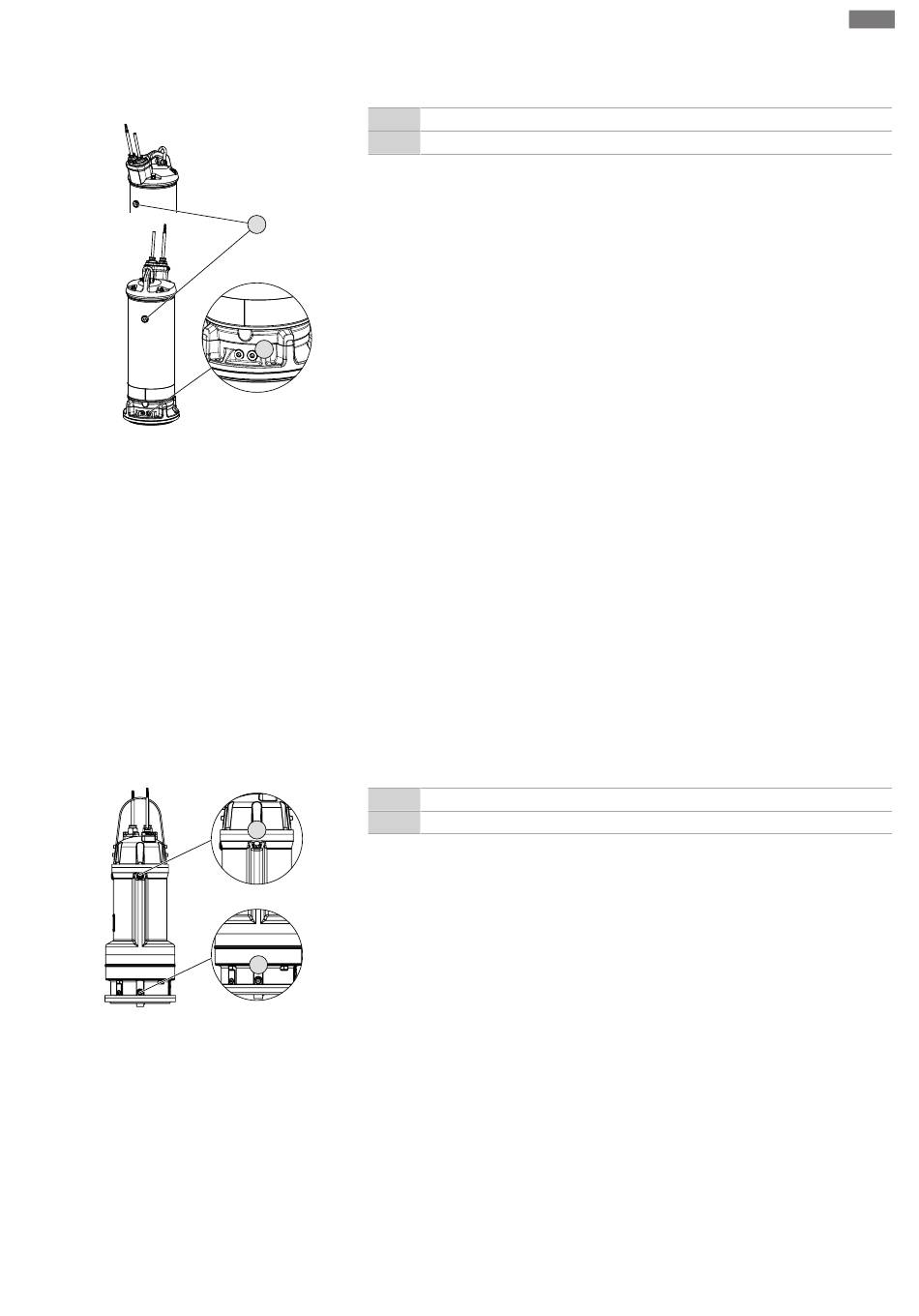

Fig. 4: Système de refroidissement : vérifier le
réfrigérant FKT 20.2
Fig. 5: Système de refroidissement : Vérifier le
réfrigérant FKT 27.1/27.2
Notice de montage et de mise en service Wilo Motor FKT 20.2, 27.1, 27.2:, EMU FA, Rexa SUPRA, Rexa SOLID
Montage et raccordement électrique
Moteur FKT 20.2
+
-
‡
La pompe n'est pas montée.
‡
La pompe n'est pas raccordée au réseau électrique.
‡
+
L'équipement de protection est revêtu.
1. Poser la pompe à la verticale sur un support stable.AVERTISSEMENT ! Risque
d'écrasement des mains. S'assurer que la pompe ne peut pas tomber ou glisser !
2. Placer un récipient approprié pour recueillir la matière consommable.
3. Dévisser le bouchon fileté (+).
4. Dévisser le bouchon fileté (-) et laisser la matière consommable s'écouler. Si un ro-
-
binet d'isolement est monté sur l'ouverture, ouvrir le robinet d'isolement pour éva-
cuer.
AVIS ! Pour la vidange complète, rincer le système de refroidissement.
5. Contrôler la matière consommable :
⇒ Si la matière consommable est claire, la réutiliser.
⇒ Si la matière consommable est polluée (trouble/sombre), utiliser une matière
consommable propre pour le remplissage. Éliminer la matière consommable
usagée conformément aux dispositions locales en vigueur.
⇒ Si la matière consommable contient des copeaux de métal, contacter le service
après-vente.
6. Si un robinet d'isolement est monté sur l'ouverture, fermer le robinet d'isolement.
7. Nettoyer le bouchon fileté (-), le doter d'une nouvelle bague d'étanchéité et le re-
visser. Couple de serrage max. : 8 Nm (5,9 ft·lb).
8. Verser la matière consommable par l'ouverture du bouchon fileté (+).
⇒ Respecter les indications concernant le type et la quantité de matière
consommable. Si la matière consommable est réutilisée, il est également né-
cessaire de contrôler et d'ajuster la quantité.
9. Nettoyer le bouchon fileté (+), le doter d'une nouvelle bague d'étanchéité et le re-
visser. Couple de serrage max. : 8 Nm (5,9 ft·lb).
Moteur FKT 27.x
+
-
+
‡
La pompe n'est pas montée.
‡
La pompe n'est pas raccordée au réseau électrique.
‡
L'équipement de protection est revêtu.
1. Poser la pompe à la verticale sur un support stable.AVERTISSEMENT ! Risque
d'écrasement des mains. S'assurer que la pompe ne peut pas tomber ou glisser !
-
2. Placer un récipient approprié pour recueillir la matière consommable.
3. Dévisser le bouchon fileté (+).
4. Dévisser le bouchon fileté (-) et laisser la matière consommable s'écouler. Si un ro-
binet d'isolement est monté sur l'ouverture, ouvrir le robinet d'isolement pour éva-
cuer.
AVIS ! Pour la vidange complète, rincer le système de refroidissement.
5. Contrôler la matière consommable :
⇒ Si la matière consommable est claire, la réutiliser.
⇒ Si la matière consommable est polluée (trouble/sombre), utiliser une matière
consommable propre pour le remplissage. Éliminer la matière consommable
usagée conformément aux dispositions locales en vigueur.
⇒ Si la matière consommable contient des copeaux de métal, contacter le service
après-vente.
6. Si un robinet d'isolement est monté sur l'ouverture, fermer le robinet d'isolement.
Faire l'appoint/purger le réfrigérant
Vidanger le réfrigérant
Faire l'appoint/purger le réfrigérant
Vidanger le réfrigérant
