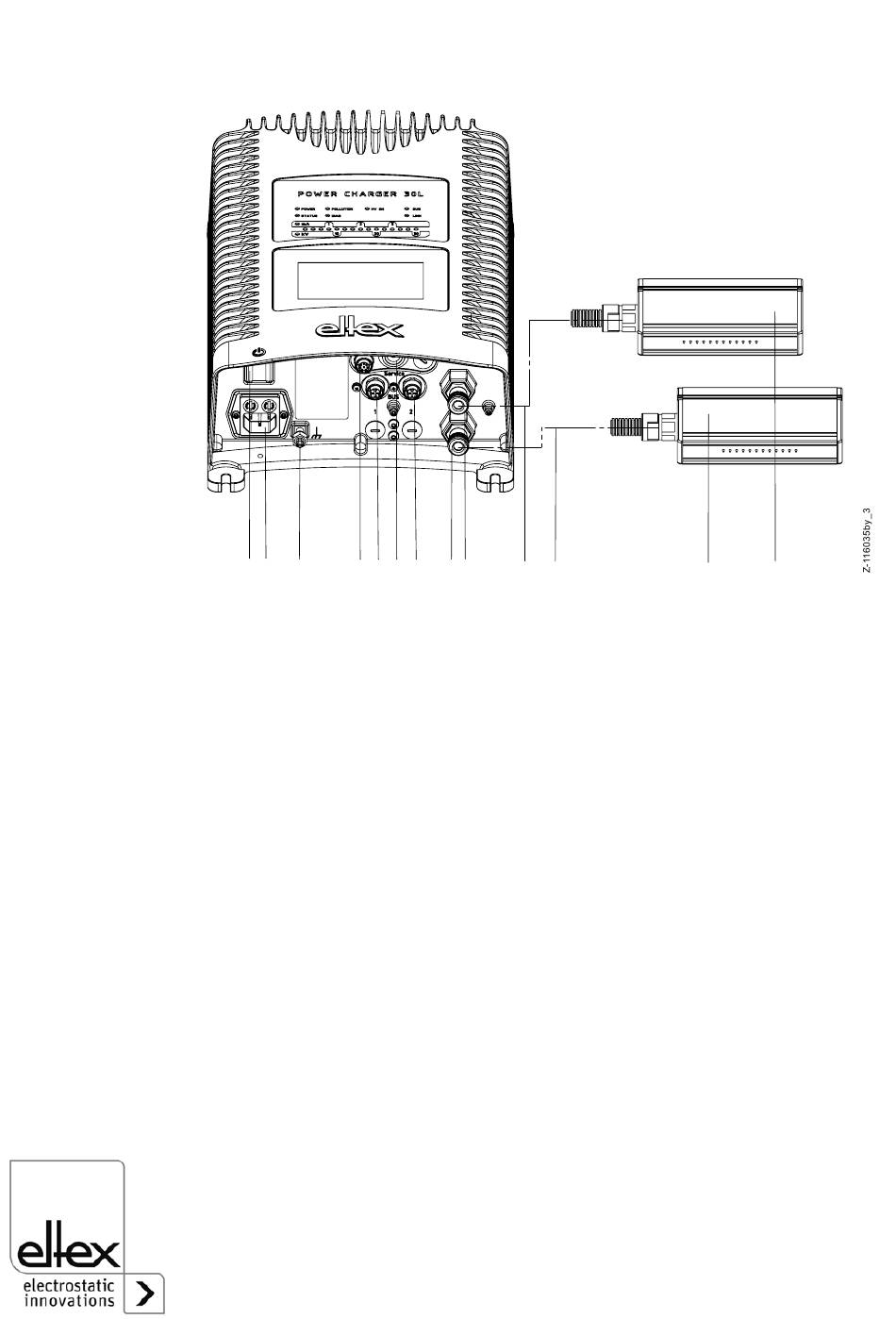

Fig. 3:
Générateur de
haute tension
POWER
CHARGER avec
électrodes de
charge connec-
tables


1 Commutateur MARCHE / ARRET
2 Entrée secteur 90 - 264 V AC
3 Entrée secteur 24 V DC
4 Borne de mise à la terre
5 Interface analogique Charge
6 Interface 1 Bus de terrain
7 Interface de service
8 Interface 2 Bus de terrain
9 Sortie haute tension : Branchement des électrodes de charge
10 Cable de haute tension
11 Électrode de charge
12 Interface analogique Décharge
13 Sortie haute tension Décharge
