ELEKTRICITE

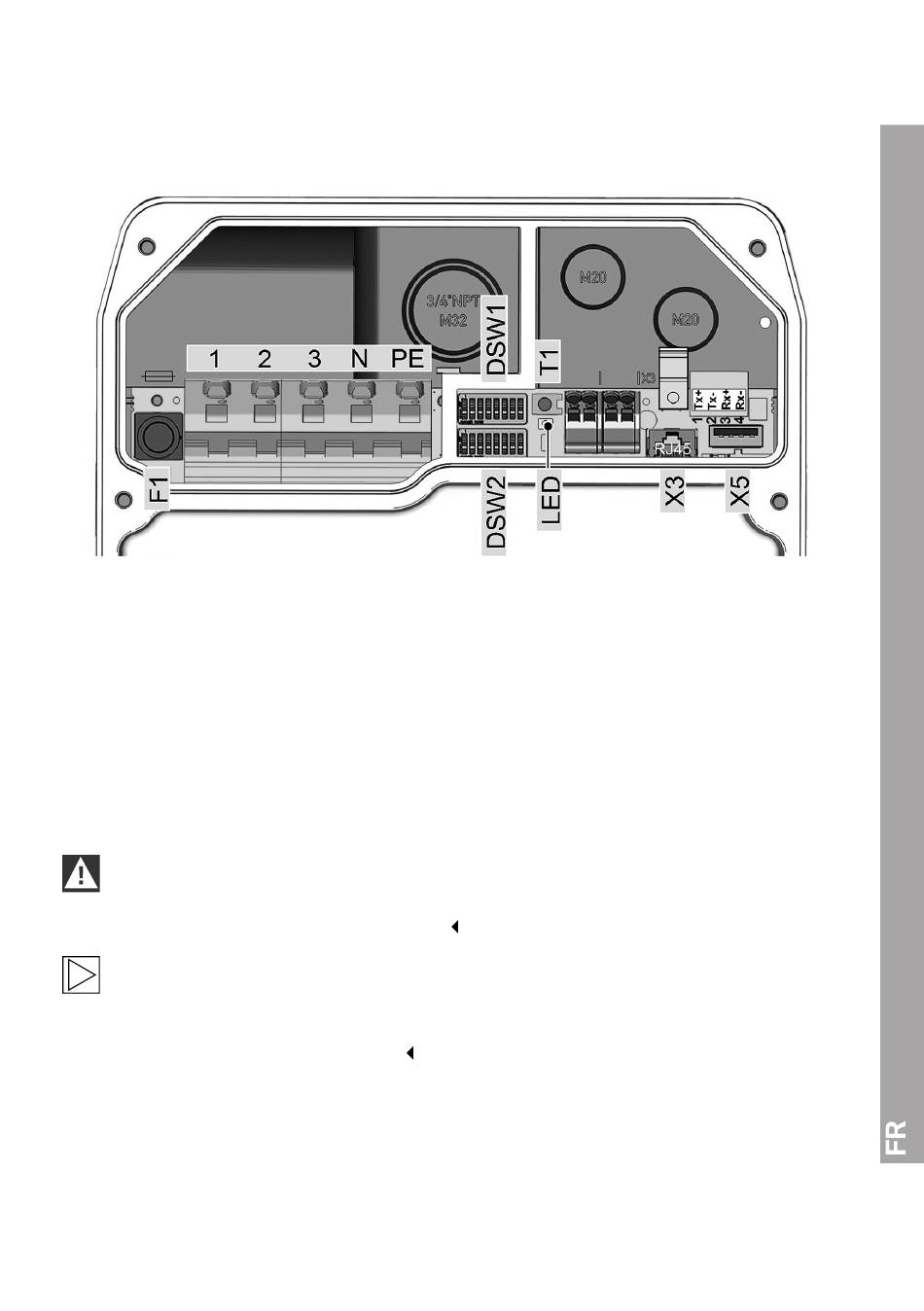

Schéma des raccordements avec le cache du panneau de connexion ouvert
1 Raccordement secteur, conducteur
extérieur 1
2 Raccordement secteur, conducteur
extérieur 2
3 Raccordement secteur, conducteur
extérieur 3
N Raccordement secteur, conducteur N
PE Raccordement secteur, conducteur PE
F1 Porte-fusibles
ATTENTION
Le raccord de diagnostic X3 est uniquement destiné à l'analyse des pannes et ne doit pas être
utilisé pour raccorder l'appareil à un réseau.
Remarque
Le schéma des raccordements représente toutes les options de l'appareil, alors que la légende
indique uniquement les options disponibles. Il est possible que votre version de l'appareil ne
dispose pas de tous les connecteurs.
DSW1 commutateur DIP , configuration
DSW2 commutateur DIP , adressage
T1 Bouton de service
LED voyant d'état, interne
X3 Connecteur de diagnostic, RJ45
X5 port USB
