2. Fermer l'interrupteur "Q4 - Entrée Redresseur" (Pos. I).
3. Fermer l'interrupteur "Q1 - Sortie ASI" (Pos. I).
Le Redresseur se met en marche automatiquement.
La LED 3 (Redresseur en marche) clignote indiquant la séquence de démarrage progressif.
Au bout de la séquence de démarrage, la LED 3 (Redresseur en marche) s'allume fixe.
NOTE !
Avant de démarrer cette procédure, contrôler que les LED 3 (Redresseur ON) et
LED 4b (Batterie en charge) sont allumées.
Ils indiquent que la tension DC a atteint la tension flottante (par exemple 409Vdc
- voir écran MESURES / BATTERIE)!
Attention: Avant de fermer le sectionneur de batterie, contrôler les polarités DC sur les deux cotés!
4. Connecter la batterie à l'ASI fermant les Protections Externes de la Batterie (Disjoncteurs ou
Fusibles) et fermer, si présent, l'interrupteur "Q3 - Batterie Externe" (option).
5. Enclencher l'Onduleur appuyant sur la touche "Inverter ON" ( I ).
L'Onduleur s'enclenche et la respective LED 5 (Onduleur disponible) doit clignoter.
Au bout de la séquence de démarrage, la LED 5 (Onduleur disponible) s'allume fixe.
La Charge est automatiquement alimentée par Onduleur.
LED Alarme s'éteigne et la LED Operation doive être allumée.

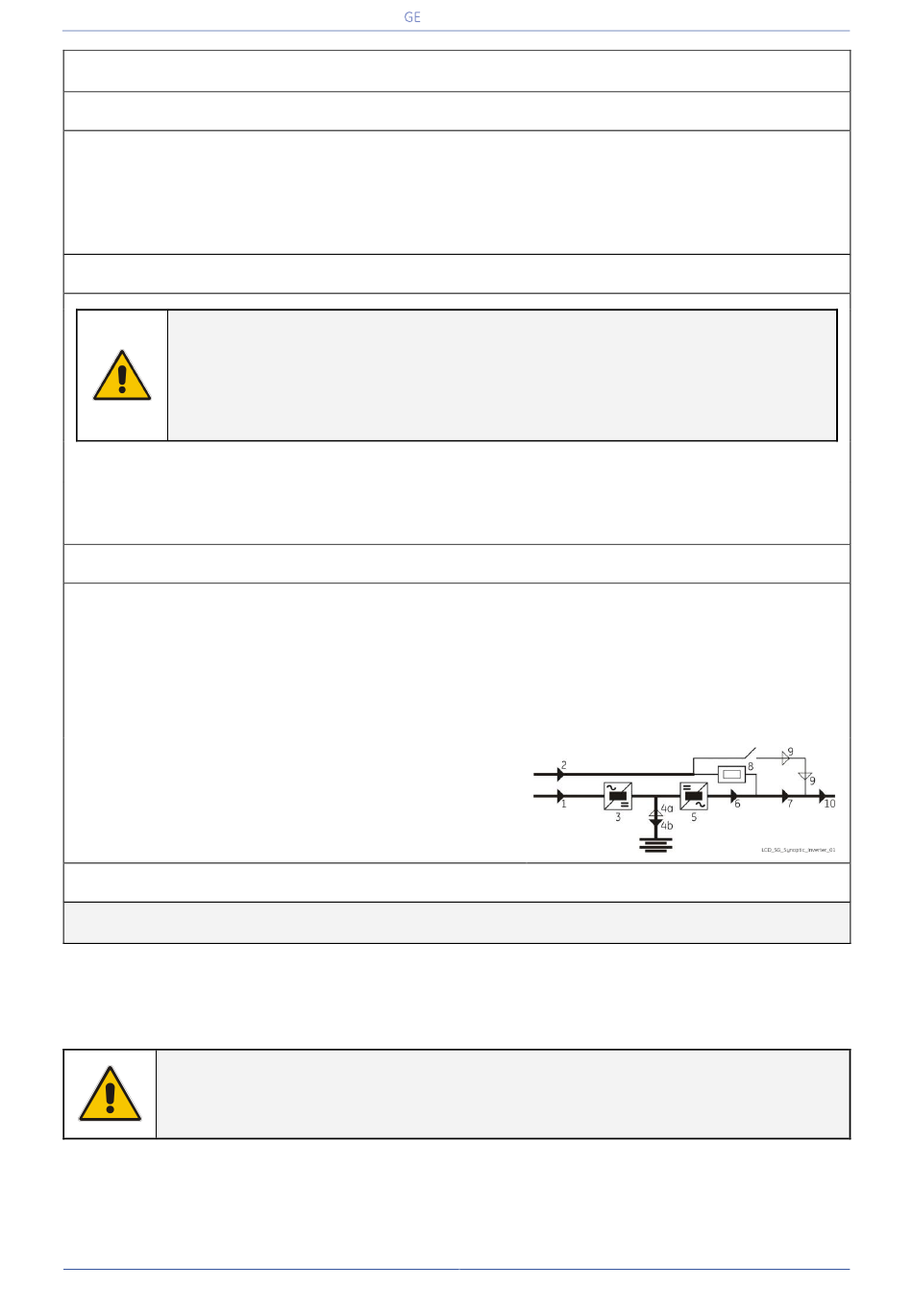

Le diagramme synoptique doit afficher l'état "CHARGE
ALIMENTÉE PAR ONDULEUR".
NOTE !
La batterie doit être chargée pendant au moins 10 heures à fin de garantir l'entière
autonomie à la Charge en cas de panne réseau.
Modifications reserved
GE_UPS_OPM_SGS_PCE_M40_M50_3FR_V040.docx
Critical Power
FIN DE LA PROCÉDURE
Manuel Utilisateur SG Series 400 & 500 PurePulse
Page 94/138
™
