NOTE !
Avant de démarrer cette procédure, contrôler que les LED 3 (Redresseur ON) et
LED 4b (Batterie en charge) sont allumées.
Ils indiquent que la tension DC a atteint la tension flottante (par exemple
409Vdc - voir écran MESURES / BATTERIE)!
3. Connecter la batterie à toutes les unités fermant les Protections Externes de la Batterie
(Disjoncteurs ou Fusibles) et fermer, si présent, l'interrupteur "Q3 – Batterie Externe" (option).
4
Enclencher l'Onduleur de la 1
L'Onduleur démarre progressivement et la respective LED 5 (Onduleur disponible) doit clignoter.
Au bout de la séquence de démarrage, la LED 5 (Onduleur disponible) s'allume fixe.
Si la puissance est suffisante, la Charge est automatiquement transférée du Bypass Automatique sur
Onduleur.
LED Alarme s'éteigne et la LED Operation doive être allumée.

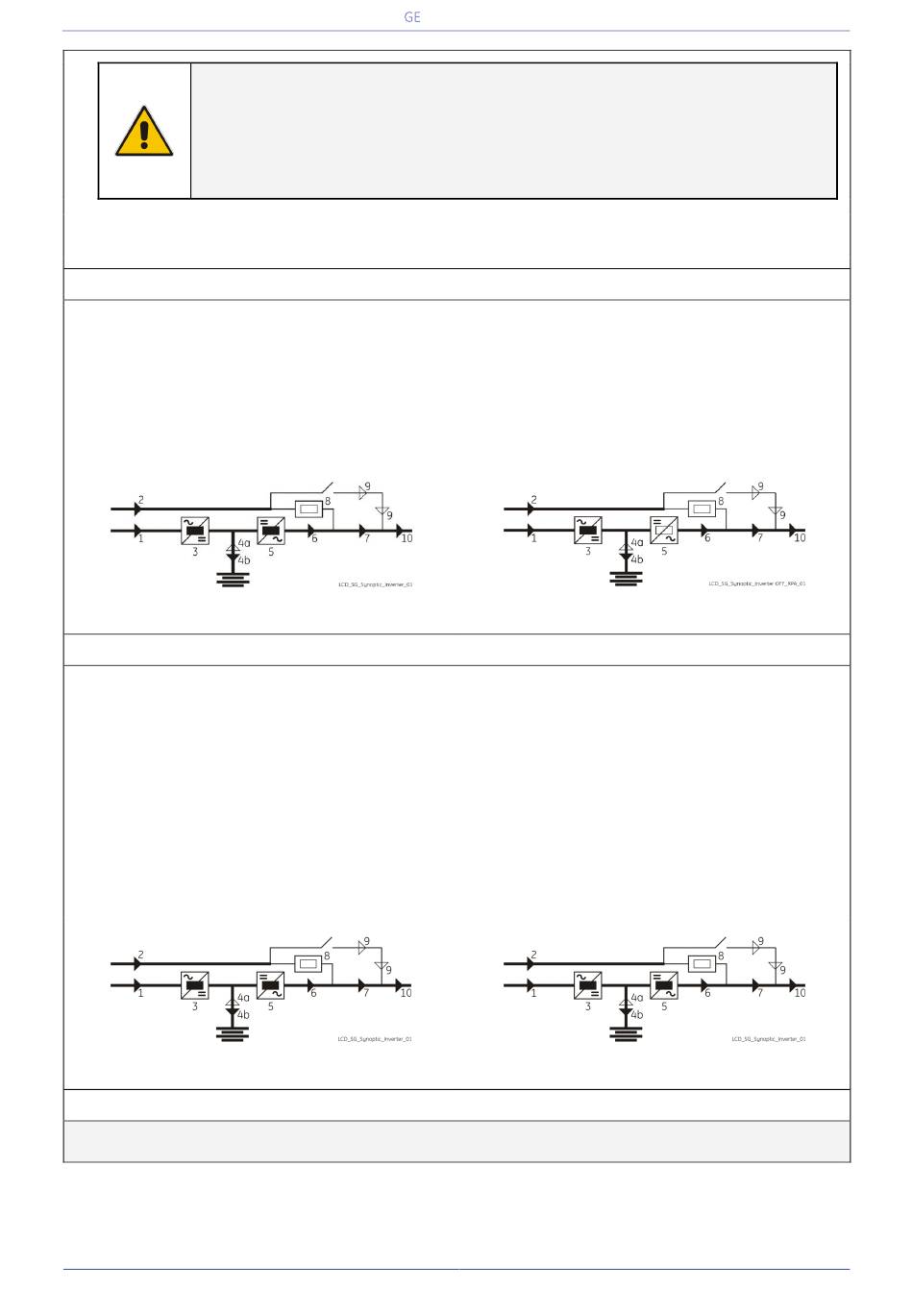

Diagramme synoptique 1ère unité
5. Enclencher l'Onduleur des autres unités appuyant la touche "Inverter ON" ( I ).
Ne pas procéder au démarrage de l'unité suivante tant que la séquence ci-dessous décrite n'est
pas complétée
.
L'Onduleur s'enclenche et la respective LED 5 (Onduleur disponible) doit clignoter.
Au bout de la séquence de démarrage, la LED 5 (Onduleur disponible) s'allume fixe.
Dès que les Onduleurs seront suffisants pour pouvoir alimenter la Charge, celle-ci sera
automatiquement transférée des Bypass Automatiques aux Onduleurs des unités du Système Parallèle.
LED Alarme s'éteigne et la LED Operation doive être allumée.
Le Diagramme Synoptique de toutes les unités doit afficher l'état "CHARGE ALIMENTÉE PAR ONDULEUR".
Diagramme synoptique 1ère unité
Modifications reserved
GE_UPS_OPM_SGS_PCE_M40_M50_3FR_V040.docx
Critical Power
unité en appuyant sur la touche "Inverter ON" ( I ).
ère
FIN DE LA PROCÉDURE
Diagramme synoptique autres unités
Diagramme synoptique autres unités
Manuel Utilisateur SG Series 400 & 500 PurePulse
Page 116/138
™
