Sommaire des Matières pour NEC MultiSync P703

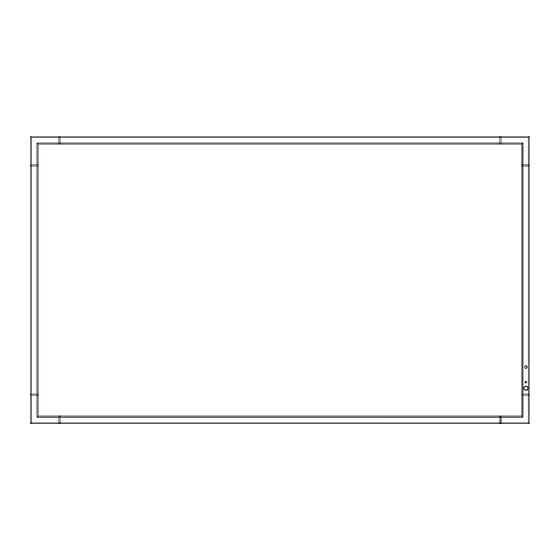

- Page 1 Manuel d’utilisation MultiSync P703 MultiSync P801...
-
Page 2: Table Des Matières
Sommaire Déclaration de conformité ..........................Français-1 Informations importantes ..........................Français-2 AVERTISSEMENT .......................... Français-2 ATTENTION ............................ Français-2 Consignes de sécurité, d’entretien, et conseils d’utilisation ................. Français-3 Sommaire ..............................Français-4 Installation ..............................Français-5 Fixation des accessoires de montage..................... Français-6 Noms et fonctions des pièces ........................Français-8 Panneau de commande ........................ -
Page 3: Déclaration De Conformité
Pour les Etats-Unis Informations de la FCC 1. Utilisez les câbles spécifi és joints avec l’écran couleur MultiSync P703 (P703)/MultiSync P801 (P801) pour ne pas interférer avec la réception radio ou télévision. (1) Utilisez le cordon d’alimentation fourni ou un équivalent pour assurer la conformité FCC. -
Page 4: Informations Importantes
Informations importantes AVERTISSEMENT POUR EVITER LES RISQUES D’INCENDIE OU D’ELECTROCUTION, N’EXPOSEZ PAS L’APPAREIL A LA PLUIE OU A L’HUMIDITE. DE MEME, N’UTILISEZ PAS LA PRISE POLARISEE DE CET APPAREIL AVEC UNE RALLONGE OU D’AUTRES PRISES SI ELLES NE PEUVENT ETRE TOTALEMENT ENFONCEES. N’OUVREZ PAS LE BOÎTIER CAR IL CONTIENT DES COMPOSANTS A HAUTE TENSION. -
Page 5: Consignes De Sécurité, D'entretien, Et Conseils D'utilisation
• Le système de distribution des câbles doit être mis à la terre en accord avec ANSI/NFPA 70, NEC (National Electrical Code), en particulier la Section 820.93, « Grounding of Outer Conductive Shield of a Coaxial Cable » (Mise à la terre du blindage conducteur externe d’un câble coaxial). -
Page 6: Sommaire
Sommaire La boîte* de votre nouveau moniteur MultiSync doit contenir les éléments suivants : • Moniteur LCD • Manuel d’installation • Cordon d’alimentation* • Fixation x 1 • Câble de signal vidéo • Vis avec rondelle (M4 x 10) x 1 •... -
Page 7: Installation
• Lorsque vous utilisez l’écran en position portrait, le moniteur de demander l’aide d’un technicien NEC qualifi é et autorisé afi n doit être tourné dans le sens des aiguilles d’une montre, de d’assurer une installation appropriée. La non-observation des sorte que le côté... -
Page 8: Fixation Des Accessoires De Montage
Tout accessoire de montage non conforme aux directives structure interne. N’utilisez PAS de vis à bois ou de vis NEC ou non approuvé par NEC doit répondre aux exigences d’ancrage. NE montez PAS l’unité sur des boiseries ou des de la méthode de montage compatible VESA. - Page 9 3. Utilisation de la carte des options 5. Ventilation 1. Eteignez l'interrupteur d’alimentation principal. Si vous installez le moniteur dans un lieu fermé ou encastré, laissez un espace suffi sant entre le moniteur et les parois 2. Retirez le couvercle du logement en dévissant les vis environnantes pour permettre à...
-
Page 10: Noms Et Fonctions Des Pièces
Noms et fonctions des pièces Panneau de commande ³ º Bouton POWER (ALIM) ( Bouton EXIT (QUITTER) Allume et éteint l’appareil. Reportez-vous également à la Réactive le menu OSD lorsque celui-ci est désactivé. page 16. Joue, dans le menu OSD, le rôle de bouton EXIT pour aller au menu précédent. -
Page 11: Panneau Des Connexions
Panneau des connexions ³ ¸ Prise AC IN VGA IN (mini D-Sub 15 broches) Se connecte au cordon d’alimentation fourni avec le moniteur. Pour recevoir les signaux RGB analogiques provenant d’un micro-ordinateur ou d’un autre matériel RGB. Cette entrée · Interrupteur Main Power peut être utilisée avec une source RGB ou COMPONENT. -
Page 12: Télécommande Sans Fi L
Télécommande sans fi l ´ Bouton AUDIO INPUT (ENTREE AUDIO) Sélectionne la source d’entrée audio [IN1], [IN2], [IN3]* [OPTION]* , [HDMI], [DPORT], [HDMI2]* , [DPORT2]* [DPORT3]* ² Bouton OPTION MENU* ¶ PAVE NUMERIQUE Appuyez sur les boutons pour défi nir et modifi er les mots de passe, changer de canal et défi... -
Page 13: Distance D'utilisation De La Télécommande
Distance d’utilisation de la Bouton IMAGE FLIP Permet de naviguer entre TOURNER H, TOURNER V, télécommande ROTAT 180 et NUL. Voir page 21. Pointez pendant le réglage des boutons le haut de la télécommande en direction du capteur à distance du Bouton PIP (Picture In Picture) moniteur. -
Page 14: Confi Guration
Confi guration 1. Choix de l’emplacement du moniteur NEC recommande d’utiliser les piles comme suit : • Placez les piles « AAA » en faisant correspondre les ATTENTION : l’installation du moniteur LCD doit être effectuée signes (+) et (-) sur chaque pile avec ceux gravés à... - Page 15 5. Mise sous tension de tous les matériels externes connectés au moniteur Lorsque vous connectez le moniteur à un ordinateur, allumez ce dernier d'abord. 6. Fonctionnement de l’équipement externe connecté au moniteur Affi chez le signal de la source d’entrée désirée. 7.
-
Page 16: Connexions
Connexions REMARQUE : Ne branchez/débranchez aucun câble lors de la mise sous tension du moniteur ou d’un matériel externe, car cela risquerait d’entraîner une perte de l’image du moniteur. REMARQUE : Utilisez un câble audio sans résistance intégrée. Sinon, le volume sera faible. Avant d’effectuer les branchements : Tout d’abord, mettez hors tension tous les périphériques reliés et effectuez les connexions. -
Page 17: Connexion À Un Pc
Connexion à un PC La connexion d’un PC à votre moniteur vous permettra d’affi cher l’image présente sur l’écran de votre micro-ordinateur. Il est possible que certaines cartes vidéo n’affi chent pas correctement une image. Le moniteur ajuste automatiquement la fréquence du signal par défaut usine afi n d’affi cher une image de bonne qualité. <Fréquence du signal standard par défaut usine>... -
Page 18: Fonctionnement De Base
Fonctionnement de base Modes MARCHE et ARRET L’indicateur d’alimentation du moniteur LCD passe au vert lorsque ce dernier est sous tension et au rouge ou orange lorsque le moniteur est mis hors tension. REMARQUE : l’interrupteur principal d’alimentation doit être sur ON afi n d’allumer le moniteur à l’aide de la télécommande ou du bouton d’alimentation. -
Page 19: Indicateur D'alimentation
Indicateur d'alimentation Aspect de l’image DVI, VGA, RGV/HV* , DPORT, DPORT2* , DPORT3* Mode Voyant indicateur d’état FULL ZOOM NORMAL Position MARCHE Vert* Alimentation ARRET et Economie Rouge d’alimentation « ECO ALIM VEILLE » HDMI, Y/Pb/Pr, SCART* , VIDEO* , S-VIDEO* , HDMI2* , Y/Pb/Pr2* Consommation d’énergie inférieure... -
Page 20: Osd (On-Screen-Display)
OSD (On-Screen-Display) Les informations OSD fournissent des informations telles que : l’ID moniteur, la source d’entrée, la taille de l’image, etc. Appuyez sur le bouton DISPLAY (AFFICHAGE) de la télécommande pour affi cher les informations OSD. ³ Nom d’entrée · Mode d’entrée audio »... -
Page 21: Commandes Osd (On-Screen-Display)
Commandes OSD (On-Screen-Display) REMARQUE : selon le modèle ou l’équipement facultatif, certaines fonctions peuvent ne pas être disponibles. Source d'entrée Icônes du menu principal Elément du menu principal Paramètres de réglage Sous-menu THANK YOU FOR SAVING THE ENVIRONMENT. CARBON FOOTPRINT 86.0 % PICTURE MODE Select... -
Page 22: Image
SIM. DICOM Courbe GSDF DICOM simulée pour le type LCD. PROGRAMMABLE1, 2, 3 Une courbe gamma programmable peut être téléchargée en utilisant le logiciel NEC facultatif. PARAM. FILM REMARQUE : lorsque l’ENTREE2 de SUPER est sélectionnée sous MODIFICATION ENTREE et affi... -
Page 23: Audio
PHASE Règle le « bruit » visuel sur l’image. Entrées VGA, RGB/HV* , Y/Pb/Pr, SCART* , Y/ Pb/Pr2* uniquement RESOLUTION H. Règle la taille horizontale de l’image. Entrées VGA, RGB/HV* uniquement RESOLUTION V. Règle la taille verticale de l’image. Entrées VGA, RGB/HV* uniquement RESOLUTION EN ENTREE En cas de problème de détection du signal, cette fonction oblige le moniteur à... -
Page 24: Calendrier
GRAVES Pour accentuer ou réduire le son basses fréquences. Appuyez sur le bouton + pour augmenter les graves. Appuyez sur le bouton - pour diminuer les graves. SURROUND Son surround artifi ciel. ARRET REMARQUE : la sortie audio est désactivée lorsque cette fonction est activée. AUDIO IDI Sélectionne la source audio Image dans image. -
Page 25: Osd
REINITIALISER Réinitialise les options PIP sur leurs paramètres d’usine, sauf ASPECT et ENTREE SUB. LANGUE Sélectionnez la langue de l’OSD. ENGLISH (en fonction de la ENGLISH destination) DEUTSCH FRANÇAIS ITALIANO ESPAÑOL SVENSKA РУССКИЙ DUREE AFFICHAGE MENU Eteint l’OSD après une période d’inactivité. Les durées prédéfi nies s’échelonnent de 30 SEC. -
Page 26: Protection Affichage
TILE MATRIX Permet d’agrandir une image et de l’affi cher sur plusieurs écrans (jusqu’à 100) par un amplifi cateur de (MATRICE MOSAÏQUE) distribution. REMARQUE : une résolution basse ne convient pas pour la mosaïque sur plusieurs moniteurs. Vous pouvez ne pas utiliser d’amplifi cateur de distribution avec un nombre d’écrans inférieur. REMARQUE : Cette fonction est déverrouillée lors de l’activation de la fonction ROTATION IMG, sauf pour NUL. -
Page 27: Commande Externe
STATUT DE LA CHALEUR Affi che le statut du VENTILATEUR, du RETROECLAIR. et de la TEMPERATURE. CONTROLE VENTILATEUR Le ventilateur de refroidissement réduit la température de l’écran pour éviter qu’il ne surchauffe. AUTO, Si vous avez sélectionné « AUTO », vous pouvez régler la température de départ du ventilateur, ainsi RAPIDE que sa vitesse. -
Page 28: Option Avancee1
OPTION AVANCEE1 ENTREE DETECTEE Sélectionne la méthode de détection de l’entrée utilisée par le moniteur quand plus de deux appareils PAS DE sont connectés. PRIORITE REMARQUE : lorsque SUPER est sélectionné sous MODIFICATION ENTREE, vous ne pouvez pas modifi er cette fonction. PAS DE PRIORITE Le moniteur ne recherche pas d’autres ports d’entrée vidéo. - Page 29 DESENTRELACE Sélectionne la fonction de conversion IP (entrelacé vers progressif). REMARQUE : pour l’entrée DVI, « DVI-HD » doit être activé dans le menu du mode DVI. lorsque l’ENTREE2 de SUPER est sélectionnée sous MODIFICATION ENTREE et affi chée, cette fonction ne peut pas être modifi...
-
Page 30: Option Avancee2
OPTION AVANCEE2 VARIATION AUTO Règle automatiquement le rétroéclairage de l’écran LCD en fonction de la quantité de lumière ambiante. LUMINOSITE AUTO Règle le niveau de luminosité selon le signal en entrée. ARRET Entrées DPORT, DVI, VGA, RGB/HV* REMARQUE : ne sélectionnez pas cette fonction lorsque le paramètre CAPT LUM PIEC est défi ni sur DPORT2* , DPORT3* uniquement... - Page 31 être mis hors tension pendant une heure pour effacer l’image. Comme pour tous les équipements d’affi chage personnels, NEC DISPLAY SOLUTIONS vous recommande d’affi cher des images ou d’utiliser un économiseur d’écran animé(es) à intervalles réguliers chaque fois que l’écran est en veille ou d’éteindre le moniteur lorsqu’il n’est pas utilisé.
-
Page 32: Fonction De La Télécommande
Fonction de la télécommande FONCTION ID TELECOMMANDE Monitor ID :1 Monitor ID :2 Monitor ID :3 ID TELECOMMANDE La télécommande peut être utilisée pour contrôler jusqu’à 100 moniteurs MultiSync La télécommande La télécommande La télécommande individuels à l’aide du mode ID TELECOMMANDE. Le mode ID TELECOMMANDE fonctionne fonctionne fonctionne... -
Page 33: Connexion De Plusieurs Moniteurs
Connexion de plusieurs moniteurs Vous pouvez contrôler plusieurs moniteurs en utilisant une connexion en guirlande RS-232C, REMOTE IN ou LAN. REMARQUE : Il n’est possible de connecter en guirlande qu’un nombre limité de moniteurs. En cas de défi nition manuelle du numéro ID ou de contrôle via le numéro ID spécifi é, exécutez auparavant la fonction ID AUTO (voir page 23). -
Page 34: Contrôle À Distance Du Moniteur Via Une Interface Rs-232C
Contrôle à distance du moniteur via une interface RS-232C Il est possible de contrôler ce moniteur LCD en lui connectant un PC doté d’une connexion RS-232C. Les fonctions pouvant être contrôlées par un PC sont : • La mise sous/hors tension. •... - Page 35 2) Diagramme des commandes de contrôle Pour les autres commandes, voir le fi chier « External_Control.pdf » sur le CD-ROM. Fonction (ID moniteur = 1) Données code Position MARCHE 01 30 41 30 41 30 43 02 43 32 30 33 44 36 30 30 30 31 03 73 0d Position ARRET 01 30 41 30 41 30 43 02 43 32 30 33 44 36 30 30 30 34 03 76 0d Sélectionner une source d’entrée DisplayPort...
-
Page 36: Contrôle Du Moniteur Lcd Via La Commande Lan
Contrôle du moniteur LCD via la commande LAN Connexion à un réseau En utilisant un câble LAN, vous pouvez indiquer les paramètres réseau et les paramètres de notifi cation par e-mail grâce à une fonction de serveur HTTP. Pour utiliser une connexion LAN, vous devez attribuer une adresse IP. Exemple de connexion LAN : Serveur REMARQUE : utilisez un câble LAN de... - Page 37 Exemple 1 : lorsque le nom d’hôte du moniteur a été défi ni sur « pd.nec.co.jp », vous pouvez accéder au réseau en entrant http://pd.nec.co.jp/index.html en tant qu’adresse ou dans la colonne de l’URL.
- Page 38 Paramètre réseau Cliquez sur « NETWORK » situé à gauche de la page HOME. IP SETTING Pour régler l’ADRESSE IP. (REGLAGE IP) AUTO : Assigner automatiquement une adresse IP. MANUEL : Défi nir l’adresse IP du réseau connecté au moniteur. REMARQUE : contactez l’administrateur de votre réseau pour obtenir l’adresse IP si [AUTO] est sélectionné...
- Page 39 Paramètre e-mail Cliquez sur « MAIL » situé à gauche de la page HOME. Cette option permet d’envoyer à l'ordinateur un message d’erreur par e-mail lorsque le LAN avec câbles est utilisé. Une notifi cation avec le message d’erreur est envoyée lorsqu’une erreur se produit sur le moniteur. ALERT MAIL (NOTIFICATION Sélectionnez [ENABLE] pour activer la fonction Notifi...
- Page 40 Liste de messages d’erreur et d’alertes Numéro d’erreur Message de Explication Mesures * Code erreur l’alerte par e-mail L’alimentation du moniteur ne Alimentation anormale en mode de veille Contactez votre fournisseur. 70h ~ 7Fh fonctionne pas normalement. 80h ~ Fh Le ventilateur s’est arrêté...
- Page 41 Paramètre SNMP Cliquez sur « SNMP » situé à gauche de la page HOME. Cette fonction permet d’obtenir l’état et de contrôler un moniteur via le réseau. Version : SNMP v1 Texte brut authentifi é par nom de communauté, pas de renvoi de message de confi rmation de Trap. SNMP v2c Texte brut authentifi...
- Page 42 Paramètre AMX Cliquez sur « AMX » situé à gauche de la page HOME. AMX BEACON Activer/désactiver pour la détection de AMX Device Discovery lors de la connexion à un réseau pris en charge par le système de contrôle NetLinx d’AMX. ASTUCE : Lors de l’utilisation d’un appareil prenant en charge AMX Device Discovery, le système de contrôle AMX NetLinx reconnaît l’appareil et télécharge le module Device Discovery approprié...
- Page 43 Paramètre Name (Nom) Cliquez sur « NAME » situé à gauche de la page HOME. Défi nissez un nom pour le moniteur. Le nom doit compter 16 caractères maximum. La valeur par défaut est le nom du modèle. Paramètre Network Password (Mot de passe réseau) Cliquez sur «...
- Page 44 Informations Liste PD Cliquez sur « PD LIST » situé à gauche de la page HOME. Affi che la liste des ID et adresses IP de plusieurs moniteurs connectés en guirlande. Seul le moniteur principal peut affi cher la liste. Paramètre Memo Cliquez sur «...
-
Page 45: Point Zoom
POINT ZOOM L’utilisation du bouton « SET/POINT ZOOM » de la télécommande permet d’agrandir une partie d’image. Appuyez sur le bouton CH+/- pour faire un zoom vers le haut ou le bas. L’image peut être agrandie entre 1 et 10 fois. 1 Appuyez sur le bouton [SET/POINT ZOOM] de la télécommande. -
Page 46: Intelligent Wireless Data
INTELLIGENT WIRELESS DATA Cette fonction permet d’obtenir les données sur l’état du moniteur par communication sans fi l, même lorsque le moniteur est éteint. Vous pouvez défi nir cette fonction avec certains menus de l’OSD. REMARQUE : position du capteur : voir page 9. Contactez votre fournisseur pour des informations détaillées. -
Page 47: Caractéristiques
Interface de montage à la norme VESA (FDMIv1) : permet de fi xer le moniteur LCD sur tout support ou bras de montage tiers de norme VESA (FDMIv1). NEC recommande l'utilisation d'une interface de montage en conformité avec les normes nord- américaines TÜV-GS et/ou UL1678. -
Page 48: Résolution Des Problèmes
Le bouton d’alimentation principal doit être dans la position • Il est possible qu’une panne se soit produite. Contactez votre MARCHE. revendeur NEC DISPLAY SOLUTIONS autorisé. • Les interrupteurs d’alimentation situés à l’avant du moniteur et • Si le moniteur s’éteint pour cause de température interne sur l’ordinateur doivent être en position MARCHE. -
Page 49: Caractéristiques - P703
Caractéristiques - P703 Spécifi cations du produit Module LCD 70”/1 765,6 mm diagonal Pas : 0,8020 mm Résolution : 1 920 x 1 080 Couleur : Plus de 16 millions de couleurs (selon la carte vidéo utilisée) Luminosité : 700 cd/m (Max.), 500 cd/m (paramètre d’usine typ.) @25 °C Rapport de contraste :... -
Page 50: Caractéristiques - P801
Caractéristiques - P801 Spécifi cations du produit Module LCD 80”/2 032,2 mm diagonal Pas : 0,9225 mm Résolution : 1 920 x 1 080 Couleur : Plus de 1073 millions de couleurs (selon la carte vidéo utilisée) Luminosité : 700 cd/m (Max.), 500 cd/m (paramètre d’usine typ.) @25 °C Rapport de contraste :... -
Page 51: Brochage
Brochage 1) Entrées multiples analogiques (MiniDsub15 broches) : VGA, Y/Pb/Pr N° de broche Rouge, Y/Pb/Pr_Pr Vert, Y/Pb/Pr_Y Bleu, Y/Pb/Pr_Pb Mini D-SUB 15 broches (côté moniteur) DDC-GND Rouge-GND Vert-GND Bleu-GND +5 V (DDC) DDC-SDA H-SYNC V-SYNC DDC-SCL 2) Entrée/sortie RS-232C N° de broche D-SUB 9 broches (côté... -
Page 52: Informations Du Fabricant Sur Le Recyclage Et L'énergie
Lorsque vous devez vous débarrasser de vos produits d’affi chage NEC, veuillez suivre les recommandations des autorités locales ou demander conseil auprès du revendeur qui vous a vendu le produit en question. Vous devez aussi respecter tout accord passé entre NEC et vous-même, le cas échéant.
