Seriennummer
1
2
3
4
5
6
Die geforderte Höhe der Sockelleiste sollte den ästhetischen Ansprüchen genügen
sowie ein reibungsloses Öffnen und Schließen der Tür gewähren. Die nötigen
referenzwerte finden Sie in der Liste oben.
2.13 Fixierung des Geräts
a. Befestigen Sie durch Drehen der Schrauben das Gerät an seiner
Einbauvorrichtung.
b. Stecken Sie die 4 Verschlussstopfen in die Löcher (siehe Abbildung unten).
a. Befestigen Sie durch Drehen der
Schrauben das Gerät an seiner
Einbauvorrichtung.
b. Stecken Sie die 4 Verschlussstopfen
in die Löcher (siehe Abbildung).

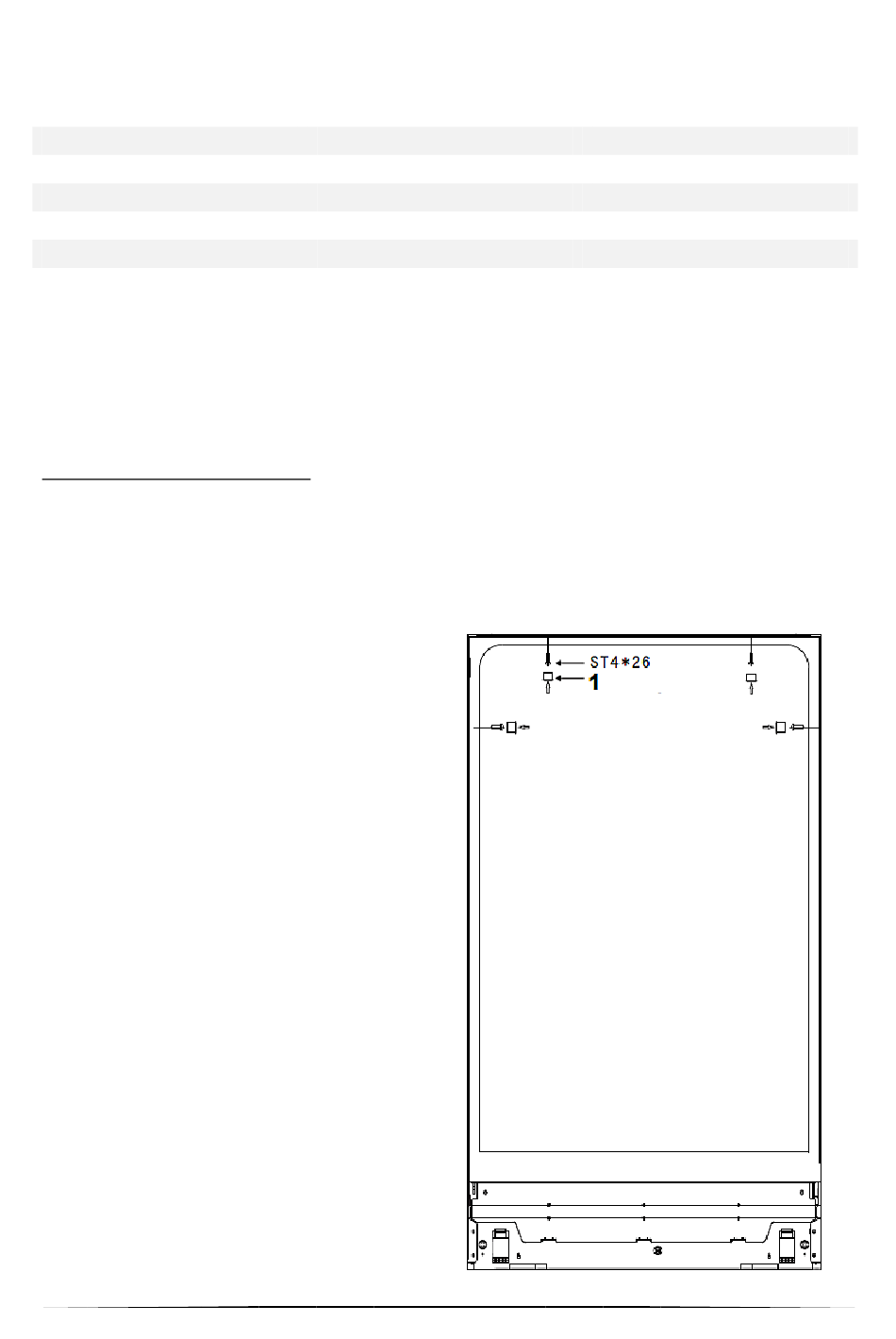

Benutzen Sie links und rechts als auch
für die 4 oberen Löcher Holzschrauben
ST 4*26 (selbstschneidende Schrauben).
1: Stopfen
Referenzabmessungen
Zierverkleidung
708 mm
698 mm
688 mm
678 mm
668 mm
658 mm
16
Sockelleiste
75 mm
85 mm
95 mm
105 mm
115 mm
125 mm
