Essai de fonctionnement et test
• Mesurez la tension du côté principal du disjoncteur de sécurité avant de lancer le mode test de fonctionnement.
• Vérifiez que toutes les vannes d'arrêt du liquide et du gaz sont complètement ouvertes.
• Vérifiez que la tuyauterie et le câblage correspondent parfaitement. La vérification des erreurs de câblage peut être utilisée pour
les câblages enterrés et ceux qui ne peuvent être vérifiés directement.
1.

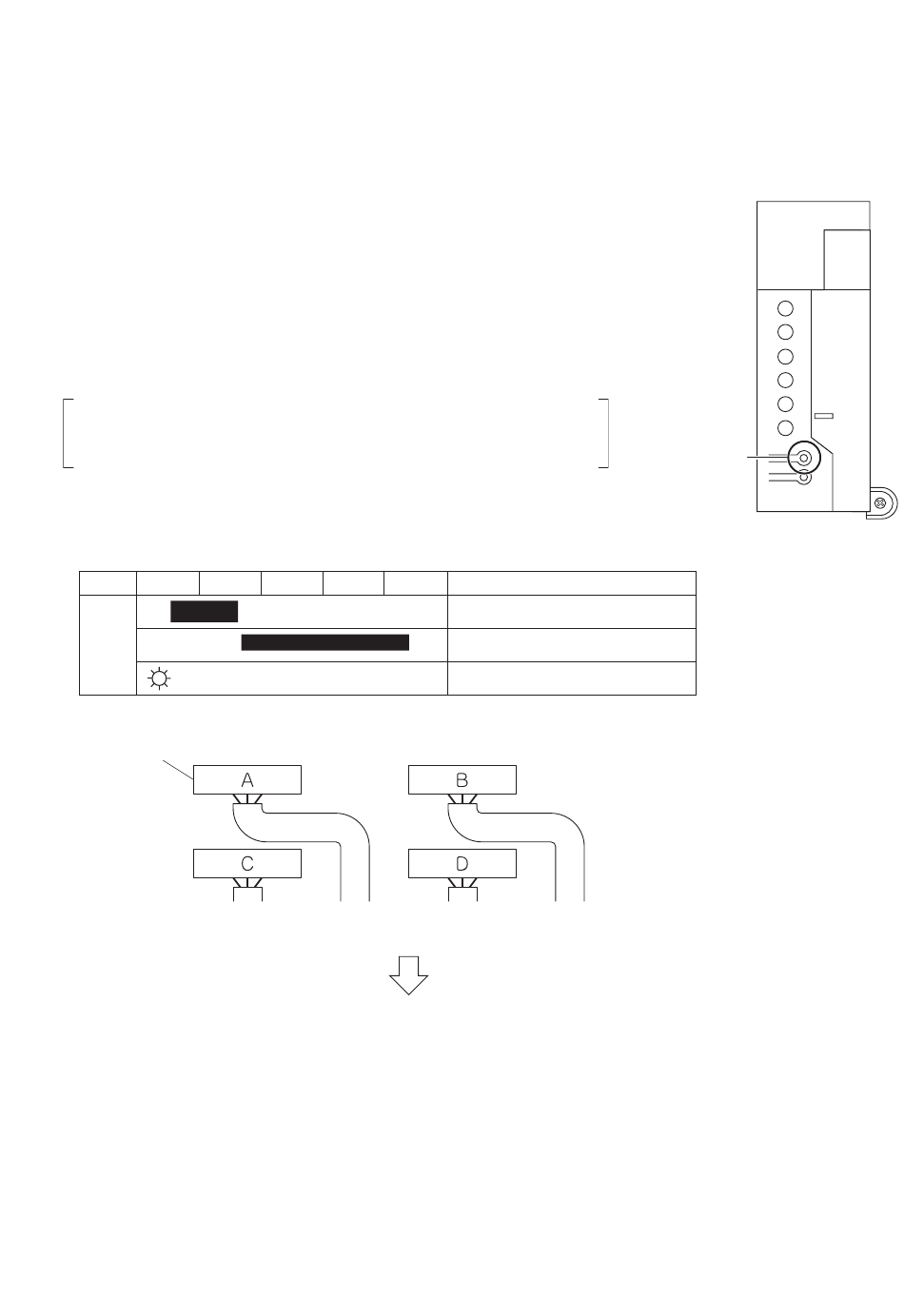

Vérification des erreurs de câblage
• Le produit est en mesure de corriger automatiquement les erreurs
de câblage.
• Appuyez sur le "commutateur de vérification des erreurs de câblage"
au niveau de la carte de CI d'entretien de l'unité extérieure. Le
commutateur de vérification des erreurs de câblage ne fonctionne
cependant pas dans les 3 minutes qui suivent l'activation du disjoncteur
de sécurité ou en fonction des conditions de l'air extérieur (voir la
Remarque 2.). Les erreurs au niveau du câblage de connexion sont
corrigées environ 15–20 minutes après activation du commutateur.
Les DEL du moniteur d'entretien indiquent si la correction est possible ou non,
comme indiqué sur le tableau ci-dessous. Pour plus de détails sur la lecture
de l'affichage à DEL, reportez-vous au manuel d'entretien.
Si la correction automatique n'est pas possible, vérifiez la tuyauterie et le
câblage de l'unité intérieure de la manière habituelle.
LED 1
Toutes
Clignotement
Statut
(Une ou plusieurs des DEL 1 à 4 sont ALLUMÉES)
Exemple de câblage adéquat
Bornier
REMARQUE:
1) Pour deux pièces, les DEL 3, 4 et 5 ne sont pas affichées, et pour trois pièces, les DEL 4 et 5 ne sont pas affichées et
pour quatre pièces, la DEL 5 n'est pas affichée.
2) La vérification des erreurs de câblage ne fonctionne pas lorsque la température de l'air extérieur est de 5°C ou moins.
3) Une fois la vérification des erreurs de câblage terminée, les indications de la DEL se poursuivent jusqu'à ce que le
fonctionnement normal démarre.
Ce phénomène est normal.
4) Suivez les procédures de diagnostic du produit. (Les détails du diagnostic d'erreur du produit sont repris à l'arrière de la
plaque latérale droite.)
Français
2 3 4
Clignotement
L'une à la suite de l'autre
De la pièce C De la pièce B
vers la "cuisine" vers la "salle
de séjour"
La séquence d'éclairage DEL après une correction de câblage.
Ordre du clignotement des DEL: 2 → 1 → 3 → 4
5 Message
Correction automatique impossible
Correction automatique terminée
Arrêt anormal [REMARQUE. 4]
De la pièce D De la pièce A
vers la "chambre vers la "chambre"
des enfants"
Vérification des erreurs de câblage
Carte de CI d'entretien
A
1
2
3
4
5
Erreur de câblage
vérifiez le
commutateur
(SW3)
∗ L'illustration à gauche montre les
embranchements.
