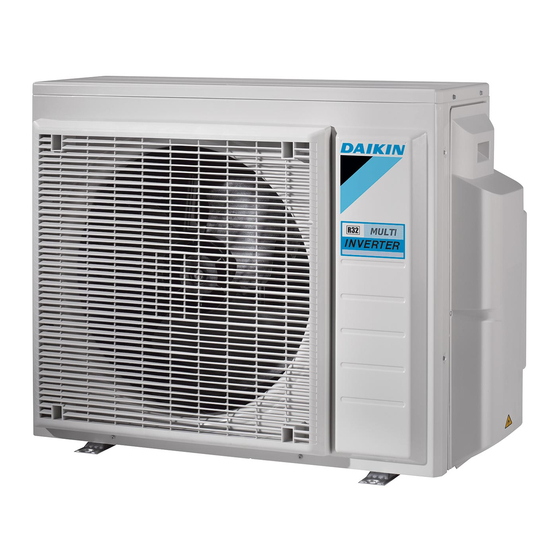

- Page 1 MANUEL D’INSTALLATION R32 Split Series Deutsch Français Nederlands Modèles Español 3MXM40M2V1B 3MXM52M2V1B Italiano 3AMXM52M2V1B 3MXM68M2V1B Ελληνικά 4MXM68M2V1B 4MXM80M2V1B Portugues 5MXM90M2V1B Русский Türkçe...
- Page 3 2P427092-2D...
- Page 4 2P427092-2D...
- Page 5 2P427092-3C...
- Page 6 2P427092-3C...
- Page 7 Précautions de sécurité Lisez attentivement les consignes du Cet appareil est rempli de R32. présent manuel avant d'utiliser l'unité. • Les précautions décrites ci-dessous sont classées sous AVERTISSEMENT et ATTENTION. Toutes deux contiennent des renseignements importants liés à la sécurité. Veillez à bien respecter toutes les précautions. •...
- Page 8 Précautions de sécurité • L'appareil ne doit pas être stocké dans un local dans lequel des sources d'allumage sont en permanence présentes (par exemple: flammes nues, appareil à gaz ou chauffage électrique en fonctionnement). • Ne pas percer ou brûler. •...
- Page 9 Accessoires Accessoires fournis avec l'unité extérieure: Manuel d'installation + Manuel R32 Bouchon d'évacuation Ensemble de réducteur Il se situe au fond de l'emballage. Il se situe au fond de l'emballage. Étiquette de charge de réfrigérant Sac de vis (Pour la fixation des rubans d'ancrage des fils électriques) Il se situe au fond de l'emballage.
- Page 10 Précautions relatives au choix de l'emplacement 1) Sélectionnez un emplacement suffisamment solide pour supporter le poids et les vibrations de l'unité et où les bruits de fonctionnement ne seront pas amplifiés. 2) Sélectionnez un emplacement où l'air chaud évacué par l'unité ou le bruit de fonctionnement ne gênera pas les voisins de l'utilisateur.
- Page 11 Schéma d'installation de l'unité intérieure/extérieure Pour l'installation des unités intérieures, reportez-vous au manuel d'installation fourni avec les unités. (Le schéma illustre une unité intérieure avec montage mural.) ATTENTION • Ne raccordez pas la tuyauterie de branchement intégrée et l'unité extérieure lorsque vous effectuez uniquement des travaux de tuyauterie sans raccorder l'unité...
- Page 12 Installation • Installez l'unité à l'horizontale. • L'unité peut être installée directement sur une terrasse en béton ou un autre type de surface solide, pour autant que l'évacuation soit efficace. • Dans le cas où des vibrations pourraient être transmises au bâtiment, utilisez du caoutchouc anti-vibration (non fourni). Raccordements (orifice de raccordement) Installez l'unité...
- Page 13 Schéma d'installation de l'unité extérieure • Suivez les consignes d'installation ci-dessous si le flux d'air d'évacuation ou l'admission d'air de l'unité extérieure est bloqué par un mur ou autre obstacle. • Pour tous les exemples d'installation ci-dessous, la hauteur du mur du côté de l'évacuation est de 1200 mm maximum. Deux côtés face au mur Un côté...
- Page 14 Sélection d'un emplacement pour l'installation des unités intérieures • La longueur maximale autorisée de tuyauterie de réfrigérant et la différence de hauteur maximale autorisée entre les unités extérieures et intérieures sont indiquées ci-dessous. (Plus la tuyauterie de réfrigérant est courte, meilleures sont les performances. Procédez au raccordement en veillant à ce que la tuyauterie soit la plus courte possible.
- Page 15 Travaux sur la tuyauterie de réfrigérant Tuyauterie de réfrigérant ATTENTION • Utilisez l'écrou évasé fixé à l'unité principale (pour empêcher que le raccord conique ne fissure en raison de la détérioration due à l'âge). • Pour empêcher les fuites de gaz, appliquez l'huile réfrigérante uniquement sur la surface interne du raccord. (Utilisez de l'huile réfrigérante pour R32.) •...
- Page 16 Travaux sur la tuyauterie de réfrigérant Évacuation de l'air avec une pompe à vide et vérification de l'absence de fuite de gaz AVERTISSEMENT • Ne mélangez aucune autre substance que le réfrigérant indiqué (R32) au cycle de réfrigération. • En cas de fuite de gaz réfrigérant, aérez la pièce dès que possible et autant que possible. •...
- Page 17 Travaux sur la tuyauterie de réfrigérant Charge du réfrigérant 1) Si la longueur totale de la tuyauterie pour l'ensemble des pièces dépasse le chiffre indiqué ci-dessous, une charge supplémentaire de 20 g de réfrigérant (R32) est requise pour chaque mètre de tuyauterie supplémentaire. 3MXM40M, 3MXM52M, 3AMXM52M, Catégorie de capacité...
- Page 18 Travaux sur la tuyauterie de réfrigérant Travaux sur les tuyaux de réfrigérant Veillez à placer un capuchon. Précautions relatives à la manipulation du tuyau Pluie Si aucun capuchon 1) Protégez l'extrémité ouverte du tuyau contre la poussière et l'humidité. évasé n'est disponible, recouvrez l'orifice 2) Vous devez plier les tuyaux aussi délicatement que possible.
- Page 19 Utilisation des réducteurs N°1 N°2 N°3 N°4 N°5 N°6 φ15,9 φ12,7 φ15,9 φ12,7 φ15,9 φ15,9 → φ12,7 → φ9,5 → φ12,7 → φ9,5 → φ9,5 → φ9,5 Joint (1) Joint (2) Réducteur et joint Utilisez les réducteurs fournis avec cette unité comme indiqué ci-dessous. 1) Raccordement d'un tuyau de φ12,7 à...
- Page 20 Aspiration Afin de protéger l'environnement, veillez à procéder à une aspiration lors du déplacement ou de la mise au rebut de l'unité. 1) Retirez les capuchons de la vanne d'arrêt du liquide et de la Fermer vanne d'arrêt du gaz. 2) Procédez au rafraîchissement forcé.
- Page 21 Câblage AVERTISSEMENT • N'utilisez pas de câbles taraudés, toronnés, de rallonges ou de raccordements en étoile car ils peuvent entraîner une surchauffe, une décharge électrique ou un incendie. • N'utilisez pas d'éléments électriques achetés localement dans le produit. (Ne branchez pas l'alimentation de la pompe d'évacuation, etc.
- Page 22 Câblage ATTENTION • Soyez vigilants avec les câbles d'alimentation. En cas Borne à sertissure ronde d'utilisation de câbles toronnés, veillez à utiliser la borne à sertissure ronde pour la connexion à la borne d'alimentation Fil toronné Rondelle plate Borne à sertissure Rondelle plate ronde Borne...
- Page 23 Réglage de pièce prioritaire • Pour utiliser le réglage de pièce prioritaire, les réglages initiaux doivent être définis lors de l'installation de l'unité. Présentez le réglage de pièce prioritaire au client, comme indiqué ci-dessous, et déterminez si le client souhaite ou non utiliser le réglage de pièce prioritaire. Ce réglage est utile dans les chambres d'amis et dans les salons.
- Page 24 Réglage du mode silencieux de nuit • Si vous devez utiliser le Mode Silencieux de Nuit, les réglages initiaux doivent être définis lors de l'installation de l'unité. Présentez le Mode Silencieux de Nuit au client, comme indiqué ci-dessous, et déterminez si le client souhaite ou non utiliser le Mode Silencieux de Nuit.
- Page 25 Essai de fonctionnement et test • Mesurez la tension du côté principal du disjoncteur de sécurité avant de lancer le mode test de fonctionnement. • Vérifiez que toutes les vannes d'arrêt du liquide et du gaz sont complètement ouvertes. • Vérifiez que la tuyauterie et le câblage correspondent parfaitement. La vérification des erreurs de câblage peut être utilisée pour les câblages enterrés et ceux qui ne peuvent être vérifiés directement.
- Page 26 Essai de fonctionnement et test Essai de fonctionnement et test 1) Pour tester le rafraîchissement, réglez l'unité sur la température la plus basse. Pour tester le chauffage, réglez l'unité sur la température la plus haute. (En fonction de la température de la pièce, il se peut que seul le mode chauffage ou le mode rafraîchissement soit disponible (les deux ne peuvent pas être indisponibles en même temps).) 2) Après l'arrêt de l'unité, elle ne redémarre pas (mode chauffage ou rafraîchissement) pendant environ 3 minutes.
- Page 27 Accumulateur Vanne d'arrêt Débit de réfrigérant Compresseur du gaz Accumulateur Rafraîchissement Modèles concernés Chauffage 12,7 CuT 3MXM40M2V1B 3MXM52M2V1B 3AMXM52M2V1B Unité extérieure Vanne de détente électronique Échangeur de chaleur Thermistance de température d'air extérieur Thermistance (liquide) Filtre Tête Refnet 7,9 CuT...
- Page 28 Schéma de tuyauterie Unité extérieure Vanne de détente électronique Échangeur de chaleur Thermistance de température d'air extérieur Thermistance (liquide) Filtre Tête Refnet 7,9 CuT 7,9 CuT 6,4 CuT Pièce·A Tuyauterie (6,4 CuT) 7,9 CuT à fournir Thermistance de l'échangeur de chaleur Liquide 7,9 CuT 12,7 CuT...
- Page 29 Schéma de tuyauterie Unité extérieure Vanne de détente électronique Thermistance de température d'air extérieur 7,9 CuT Thermistance (liquide) Filtre Échangeur 7,9 CuT Récepteur de chaleur 7,9 CuT 6,4 CuT Pièce·A de liquide 9,5 CuT Tuyauterie (6,4 CuT) 7,9 CuT à fournir 9,5 CuT Liquide 7,9 CuT...
