SUN M10

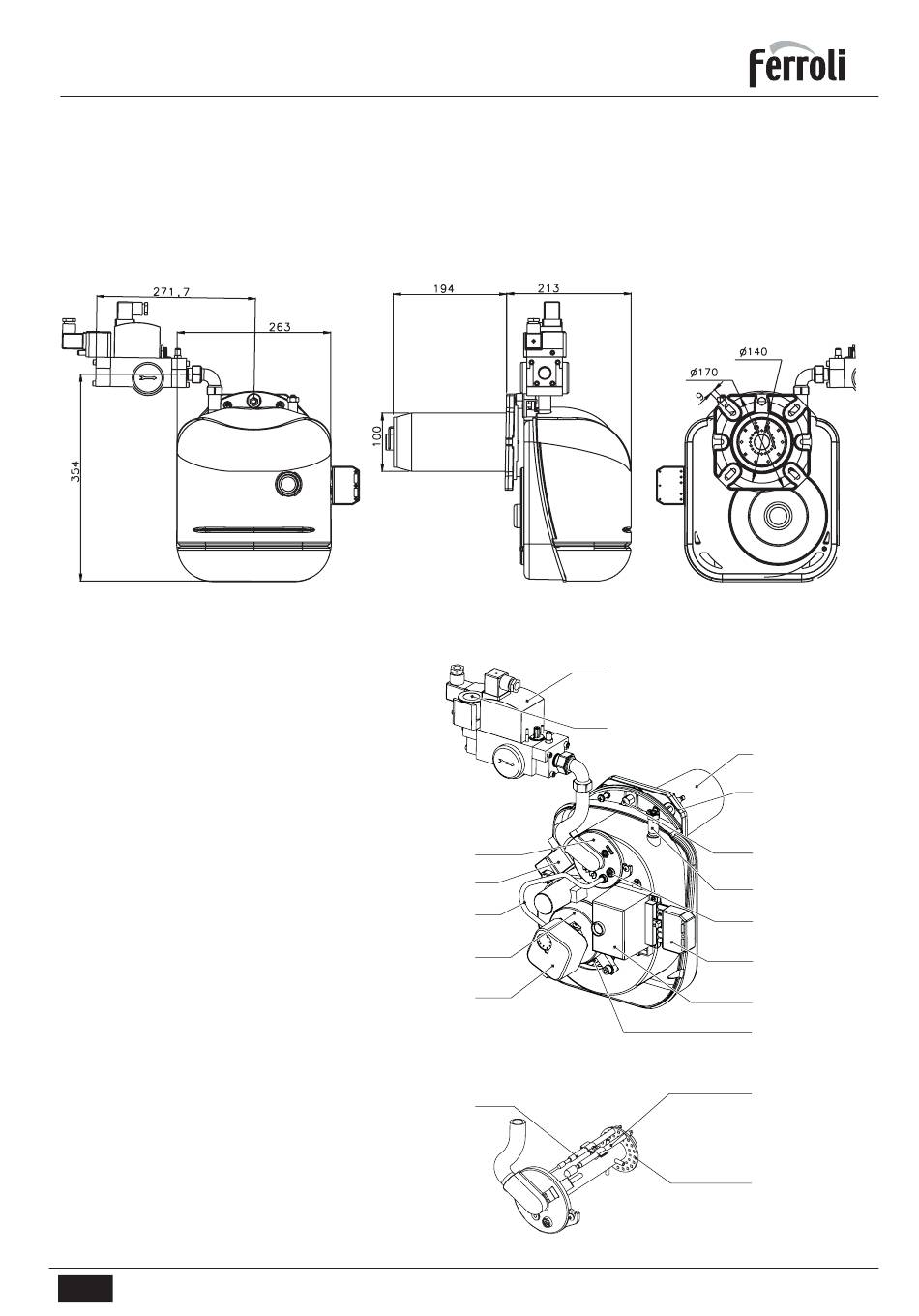

4. CARATTERISTICHE E DATI TECNICI

4.1 Dimensioni

4.2 Vista generale e componenti principali

Legenda
1 Vite regolazione testa
2 Trasformatore
3 Coperchio per ispezione testa di
combustione
4 Spine per collegamento elettrico
5 Motore
6 Pressostato aria
7 Apparecchiatura
9 Ventola
10 Elettrodo di accensione
11 Elettrodo di rilevazione
12 Testa di combustione
13 Pressostato gas
14 Boccaglio
15 Flangia bruciatore
16 Vite di fissaggio del bruciatore
alla flangia
17 Vite regolazione serranda aria
18 Valvola gas
19 Tubetto segnale aria
IT
fig. 14
3
2
19
5
6
Particolare testa bruciatore
11
Cod. 3540G441 - 05/2009 (Rev. 00)
18
13
14
15
16
17
1
4
7
9
10
12
fig. 15
19
