Page 1
USER MANUAL MANUAL DE INSTRUCCIONES NOTICE D’EMPLOI BEDIENUNGSANLEITUNG COMPACT 5...
Page 15
7.1. Schéma de configuration du bus de commande de la fonction Talkover 7.2. Liste de fonctions 7.3. Diagramme de fonctions 7.4. Diagramme des blocs ECLER se réserve le droit d’apporter des modifications de toute sorte sur ses produits qui peuvent altérer leurs spécifications.

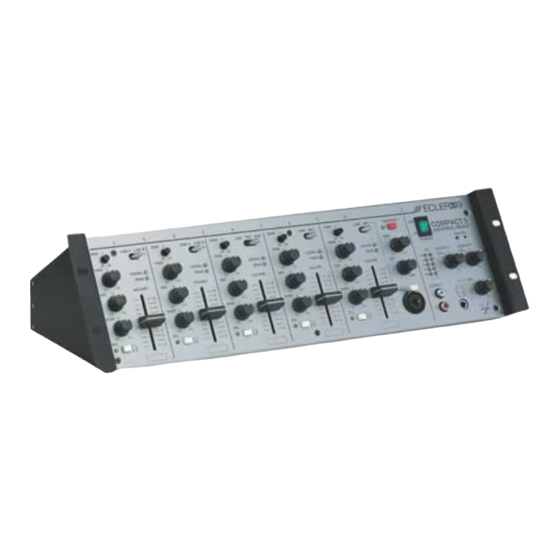

1. NOTE IMPORTANTE Nous vous remercions de la confiance que vous nous portez en choisissant notre mélangeur COMPACT 5. Pour obtenir le meilleur résultat de cet appareil, il est très important de lire attentivement les instructions ci-dessous avant de le brancher.
Le principal critère dont il faut tenir compte au moment de choisir l'emplacement de la console de mixage COMPACT 5 doit être le confort optimal de travail de l'opérateur, ainsi que la facilité de réalisation des connexions dont la console est le point de départ et d'arrivée.
à l'interrupteur s'allume immédiatement. Bien que le bruit produit par la mise en marche de la COMPACT 5 soit minime et pratiquement inexistant si l'opération est exécutée avec les commandes OUTPUT (12 et 15) inhibées, il est vivement conseillé de mettre en marche tous les appareils en respectant la séquence suivante : sources sonores, unité...
4.2. Pré-écoute La console COMPACT 5 est équipée d'un système de contrôle acoustique et visuel. Cette supervision s'effectue via un casque et un VU-METRE. En actionnant l'un des interrupteurs PFL (23), on entend via le casque et l'on visualise sur le VU-METRE le signal présent sur la (les) voie(s) d'entrée.
4.6. Sorties La console COMPACT 5 dispose de deux sorties OUTPUT 1 (30-31) et OUTPUT 2 (29) indépendantes. Chacune possède sa propre commande du volume. Il faut veiller, lorsque l'on manipule le niveau général de sortie de la table de mixage, à...
5.2. Entretien Il est interdit d’utiliser des substances dissolvantes ou abrasives pour nettoyer la face avant, celles-ci détériorant la sérigraphie. Nettoyer uniquement avec un chiffon humide. Attention! Jamais de l’eau ou tout autre liquide ne doit pénétrer par les orifices du panneau de commande.
7. DIAGRAMS 7. DIAGRAMAS 7. SCHÉMAS 7. DIAGRAMME 7.1. Talkover control bus configuration diagram 7.1. Diagrama de configuración del bus de control de talkover 7.1. Schéma de configuration du bus de commande de la fonction Talkover 7.1. Konfigurationsdiagramm für die Zuordnung der Talkover-Funktion...
7.2 Liste de fonctions 7.2. Funktionsliste 1. Contrôle des médiums, MID 1. Mittenregler, MID 2. Réglage de sensibilité d’entrée, GAIN 2. Eingangspegelregler, GAIN 3. Contrôle des aigus, TREB 3. Höhenregler, TREB 4. Indicateur lumineux, SIGNAL 4. LED Anzeige, SIGNAL 5. Sélecteur d’entrée 5.
