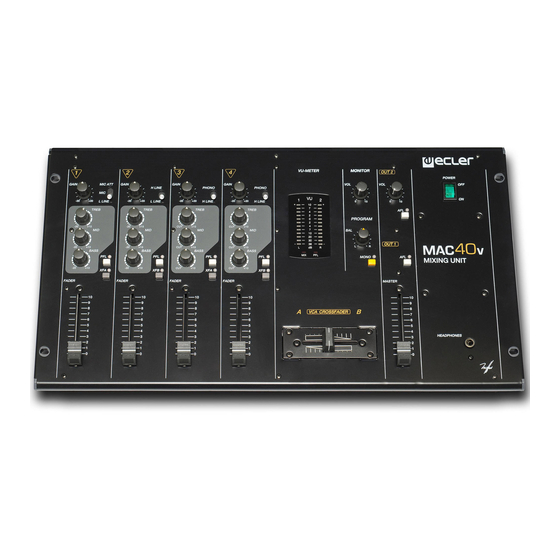

- Page 1 USER MANUAL MANUAL DE INSTRUCCIONES NOTICE D’EMPLOI BEDIENUNGSANLEITUNG MAC40v...
-
Page 3: Table Des Matières
7. DIAGRAMS 7.1. Configuration diagram 7.2. Function list 7.3. Function diagram 7.4. Block diagram All numbers subject to variation due to production tolerances. ECLER S.A. reserves the right to make changes or improvements in manufacturing or design which may affect specifications. -
Page 4: Important Remark
1. IMPORTANT REMARK We thank you for trusting on us and choosing our MAC40v mixer. In order to get the most in operation and efficiency from your mixing unit, it is VERY IMPORTANT for you - before you plug anything - to read this manual very carefully and take seriously into account all considerations specified within it. -
Page 5: Installation
3. INSTALLATION 3.1. Placement and mounting The first thing to take into account when looking for the placement of the MAC40v is your comfort and an easy access to all the connections. The MAC40v has 19" (482.6 mm), 6U (266 mm) rack mounting ears that allow you to place it in a standard rack. -
Page 6: Operation And Usage
Although the noise generated by powering up the MAC40v is reduced to a bare minimum and is nearly null with the MASTER (12 and 21) faders down, it is always advisable not to forget about this power-up sequence: sound sources, mixer, equalizers, active filters and power amplifiers. -
Page 7: Channel Gain And Equalization
8- Fix the screws of the plate. 4.5. Outputs The MAC40v mixer has two independent outputs, OUT1 and OUT2. Each one has its own volume control, with a sliding fader for OUT1 (21), and a rotary one for the OUT2 (12). -
Page 8: Considerations
Cable shielding, when connected to the chassis, must never be interconnected, so as to avoid ground loops. The MAC40v mixer has been designed for the lowest possible background noise. Independently from the electronic design itself, background noise level will directly depend on the right installation and use of the mixing unit. - Page 9 7.3. Diagrama de funciones 7.4. Diagrama de bloques Todos los datos están sujetos a variación debida a tolerancias de producción. ECLER S.A. se reserva el derecho de realizar cambios o mejoras en la fabricación o diseño que pudieran afectar las especificaciones.
-
Page 10: Nota Importante
Todos los canales disponen de un selector de entradas de palanca, control de ganancia independiente para cada una de las vías así como controles de tono de tres bandas. El MAC40v incorpora un potenciómetro CROSSFADER reemplazable exteriormente y asignable desde las vías. -
Page 11: Instalación
El MAC40v funciona con corriente alterna de 90 a 264V y 47 a 63 Hz. Todos los modelos MAC serie v equipan una fuente de alimentación sobredimensionada capaz de adaptarse sin ningún tipo de ajuste a la tensión de red de cualquier país del mundo. -
Page 12: Operación Y Uso
El MAC40v dispone de alimentación phantom para micrófonos equipados de condensador. Un jumper interno permite además inhibir el funcionamiento de la alimentación phantom. La entrada MIC del MAC40v se sirve de fábrica con el jumper interno en posición phantom ON”. Ver diagrama 7.1. -
Page 13: Ganancia Y Ecualización De Vía
8- Atornille. 4.5. Salidas La mesa MAC40v dispone de dos salidas OUT1 y OUT2 independientes. Cada una dispone de su propio control de volumen, empleando un fader deslizante para la salida principal OUT1 (21), y uno rotativo para la salida OUT2 (12). Esta sección equipa además, un control de balance BAL (20), común a ambas salidas y un conmutador MONO (19) que convierte en... -
Page 14: Consideraciones
La unidad de mezclas MAC40v se sirve ajustada a 0dBV/1V, aunque las salidas pueden modificarse internamente a +6dBV/2V. Ver diagrama 7.1. La salida OUT1 (34-35) es del tipo balanceado o simétrico siendo la distribución de su patillaje la siguiente: Vivo o señal directa >... - Page 15 6. CARACTÉRISTIQUES TECHNIQUES 7. SCHÉMAS 7.1. Diagramme de configuration 7.2. Liste de fonctions 7.3. Schéma de fonctions 7.4. Diagramme des blocs ECLER se réserve le droit d’apporter des modifications de toute sorte sur ses produits qui peuvent altérer leurs spécifications.
-
Page 16: Note Importante
1. NOTE IMPORTANTE Nous vous remercions de la confiance que vous nous portez en choisissant notre mélangeur MAC40v. Pour obtenir le meilleur résultat de cet appareil, il est très important de lire attentivement les instructions ci-dessous avant de le brancher. -
Page 17: Sources De Signal
La MAC40v fonctionne sur courant alternatif de 90 à 264 V (47 à 63 Hz). Tous les modèles MAC série v sont équipés d'une source d'alimentation capable de s'adapter sans aucun réglage spécifique à... -
Page 18: Fonctionnement Et Utilisation
à l'interrupteur s'allume immédiatement. Bien que le bruit produit par la mise en marche de la MAC40v soit minime et pratiquement inexistant si l'opération est exécutée avec les commandes MASTER (12-21) mis a zéro, il est vivement conseillé de mettre en marche tous les appareils en respectant la séquence suivante : sources sonores, unité... -
Page 19: Gain Et Égalisation Des Voies
2 et 4 au côté B du crossfader ou directement au bus de mixage principal. Le CROSSFADER de la MAC40v est équipé d'un circuit électronique VCA qui prolonge considérablement sa durée de vie et présente en outre l'avantage de pouvoir être remplacé de l'extérieur. -
Page 20: Divers
La console de mixage MAC40v est pré-réglée en sortie d'usine à 0dBV/1V. Il est cependant possible de modifier les réglages internes (à 6dBV/2V). Se reporter au schéma 7.1. La sortie OUT1 (34-35) est de type symétrique et son brochage est le suivant : Point chaud ou signal direct >... - Page 21 6. TECHNISCHE DATEN 7. DIAGRAMME 7.1. Konfiguration 7.2. Funktionsliste 7.3. Funktionsübersicht 7.4. Blockschaltbild Alle Angaben sind ohne Gewähr. Messwerte können produktionsbedingten Schwankungen unterliegen. ECLER S.A. nimmt sich das Recht heraus Veränderungen am Gerät vorzunehmen, die zur Verbesserung des Produktes beitragen.
-
Page 22: Wichtige Vorbemerkung
1. WICHTIGE VORBEMERKUNG Wir bedanken uns für Ihr Vertrauen, unseren MAC40v Mixer zu wählen. Bitte lesen Sie alle Erläuterungen in dieser Bedienungsanleitung sorgfältig durch, BEVOR Sie dieses Gerät anschließen. Eventuelle Reparaturen sollten nur von unserer technischen Service Abteilung durchgeführt werden, um einen optimalen Betrieb sicherzustellen. -
Page 23: Installation
Erstens der Komfort der Person, die den Mixer bedient und zweitens der einfache Zugriff an alle Kabelverbindungen vom oder zum Mixer. Der MAC40v Mixer besitzt 6 HE (266 mm) Rackohren zum Einbau in ein Standard 19" (482,6 mm) Rack-Gehäuse. Aufgrund der hohen Empfindlichkeit der Mikrophon- und Phonoeingänge sollte darauf geachtet werden, dass der Mixer nicht in der Nähe von elektrischen Störquellen aufgestellt wird... -
Page 24: Inbetriebnahme
MAC40v ist werkseitig auf PHANTOM “ON“ eingestellt. Siehe Diagramm 7.1. -LINE Eingänge: Durch den großen Unterschied der Ausgangspegel von CD und anderen LINE- Signalen (z.B. Tonbandgeräte) verfügt der MAC40v über verschiedene Eingänge für jede dieser Signalquellen. Die Nennempfindlichkeit der als HIGH LINE (27) bezeichneten Eingänge beträgt 0dBV (1V) und die als LOW LINE (26) bezeichneten -10dBV (316mV). -
Page 25: Vorhören
4.2. Vorhören Der MAC40v ist mit einem Vorhörsystem ausgestattet, welches Ihnen erlaubt, die verschiedenen Kanäle optisch auf dem VU-Meter oder akustisch über Kopfhörer bzw. den CUE Ausgang zu kontrollieren. Durch Betätigen eines der PFL- (7) oder AFL- (14-17) Schalter können Sie das (die) jeweilige(n) Eingangssignal(e) mit dem Kopfhörer oder VU-Meter überwachen. -
Page 26: Ausgänge
8- Schrauben Sie die Schrauben wieder fest. 4.5. Ausgänge Der MAC40v besitzt zwei voneinander unabhängige Ausgänge, OUT1 und OUT2. Für den Hauptausgang OUT1 (21) wurde ein Linearfader eingesetzt, für den Ausgang OUT2 (12) ein Drehpotentiometer. Beide Ausgänge sind mit einem gemeinsamen Balance-Regler BAL (20) und einem MONO Schalter (19) ausgestattet. -
Page 27: Weitere Erläuterungen
Um das Auftreten von Erdungsschleifen zu verhindern, dürfen die Abschirmungen der Anschlußkabel keinesfalls miteinander verbunden werden. Bei der Entwicklung des MAC40v wurde größter Wert auf die Minimierung des Hintergrundrauschens gelegt. Unabhängig davon hängt der Rauschpegel direkt von der korrekten Installation und Bedienung des Mixers ab. -
Page 28: Technical Characteristics
6. TECHNICAL CHARACTERISTICS 6. CARACTERÍSTICAS TÉCNICAS 6. CARACTÉRISTIQUES TECHNIQUES 6. TECHNISCHE DATEN Inputs Sensitivity nom/Impedance LINE (LOW) -10dBV/50K: LINE (HIGH) 0dBV/50k: PHONO -40dBV/50k: MICRO (BAL) -50dBV/>1k: MICRO ATT.(BAL) -30dBV/>1k: 0dBV/7k: Outputs Level/Minimum Load OUT 2 0(+6)dBV 1(2)V */2.2k: OUT 1 (BAL) 0(+6)dBV 1(2)V */600: 0dBV/10k: 0dBV/10k:... -
Page 29: Diagrams
7. DIAGRAMS 7. DIAGRAMAS 7. SCHÉMAS 7. DIAGRAMME 7.1. Configuration diagram 7.1. Diagrama de configuración 7.1. Diagramme de configuration 7.1. Konfiguration... -
Page 30: Function List
7.2. Function list 7.2. Lista de funciones 1. Input selector 1. Selector de entradas 2. Input sensitivity adjust, GAIN 2. Ajuste de la sensibilidad de entrada, GAIN 3. Treble control, TREB 3. Control de agudos, TREB 4. Midrange control, MID 4. -
Page 31: Liste De Fonctions
7.2 Liste de fonctions 7.2. Funktionsliste 1. Sélecteur d’entrée 1. Eingangswahlschalter 2. Réglage de sensibilité d’entrée, GAIN 2. Eingangspegelregler, GAIN 3. Contrôle des aigus, TREB 3. Höhenregler, TREB 4. Contrôle des médiums, MID 4. Mittenregler, MID 5. Indicateur lumineux de PFL 5. -
Page 32: Function Diagram
7.3. Function diagram 7.3. Diagrama de funciones 7.3. Schéma de fonctions 7.3. Funktionsübersicht... -
Page 33: Block Diagram
7.4. Block diagram 7.4. Diagrama de bloques 7.4. Diagramme des blocs 7.4. Blockschaltbild... - Page 34 ECLER Laboratorio de electropacústica S.A. Motors 166p168, 08038 Barcelona, Spain INTERNET http://www.ecler.com Epmail: info@ecler.es 50.0057.02.03...
