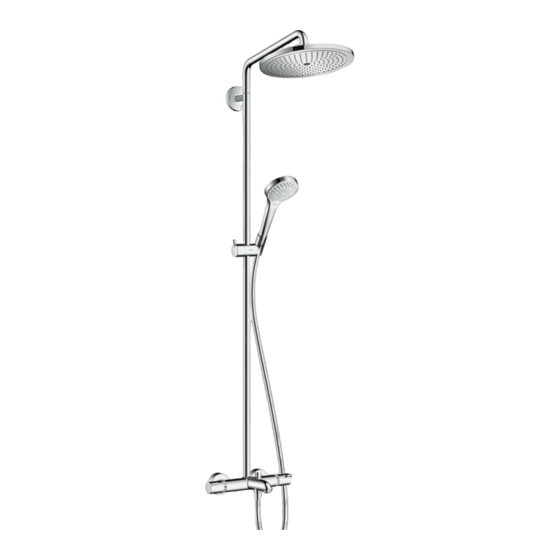

Hansgrohe Croma Select S 280 1jet Showerpipe 26792000 Mode D'emploi / Instructions De Montage

Masquer les pouces Voir aussi pour Croma Select S 280 1jet Showerpipe 26792000:

Mode d'emploi / instructions de montage (40 pages)

Mode d'emploi / instructions de montage (44 pages)

page de 40

/ 40
Signets

Les langues disponibles

Liens rapides

Télécharger ce manuel

ZH 用户手册 / 组装说明

‫دليل االستخدام / تعليمات التجميع‬

Croma Select S 280 1jet Showerpipe

Sommaire des Matières pour Hansgrohe Croma Select S 280 1jet Showerpipe 26792000

Page 1 ZH 用户手册 / 组装说明 Croma Select S 280 1jet Showerpipe ‫دليل االستخدام / تعليمات التجميع‬...
Page 2 Deutsch Sicherheitshinweise Symbolerklärung Safety Function Einjustieren Montagehinweise Wartung Maße Durchflussdiagramm    Bedienung Reinigung Serviceteile Sonderzubehör Technische Daten Prüfzeichen Störung Ursache Abhilfe Montage siehe Seite 31...
Page 3 Français Consignes de sécurité Description du symbole Safety Function Réglage Instructions pour le montage Entretien Dimensions Diagramme du débit    Instructions de service Nettoyage Pièces détachées Accessoires en option Informations techniques Classification acoustique et débit Dysfonctionnement Origine Solution Montage voir pages 31...
Page 4 English Safety Notes Symbol description Safety Function Adjustment Installation Instructions Maintenance Dimensions Flow diagram    Operation Cleaning Technical Data Spare parts Special accessories Test certificate Fault Cause Remedy Assembly see page 31...
Page 5 Italiano Indicazioni sulla sicurezza Descrizione simbolo Safety Function Taratura Istruzioni per il montaggio Manutenzione Ingombri Diagramma flusso    Procedura Pulitura Parti di ricambio Accessori speciali Dati tecnici Segno di verifica Problema Possibile causa Rimedio Montaggio vedi pagg. 31...
Page 6 Español Indicaciones de seguridad Descripción de símbolos Safety Function Puesta a punto Indicaciones para el montaje Mantenimiento Dimensiones Diagrama de circulación    Manejo Limpiar Repuestos Opcional Datos técnicos Marca de verificación Problema Causa Solución Montaje ver página 31...
Page 7 Nederlands Veiligheidsinstructies Symboolbeschrijving Safety Function Correctie Montage-instructies Onderhoud Maten Doorstroomdiagram    Bediening Reinigen Service onderdelen Toebehoren Technische gegevens Keurmerk Storing Oorzaak Oplossing Montage zie blz. 31...
Page 8 Dansk Sikkerhedsanvisninger Symbolbeskrivelse Safety Function Monteringsanvisninger Justering Service Målene Gennemstrømningsdiagram    Brugsanvisning Tekniske data Rengøring Reservedele Specialtilbehør Godkendelse Fejl Årsag Hjælp Montering se s. 31...
Page 9 Português Avisos de segurança Descrição do símbolo Safety Function Afinação Avisos de montagem Manutenção Medidas Fluxograma    Funcionamento Limpeza Peças de substituição Acessórios especiais Dados Técnicos Marca de controlo Falha Causa Solução Montagem ver página 31...
Page 10 Polski Wskazówki bezpieczeństwa Opis symbolu Safety Function Regulacja Wskazówki montażowe Konserwacja Wymiary Schemat przepływu    Obsługa Czyszczenie Części serwisowe Dane techniczne Wyposażenie specjalne Znak jakości Usterka Przyczyna Pomoc Montaż patrz strona 31...
Page 11 Česky Bezpečnostní pokyny Popis symbolů Safety Function Pokyny k montáži Nastavení Údržba Rozmìry Diagram průtoku    Ovládání Technické údaje Čištění Servisní díly Zvláštní příslušenství Zkušební značka Porucha Příčina Odstranění Montáž viz strana 31...
Page 12 Slovensky Bezpečnostné pokyny Popis symbolov Safety Function Nastavenie Pokyny pre montáž Údržba Rozmery Diagram prietoku    Obsluha Čistenie Servisné diely Technické údaje Zvláštne príslušenstvo Osvedčenie o skúške Porucha Príčina Pomoc Montáž viď strana 31...
Page 13 中文安全技巧装配时为避免挤压和切割受伤，必须戴上手套。头顶花洒夹持杆只为夹持头顶花洒而设计，不得让其承载其它物品！本产品只允许作为洗浴、卫生和洁身之用。不得让儿童和肢体、精神和/或意识有障碍的成人在不受监管的情况下使用淋浴系统。受酒精或毒品影响的人员不得使用淋浴系统。必须避免让身体敏感部位（如眼睛）接触到莲蓬头喷水。必须保持莲蓬符号说明头与人头之间有足够的距离。请勿使用含有乙酸的硅胶！该产品不得作扶柄使用。必须安装单独的扶柄。冷热水管间过大的压力差必须予以平衡。安全功能 (参见第页安装提示恒温阀芯的安全功能可以预先设定所希望的最高出水温度，例安装前必须检查产品是否受到运输损害。安装后将不认可运输损害或表如最高温度为 ℃ 面损伤。管道和阀门必须根据通用标准进行安装、冲洗和检查。校准 (参见第页请遵守当地国家现行的安装规定。安装完成后必须检查调温器的出水温度。如在取水处测量所得本安装说明中所规定的安装尺寸理想用于身高左右的人士。的温度与调温器上设定的温度有偏差，那么必须进行调整。尺寸可根据需要进行修改。在这种情况下，您必须留意，如果安装高度改变，则花洒到地板的最小高度也随之改变，且必须考虑到连接尺寸的改变。由有资格的专业人员进行产品安装时请注意：在所有加固区域中，加固保养 (参见第页表面是否平整（无突出的接缝或瓷砖），墙体结构是否适合产品安装且单向阀必须在符合国家或当地的法律的情况下按照未显露出任何缺点。定期检查（至少一年一次）。必须使用预装配好的过滤器芯，以保障手持花洒达到标准水流量并避为了保证恒温器的稳定运转，请务必定期从最热到最冷转动免从管网中冲出污物。污物可损害功能和/或导致损坏手持花洒的功能调温器。件，对由此所产生的损害汉斯格雅公司将不承担责任。...
Page 14 Русский Указания по технике безопасности Описание символов Safety Function Настройка Указания по монтажу Техническое обслуживание Размеры Схема потока    Эксплуатация Очистка Κомплеκт Специальные принадлежности Технические данные Знак технического контроля Неисправность Причина Устранение неисправности Монтаж см. стр. 31...
Page 15 Magyar Biztonsági utasítások Szimbólumok leírása Safety Function Beszerelés Szerelési utasítások Karbantartás Méretet Átfolyási diagramm    Használat Tisztítás Műszaki adatok Tartozékok Egyéb tartozék Vizsgajel Hiba Megoldás Szerelés lásd a oldalon 31...
Page 16 Suomi Turvallisuusohjeet Merkin kuvaus Safety Function Asennusohjeet Säätö Huolto Mitat Virtausdiagrammi    Käyttö Tekniset tiedot Puhdistus Varaosat Erityisvaruste Koestusmerkki Häiriö Toimenpide Asennus katso sivu 31...
Page 17 Svenska Säkerhetsanvisningar Symbolförklaring Safety Function Inställning av maxtemperatur Monteringsanvisningar Skötsel Måtten Flödesschema    Hantering Tekniska data Rengöring Reservdelar Specialtillbehör Testsigill Störning Orsak Åtgärd Montering se sidan 31...
Page 18 Lietuviškai Saugumo technikos nurodymai Simbolio aprašymas Apsaugos funkcija Montavimo instrukcija Nustatymas Techninis aptarnavimas Išmatavimai Pralaidumo diagrama    Eksploatacija Techniniai duomenys Valymas Atsarginės dalys Specialūs priedai Bandymo pažyma Gedimas Priežastis Priemonė Montavimas žr. psl. 31...
Page 19 Hrvatski Sigurnosne upute Opis simbola Safety Funkcija Regulacija Upute za montažu Održavanje Mjere Dijagram protoka    Upotreba Tehnički podatci Čišćenje Rezervni djelovi Posebni pribor Oznaka testiranja Greška Uzrok Otklanjanje Sastavljanje pogledaj stranicu 31...
Page 20 Türkçe Güvenlik uyarıları Simge açıklaması Safety Function Ayarlama Montaj açıklamaları Bakım Ölçüleri Akış diyagramı    Kullanımı Temizleme Yedek Parçalar Teknik bilgiler Özel aksesuarlar Kontrol işareti arıza sebep yardım Montajı bakınız sayfa 31...
Page 21 Română Instrucţiuni de siguranţă Descrierea simbolurilor Funcţia de siguranţă Reglare Instrucţiuni de montare Întreţinere Dimensiuni Diagrama de debit    Utilizare Curăţare Piese de schimb Date tehnice Accesorii opţionale Certificat de testare Deranjament Cauza Măsuri de remediere Montare vezi pag. 31...
Page 22 Ελληνικά Υποδείξεις ασφαλείας Περιγραφή συμβόλων Safety Function Λ Χ Ρύθμιση Οδηγίες συναρμολόγησης Συντήρηση Διαστάσεις Διάγραμμα ροής    Χειρισμός Καθαρισμός Ανταλλακτικά Ειδικά αξεσουάρ Τεχνικά Χαρακτηριστικά Λ Σήμα ελέγχου Βλάβη Αιτία Διόρθωση - Β - Β - Ρ - Χ Συναρμολόγηση...
Page 23 Slovenski Varnostna opozorila Opis simbola Varnostna funkcija . Nastavitev Navodila za montažo Č Vzdrževanje Mere Diagram pretoka    Upravljanje Č Tehnični podatki Čiščenje Rezervni deli Poseben pribor Preskusni znak Napaka Vzrok Pomoč Montaža glejte stran 31...
Page 24 Estonia Ohutusjuhised Sümbolite kirjeldus Turvafunktsioon Paigaldamisjuhised Reguleerimine Hooldus Mõõtude Läbivooludiagramm    Kasutamine Tehnilised andmed Puhastamine Varuosad Spetsiaalne lisavarustus Kontrollsertifikaat Rike Põhjus Lahendus Paigaldamine vt lk 31...
Page 25 Latvian Drošības norādes ē ē ē ķ ņ Simbolu nozīme ē ķ ē ķ ņ Drošības funkcija ļ ē ķ ē ķ ē ķ Ieregulēšana Norādījumi montāžai ē ē ķ ē ē ē ļ ņ ē Apkope ē ē ņ ē...
Page 26 Srpski Sigurnosne napomene Opis simbola Safety funkcija Podešavanje Instrukcije za montažu Održavanje Mere Dijagram protoka    Rukovanje Čišćenje Tehnički podaci Rezervni delovi Poseban pribor Ispitni znak Smetnja Uzrok Pomoć Montaža vidi stranu 31...
Page 27 Norsk Sikkerhetshenvisninger Symbolbeskrivelse Safety Function Montagehenvisninger Justering Vedlikehold Mål Gjennomstrømningsdiagram    Betjening Tekniske data Rengjøring Servicedeler Ekstratilbehør Prøvemerke Feil Årsak Feilrettelse Montasje se side 31...
Page 28 БЪЛГАРСКИ Указания за безопасност Описание на символите Safety Function Б Юстиране А Указания за монтаж Поддръжка Размери Диаграма на потока    Обслужване Почистване Сервизни части Специални принадлежности Технически данни Контролен знак Неизправност Причина Помощ - Ц - Ю - Ц...
Page 29 Shqip Udhëzime sigurie Përshkrimi i simbolit Funksionet e sigurisë Justimi Udhëzime për montimin Mirëmbajtja Përmasat Diagrami i qarkullimit    Përdorimi Pastrimi Pjesët e servisit Pajisje të posaçme Të dhëna teknike Shenja e kontrollit Demtim Shkaku Ndihme Montimi shih faqen 31...
Page 30 ‫عربي‬ ‫خاصية عدم التدفق العكسي‬ ‫تنبيهات األمان‬ !‫المنتج مخصص فقط لماء الشرب‬ ‫يجب إرتداء قفازات لليد أثناء التركيب لتجنب حدوث أخطار اإلنحشار أو‬ .‫الجروح‬ ‫وظيفة ذراع دش الرأس هي فقط اإلمساك بدش الرأس، ولذلك يجب عدم‬ .‫التحميل عليه بأشياء أخرى‬ ‫ال...
Page 31 36 mm Silicone X + 36 mm max. 39 mm max. 5 mm SW 24 mm SW 30 mm SW 4 mm...
Page 32 Ø 6 SW 8 mm SW 3 mm SW 2 mm...
Page 33 SW 2 mm 97708000 SW 17 mm...
Page 34 z. B. 42°C for example 42°C SW 3mm SW 3 mm...
Page 35 SW 3 mm SW 10 mm SW 30 mm SW 3 mm ⁄ ⁄ ⁄ ⁄ ⁄ ⁄ ⁄ ⁄ ⁄ ⁄ 红色 ⁄ ⁄ ⁄ ⁄ ⁄ ⁄ ⁄ ⁄ ⁄ ⁄ ⁄ ⁄ ⁄ ‫أحمر‬ ⁄ ⁄ ⁄ SW 30 mm SW 10 mm...
Page 36 DE Reinigungsempfehlung / Garantie / Kontakt SV Rengöringsrekommendationer / Garanti / Contacto FR Recommandation pour le nettoyage / Garanties / Contact LT Valymo rekomendacijos / Garantija / Kontaktai EN Cleaning recommendation / Warranty / Contact HR Preporuke za čišćenje / Garancija / Kontakt IT Raccomandazione di pulizia / Garanzia / Contatto TR Temizleme önerisi / Garanti / Temas ES Recomendaciones para la limpieza / Garantía / Contacto RO Recomandări pentru curăţare / Garanţie / Contact NL Aanbevelingen inzake reiniging / Garantie / Contact EL Σύσταση καθαρισμού / Εγγύηση / επαφή DK Rensning, anbefaling / Garanti / Kontakt SL Priporočilo za čiščenje / Garancija / Kontakt PT Recomendações de limpeza / Garantia / Contacto ET Puhastussoovitused / Garantii / Kontakt PL Zalecenie dotyczące pielęgnacji / Gwarancja / Kontakt...
Page 37 SW 4 mm SW 4 mm > 1 min P-IX DVGW SVGW WRAS KIWA 26792000...
Page 38 Croma Select S 280 1jet Showerpipe Ø 280 Ø 22 ±12 max. 100 0,60 0,55 0,50 0,45 0,40 0,35 0,30 0,25 0,20 0,15 0,10 0,05 0,00 Q = l/min 9 12 15 18 21 24 27 30 Q = l/sec...
Page 39 开 ‫فتح‬ ē >40° C 热冷关 ‫ساخن‬ ‫بارد‬ ē ‫إغالق‬...
Page 40 Croma Select S 280 1jet Showerpipe · · · · ·...
