palo motore
palo basso
Rev. 7 - 06.2012
E M
B
palo alto
palo motore
VELOMBRA SRL  MANUALE UTENTE  INTREPID

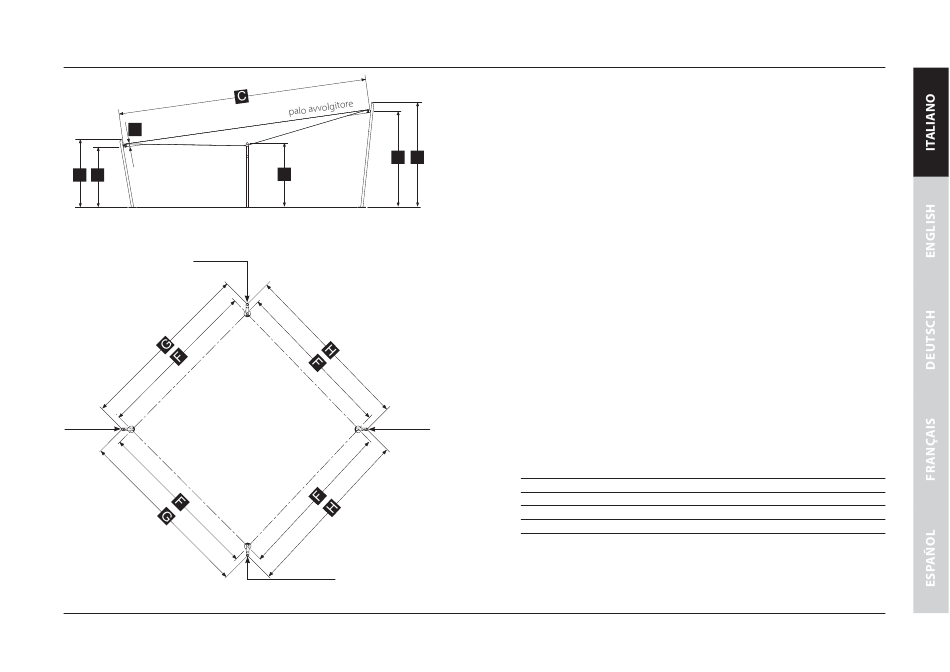

VERSIONE FISSAGGIO A TERRA
B C D E
MOD. 4
2760 5440 2400 3300
MOD. 5 2760 6840 2400 3300
MOD. 6
2760 8400 2400 3800
MOD. 7 2760 9800 2400 3800
QUOTA F: riferita da centro piastra a centro piastra
QUOTA G, H: riferita da centro testa palo a centro testa palo
F G H I M Ø
3382 4040 4180 2685 3685 80
4382 5040 5080 2685 3685 120
5382 6040 6200 2685 4190 120
6382 7042 7176 2685 4190 120
