installation
air aMBiant
iMportant
Dans le cas d'une installation qui nécessite
l'aspiration de l'air ambiant pour la combustion,
retirer la plaque d'obturation du socle et/ou du
fond isolant, le cas échéant.
Une installation dans une maison mobile néces-
site l'aspiration de l'air extérieur.

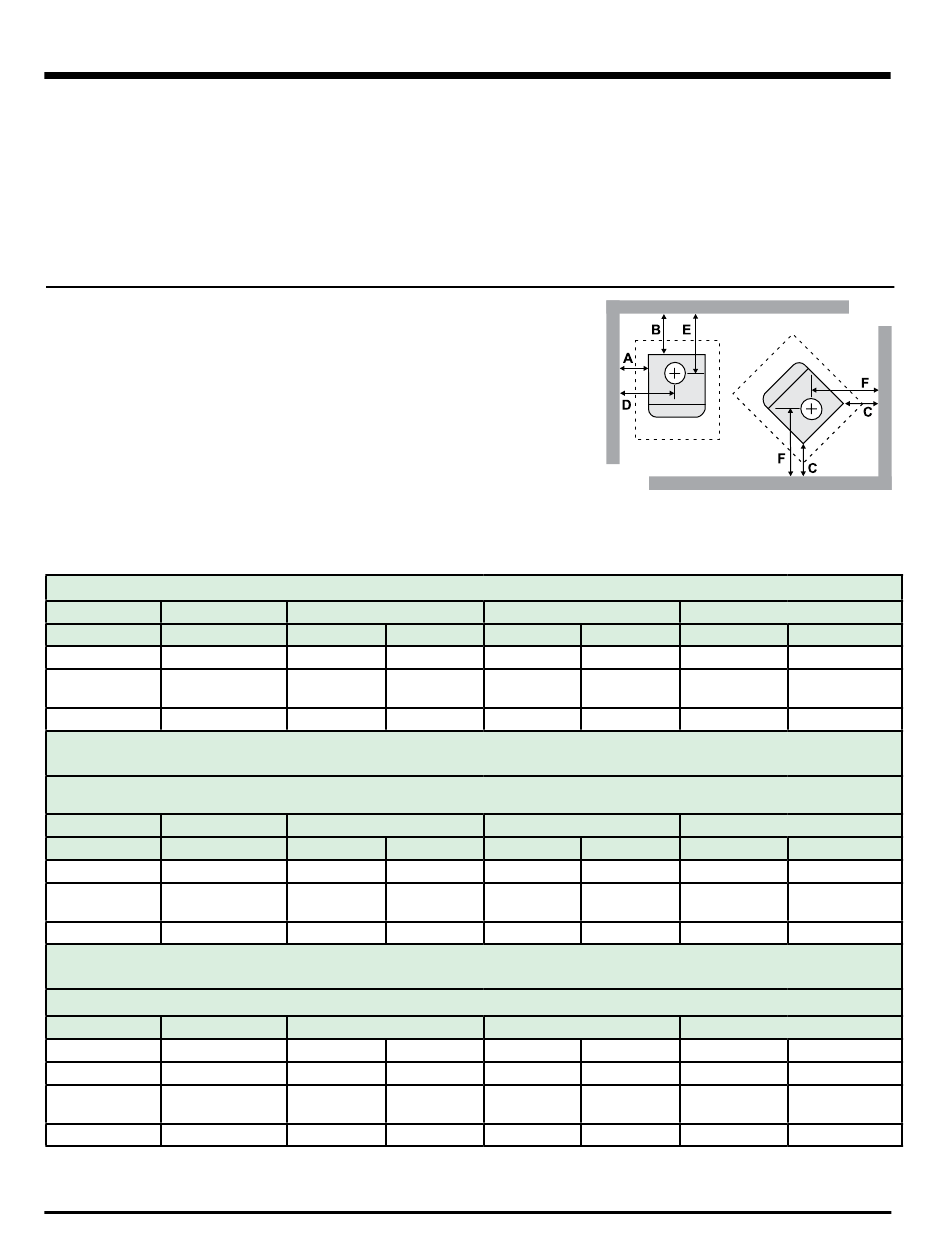

déGaGeMents MiniMuMs
auX MatériauX coMBustiBles
Veuillez lire attentivement la section suivante pour connaître les dégagements à respecter
selon que l'appareil est muni d'un déflecteur arrière ou d'un diffuseur Airmate.
Les distances de dégagement «Du poêle» sont mesurées de la plaque du dessus du poêle à
un mur latéral ou à un coin, et de l'écran thermique arrière (du poêle) au mur arrière.
les dégagements peuvent seulement être réduits par des matériaux approuvés par
l'autorité réglementaire.
REMARQUE : Les codes et règlements locaux peuvent avoir préséance sur certaines distances de dégage-
ment mentionnées dans le présent manuel. Vérifier auprès de votre inspecteur local.
installation résidentielle - évent de type «c» (paroi simple)
Modèle de poêle
F2405M
avec Airmate
avec déflecteur
d'arrière
S2405M
Surélevé
installation résidentielle à dégagement réduit (utiliser les composants de tuyauterie exigés)
Lorsque le poêle est installé comme appareil résidentiel à dégagement réduit, un connecteur homologué à double paroi est exigé, à partir du
collet du poêle jusqu'au plafond.
Modèle de poêle
F2405M
avec Airmate
avec déflecteur
d'arrière
S2405M
Surélevé
Maison mobile à dégagement réduit (utiliser les composants de tuyauterie exigés)
Le conduit d'évent «C» à simple paroi n'est pas approuvé pour installation dans une maison mobile (voir les Instructions pour maison mobile).
Modèle de poêle
F2405M
avec Airmate
avec déflecteur
d'arrière
S2405M
Surélevé
8
Les appareils sur socle sont munis de deux
choix de prise d'air extérieure. Ne pas retirer la
plaque d'obturation à l'arrière du socle lorsque
celui-ci est installé avec le fond isolant. La retirer
seulement si la prise d'aspiration extérieure est
située à l'arrière.
Pour les appareils sur pattes, utiliser la prise
d'aspiration du fond isolant.
Du poêle
A
B
16" (406 mm)
11" (279 mm)
18" (457 mm)
12" (304 mm)
16" (406 mm
11" (279 mm)
Du poêle
A
B
15" (381 mm)
5.5" (139 mm)
15" (381 mm)
6.5" (165 mm)
15" (381 mm)
5.5" (139 mm)
Du poêle
A
B
15" (381 mm)
5.5" (139 mm)
15" (381 mm)
6.5" (165 mm)
15" (381 mm)
5.5" (139 mm)
remarque: après avoir enlevé la plaque
Du coin
C
D
6" (152 mm)
28" (710 mm)
6.5" (165 mm)
30" (762 mm)
6" (152 mm)
28" (710 mm)
Du coin
C
D
4" (101 mm)
27" (685 mm)
6" (152 mm)
27" (685 mm)
4" (101 mm)
27" (685 mm)
Du coin
C
D
4" (101 mm)
27" (685 mm)
6" (152 mm)
27" (685 mm)
4" (101 mm)
27" (685 mm)
d'obturation, replier les deux
languettes vers l'extérieur pour
faciliter l'installation de la prise
d'air extérieure.
Du centre du conduit de cheminée
E
F
17.5" (444 mm)
17.5" (444 mm)
18.5" (469 mm)
19.5" (495 mm)
17.5" (444 mm)
19" (483 mm)
Du centre du conduit de cheminée
E
F
12" (304 mm)
15.5" (393 mm)
13" (330 mm)
17.5" (444 mm)
12" (304 mm)
17" (432 mm)
Du centre du conduit de cheminée
E
F
12" (304 mm)
15.5" (393 mm)
13" (330 mm)
17.5" (444 mm)
12" (304 mm)
17" (432 mm)
Regency Freestanding Woodstove
