4.5 RÉGLAGE DE LA TÊTE DE COMBUSTION,
Le réglage de la tête de combustion varie en fonction du débit du brûleur.
Procéder comme suit pour la régler:
Tourner la vis de réglage (8) dans le sens des aiguilles d'une montre ou dans le sens inverse jusqu'à ce que
l'encoche gravée sur la bride de réglage (9) coïncide avec le plan externe du groupe porte gicleur (5).
Exemple pour le type 394T1
La bride de réglage (9) est réglée sur l'encoche 2,5 dans l'exemple, ce qui signifie que le brûleur est réglé
pour un débit de 9,8 Kg/h avec la pression de la pompe à 14 bars et en utilisant un gicleur de 2,25 GPH,
comme indiqué sur le tableau de référence.
4.6 RÉGLAGE VOLET D'AIR ET PRESSION POMPE
REGLAGE 1 ère ALLURE

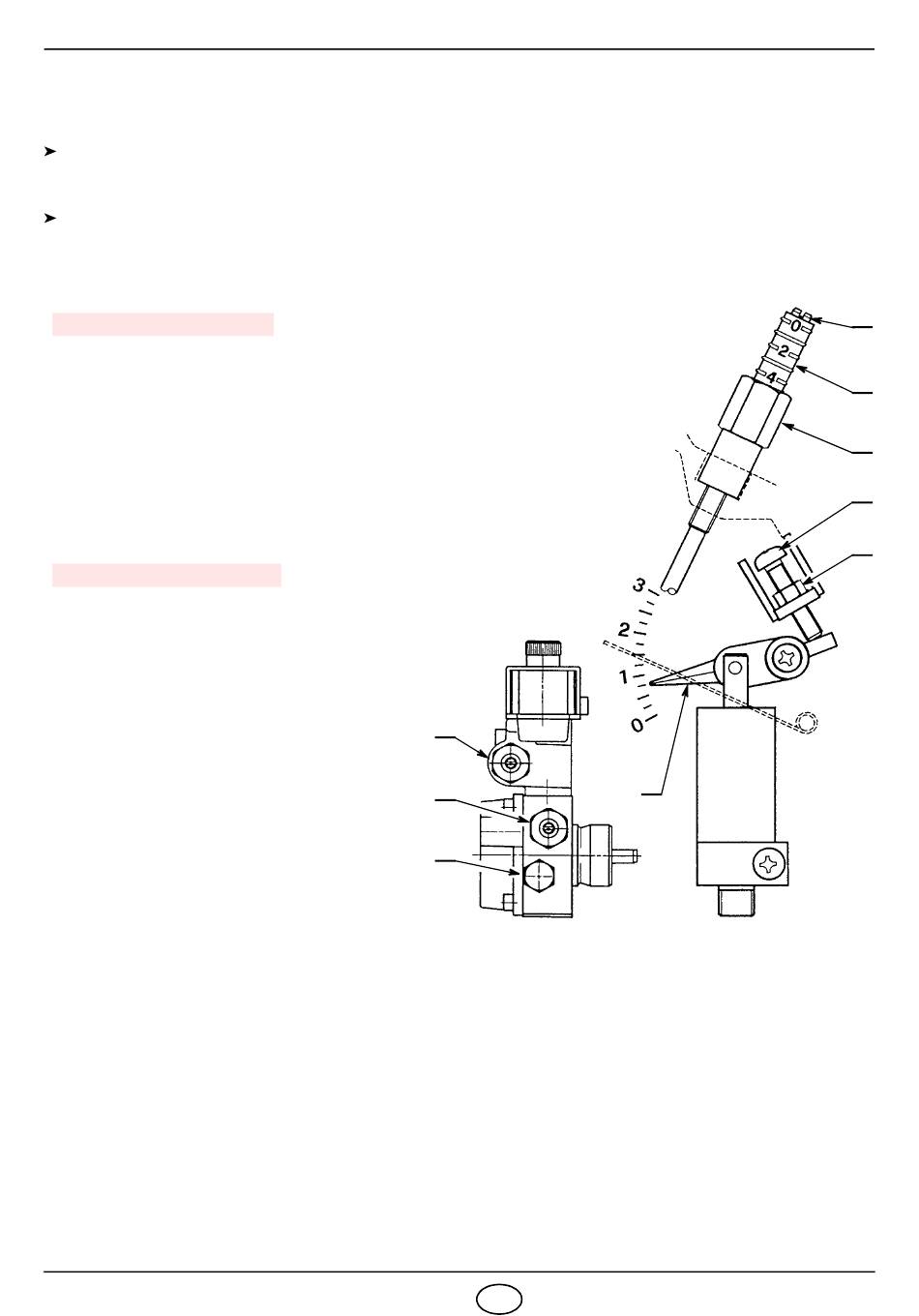

RÉGLAGE VOLET D'AIR, (fig. 16)
Desserrer l'écrou (1), tourner la vis (2) jusqu'à ce que l'index (3) atteigne
la position désirée.
Après bloquer l'écrou (1).
RÉGLAGE PRESSION POMPE, (fig. 17)
La pompe est réglée en usine sur 9 bar.
Si la pression doit être modifiée, il suffit de tourner la vis (7).
Le manomètre pour le contrôle de la presseion doit être monté à la place
du bouchon (8).
REGLAGE 2 ème ALLURE
RÉGLAGE VOLET D'AIR, (fig. 16)
Desserrer l'écrou (4), tourner la vis (5) jusqu'à
ce que l'index (6) atteigne la position désirée.
Après bloquer l'écrou (4).
A l'arrêt du brûler, le volet d'air se ferme auto-
matiquement, jusqu'à une dépression max. de
0,5 mbar dans la cheminée.
RÉGLAGE PRESSION POMPE, (fig. 17)
La pompe est réglée en usine sur 14 bar.
Si la pression doit être modifiée, il suffit de tour-
ner la vis (9).
Le manomètre pour le contrôle de la presseion
doit être monté à la place du bouchon (8).
