Installation de L'unité Intérieure (2)
11.

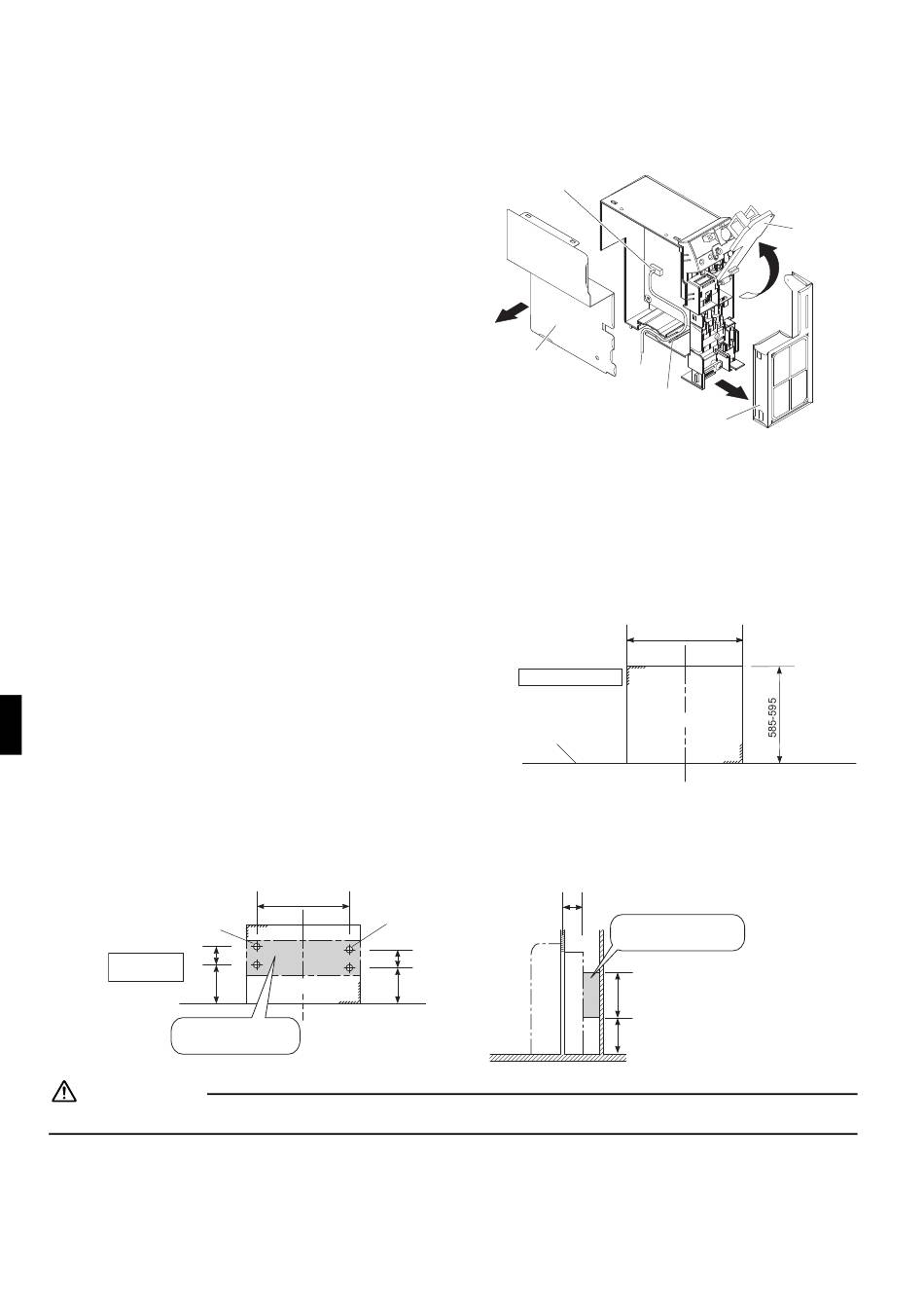

En cas de raccordement à un système HA
1) Démontez le boîtier électrique. (Cf. 3 Mode de
réglage des différentes adresses à la page 7.)
2) Coupez les chevilles à l'aide de pinces.
3) Câblez de la façon illustrée dans le diagramme
et branchez le cordon de connexion sur le
connecteur S21.
4) Fixez le couvercle de la plaque métallique avant et
le capteur du thermistor et remettez en place le
boîtier électrique.
5) Fixez les connecteurs 5P, 6P et 7P.
6) Remettez en place le couvercle de la plaque
métallique avant et la plaque de sécurité du capteur.
Installation à moitié dissimulée
Seuls les points propres àcette installation sont indiqués ici. Pour toute instruction supplémentaire, reportez-vous à Installation
en saillie.
1.
Ouverture murale
• Percez une ouverture dans le mur de la taille indiquée sur
l'illustration de droite.
2.
Installation d'une plaque supplémentaire pour fixer l'unité principale
• L'arrière de l'unité peut être fixé par des vis aux points indiqués sur l'illustration ci-dessous. Veillez à installer la plaque
supplémentaire en fonction de la profondeur du mur interne.
Trou des vis
150
Point de
fixation arrière
250
Plaque supplémentaire
(À se procurer sur place)
ATTENTION
1) Utilisez la plaque supplémentaire d'installation de l'unité principale ou un espace se formera entre l'unité et le mur.
14
644
Trou des vis
140
Ouverture
230
Connecteur HA
(S21)
Couvercle de la plaque
métallique latérale
Cordon HA
Couvercle de la plaque métallique avant
Taille de l'ouverture
Sol
95
Plaque supplémentaire
(À se procurer sur place)
250
200
Plaque de
sécurité du
capteur
S 2
1
2) Cheville
670-690
(Unité: mm)
Ouverture
(Unité: mm)
■
Français
