Étape 7 : Fixez le panneau de revêtement sur la
porte
Avec les vis à bois #10 fournies, fixez le panneau de revêtement
sur la porte (Voir la Figure 19).
Étape 8 : Installez le joint de porte
Pressez le joint de porte dans le canal de la porte. Assurez-vous
que les coins de joint sont bien insérés.
Étape 9 : Installez la porte
Remettez les douilles d'adaptateur de charnière du haut et du bas
(ôtées à l'étape 6) en place dans les adaptateurs de charnière.
Installez la porte en inversant la procédure de l'tape 2. Remettez
la goupille de charnière du haut de façon à ce que la tête de vis
soit au niveau de la surface supérieure de la charnière.
INSTRUCTIONS D'INSTALLATION
DE PANNEAU DE REVÊTEMENT COMPLET

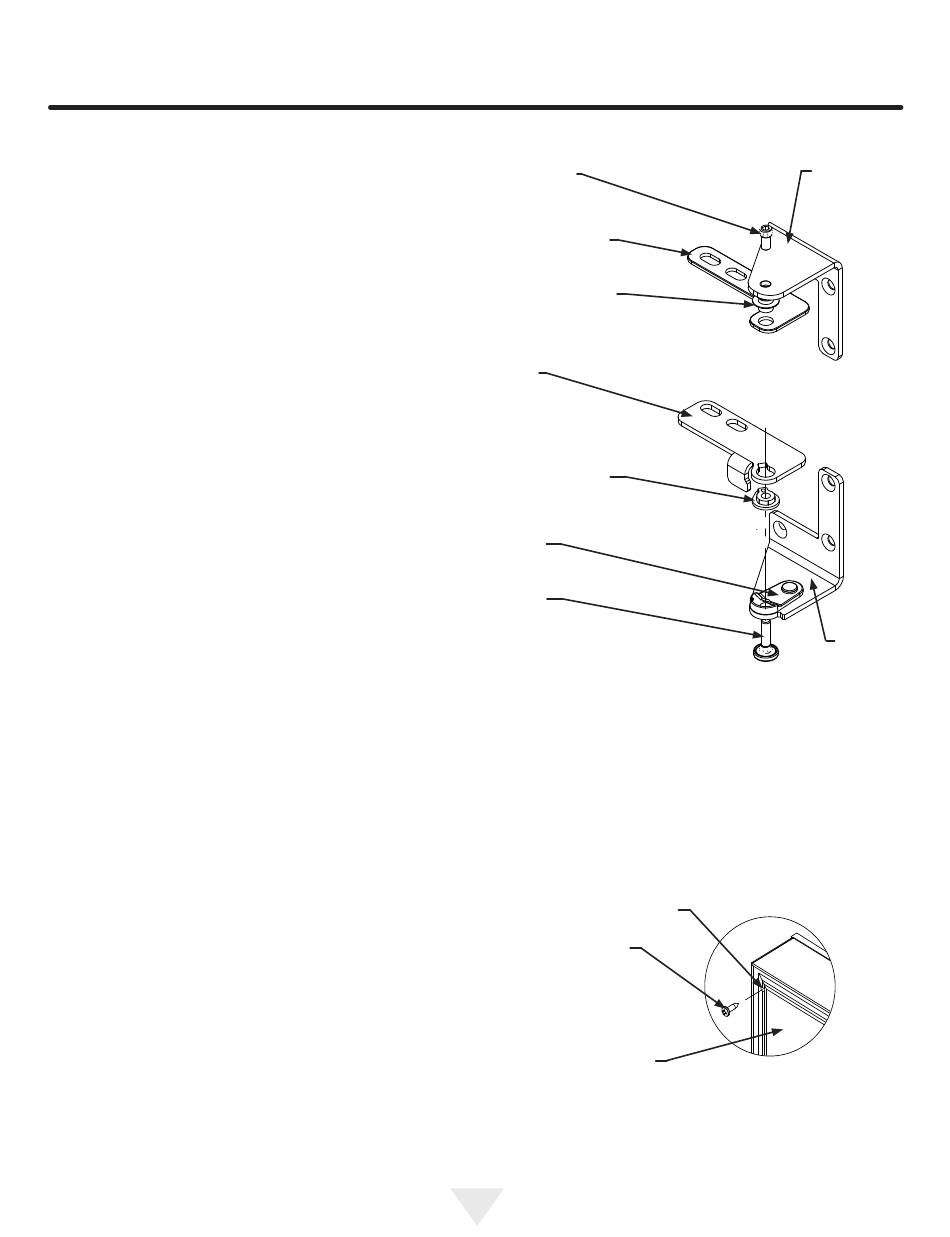

Goupille de
charnière
supérieure
Adaptateur de charnière
supérieure de porte
Bague d'adaptateur de
charnière supérieure
Adaptateur de
charnière inférieure
de porte
Bague d'adaptateur de
charnière inférieure
Came de charnière
inférieure
Goupille de charnière
inférieure
montrées du côté droit
Trou de passage au travers du
logement de joint de porte
Vis à bois #10
Dos de porte
14
Charnière
supérieure
Charnière
inférieure
Figure 18
Charnière
Figure 19
