3.4

Courbes et diagrammes

Les courbes et les diagrammes permettent de visualiser graphiquement l'évolution ou l'état de
certaines variables. On distingue :
‐ Courbes : Visualisation de l'évolution dans le temps des variables (ex : température)
‐ Diagrammes : Visualisation de la valeur instantanée d'un groupe de variable (ex : temps
de fonctionnement)

3.4.1 Courbes

Les courbes sont indiquées par le bouton présent dans les différentes pages de l'interface.

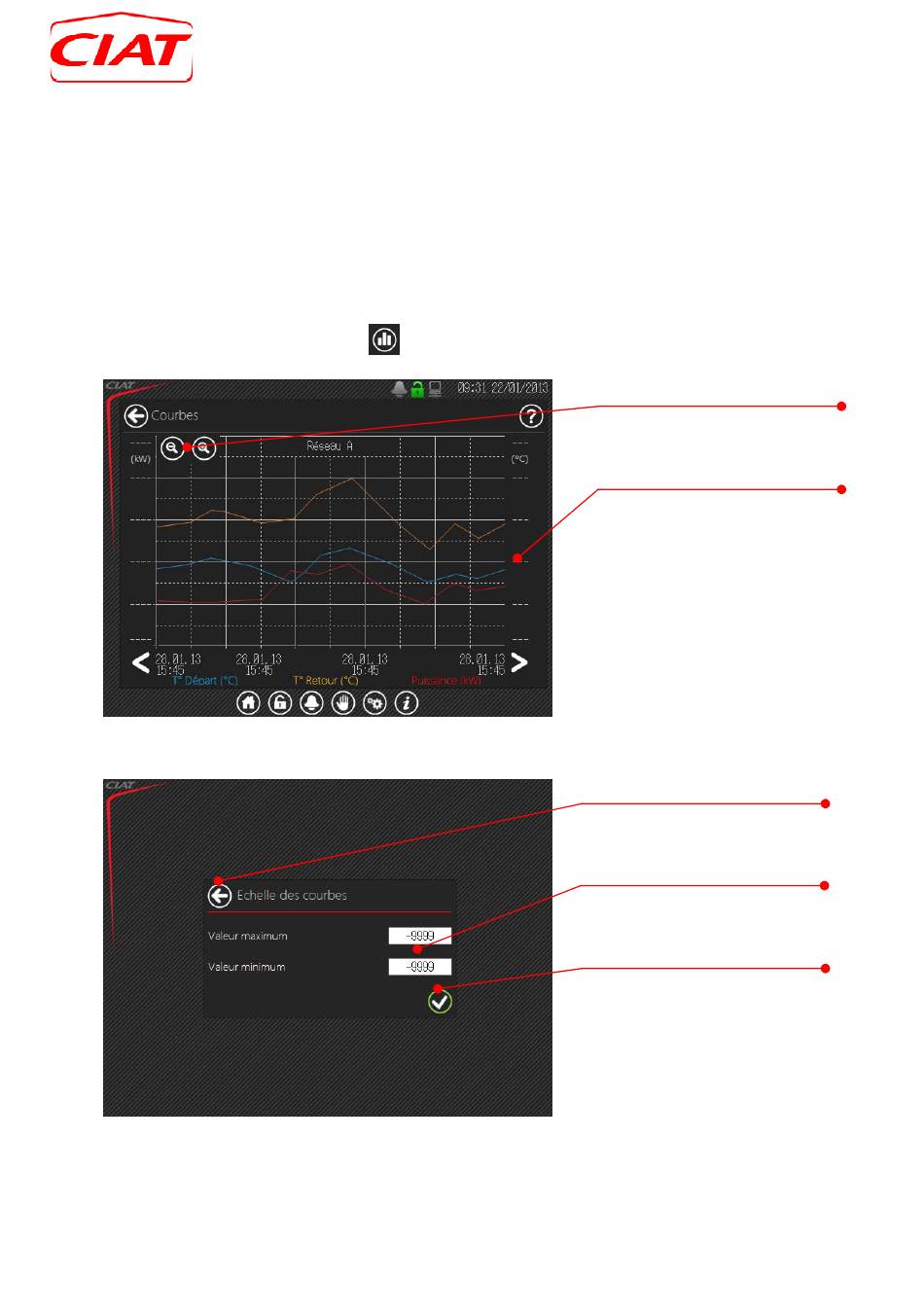

Figure 17 : Courbes
Figure 18 : Echelle des courbes
Permet d'élargir ou de diminuer la
Permet de graduer la valeur de la
courbe. L'appui sur l'axe permet de
(voir Figure 18 : Echelle des courbes)
Permet de retourner à l'écran
précédent et d'annuler l'opération
Réglage des valeurs maximum et
minimum de l'échelle sélectionnée
19
N1326A
Zoom
base de temps de la courbe
Axes
régler l'échelle de la courbe
Retour
Valeurs
Valider
Valide la désinhibition de
l'évènement sélectionné
