LEM de sortie (LEM-C)
1. Mini-interrupteurs d'adressage
2. Connexions de sortie
3. Contact d'autoprotection
4. Connecteur d'entrée
5. Relais
6. Connecteur de sortie
A raccorder sur une entrée

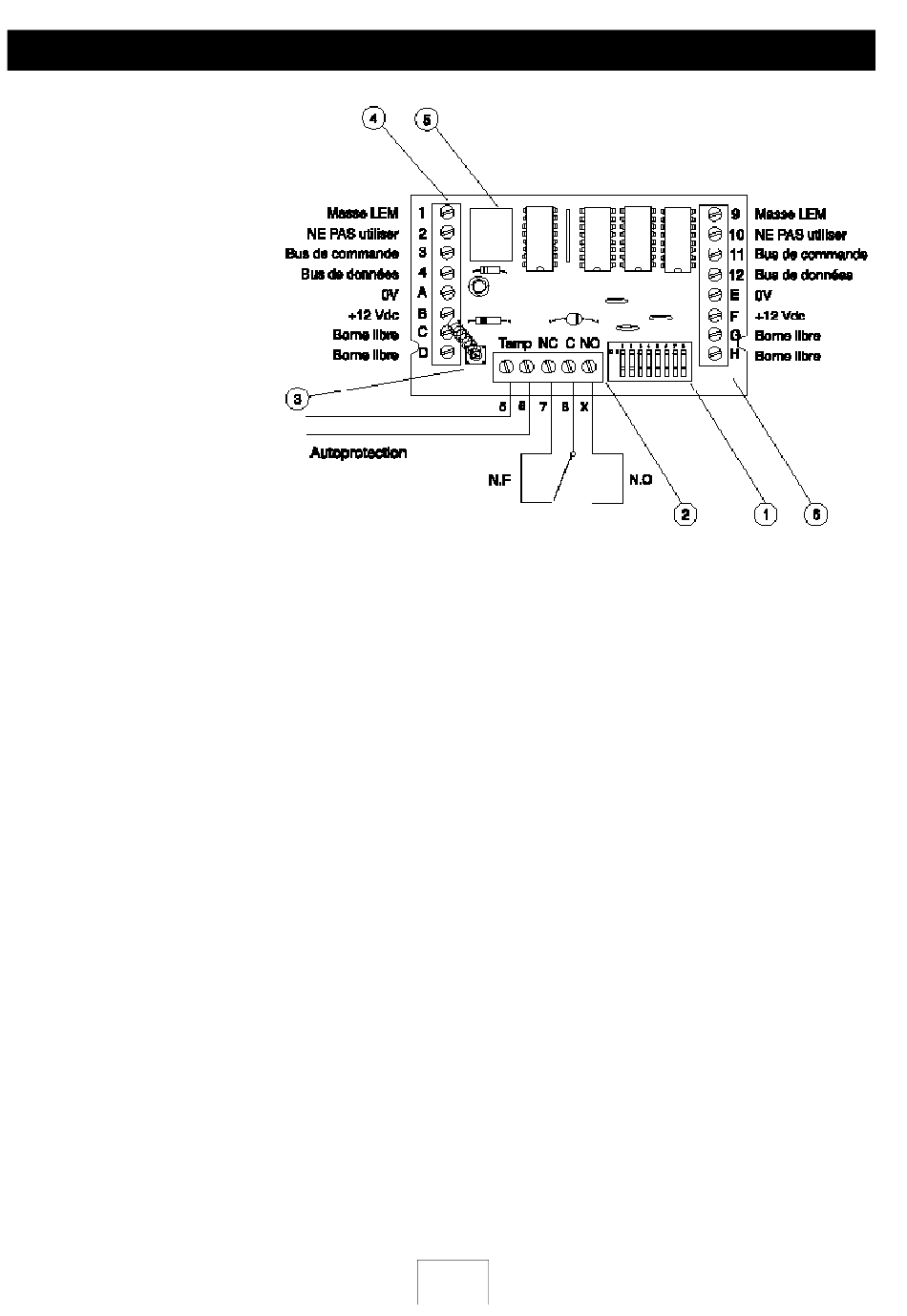

Fig. 15 - LEM de sortie (LEM-C)
Un LEM-C est principalement un dispositif de commutation à distance pouvant s'adapter en tous points sur le câble du
bus. Comme tous les autres LEMs, les LEMs -C doivent être programmés avec une adresse particulière qui détermine
leur fonction et le moment de leur activation (cf. "sorties" - chapitre 5).
Contrairement aux LEMs-A, plusieurs LEMs-C peuvent être programmés avec la même adresse. Dans ce cas, ils four-
nissent tous une réponse identique. De même, les LEMs-C ne sont pas supervisés par le système. Ce dernier ne sait
pas si des LEMs-C lui sont connectés.
On peut attribuer aux LEMS-C une adresse comprise entre 1 et 16 (32/40 en mode "partagé") inclus. La méthode de
codage diffère légèrement de celle utilisée pour les autres LEMs. Se reporter à la page 2-7 "Adressage des LEMs-A
et des LEMs-C" et observer le tableau d'adressage des LEMs. Le diagramme représentant les mini-interrupteurs de
programmation des adresses situé au-dessus du tableau, indique l'adresse 3, les valeurs binaires partant toujours de
la droite.
Le raccordement des bornes 1, 3, 4, 9, 11, 12 est exactement le même que pour les autres LEMs. La borne A corres-
pond au 0V tout comme la borne E située à l'extrémité opposée du circuit imprimé. Les bornes B et F correspondent
au +12Vdc. En règle générale, il s'agit du même +12Vdc servant à alimenter les dispositifs de la centrale.
Les bornes 5 et 6 (sur les premières versions) ou "Tamp" correspondent à la sortie du micro-interrupteur situé sur le
circuit imprimé du LEM-C. Cette liaison doit être raccordée en série avec le circuit d'autoprotection du dispositif connec-
té au LEM-C. Le LEM-C est capable de commuter via son relais une charge non-inductive de 2 A sous 12 V et sa
consommation propre est de 16mA.
