1. Ecran LCD à 16 caractères
2. Réglage de l'angle de vision
3. Capot du bornier
4. Bornier
5. Vis du capot
6. Mini-interrupteur de programmation des adresses
du clavier
7. LEDS d'état
Verte - Clignotante = Absence secteur
Jaune - Clignotante = Alarme ou défaut
Rouge - Clignotante = En service partiel
Clavier déporté
Fixe = Présence secteur
Fixe = Alarme ou défaut système acquitté mais toujours
système
Fixe (pendant la temporisation de sortie) = En service total
1-5

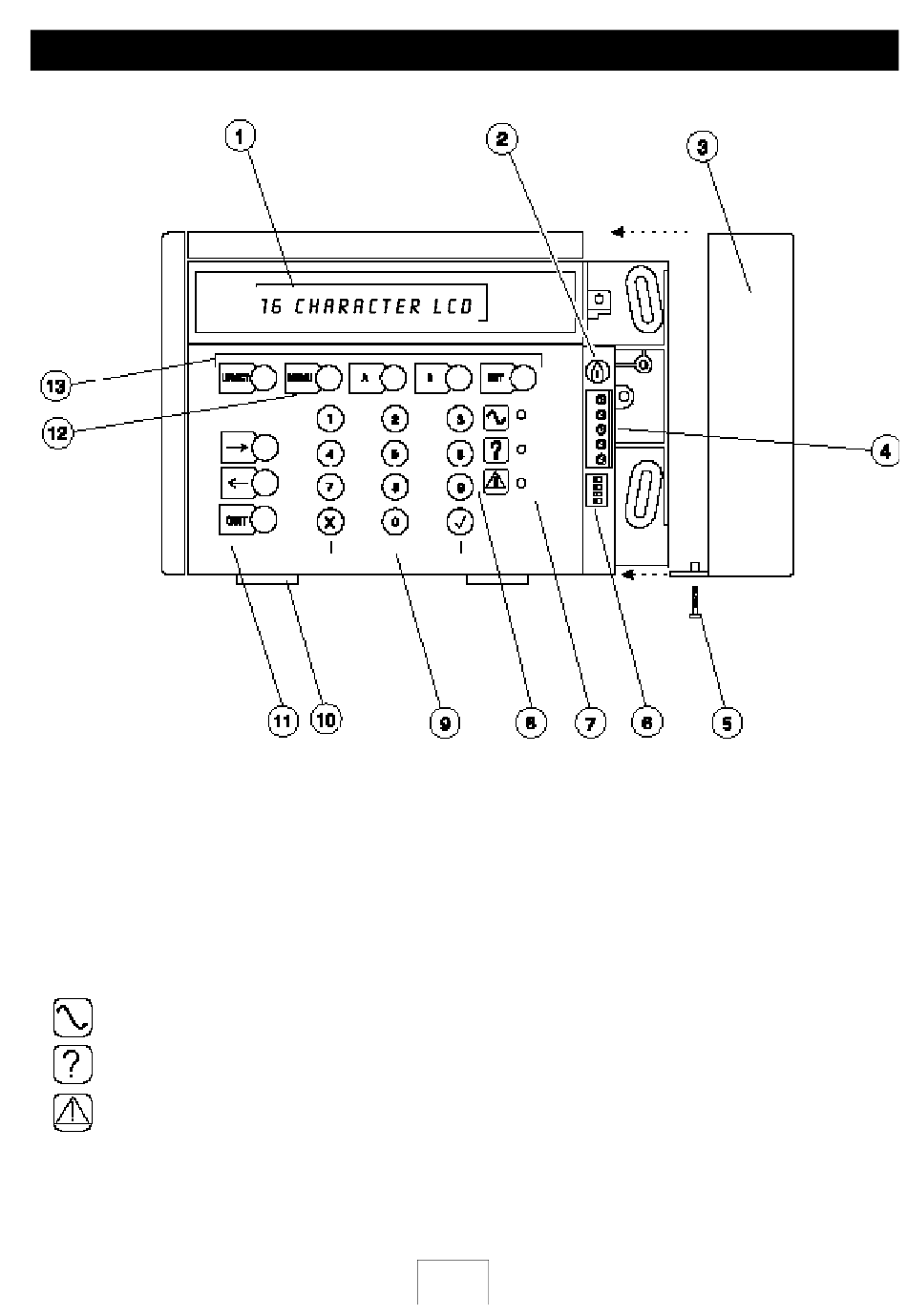

Fig. 5 - Clavier déporté
8. Touches de saisie du code (également utilisé pour
saisir du texte)
9. Touches "Oui", "Non"
10. Clips de fixation du capot (amovible)
11. Touche de déplacement
12. Touche d'accès au menu
présent
