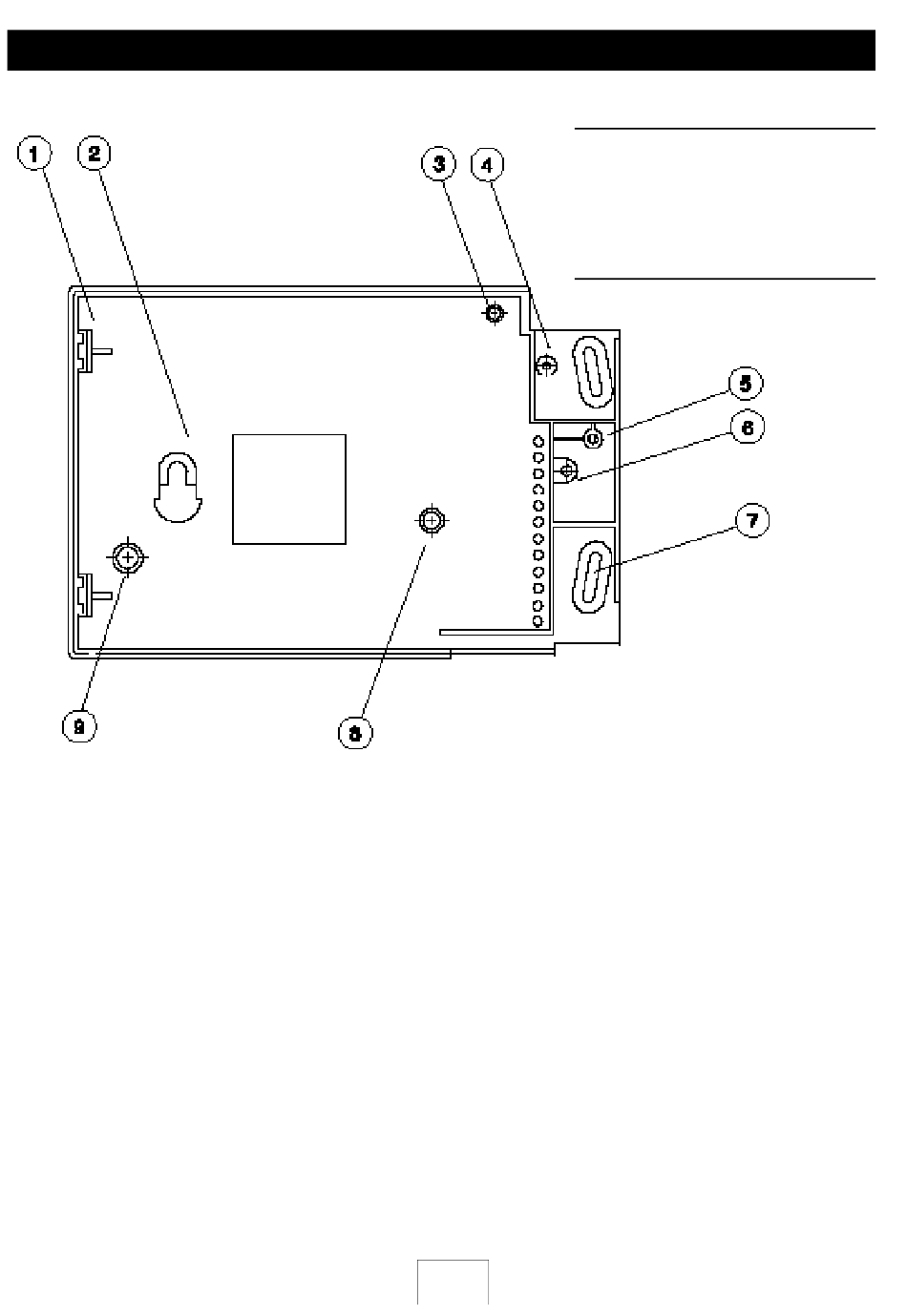

Embase du clavier déporté - Instructions de montage
1. Clips de fixation du circuit imprimé
2. Trou de fixation
3. Picot de positionnement du circuit imprimé
4. Picot de fixation du capot
5. Capuchon de vis détachable
6. Non utilisé
7. Trou de fixation
8. Vis de fixation du circuit imprimé
9. Trou pour l'autoprotection à l'arrachement
Montage au mur
i) Percer un trou dans la paroi, à hauteur d'yeux environ, puis
enfoncer une cheville et introduire une vis à tête bombée
jusqu'aux 2/3 de sa longueur (ne pas utiliser de vis à tête
fraisée).
ii) Positionner le clavier sur la tête de vis en la faisant passer par
le trou de fixation prévu à cet effet (2) et s'assurer que le
clavier est à niveau.
iii) Enfin percer deux trous au niveau des orifices de montage
indiqués (7) puis après avoir placé les chevilles, fixer solide-
ment le clavier au mur à l'aide des vis.
1-6
NOTE : La figure représente l'embase
du clavier déporté. Le capot et le cir-
cuit imprimé ont été retirés dans le
seul but de clarifier le schéma. Il n'est
pas nécessaire de retirer ces diffé-
rentes parties lors du positionnement
du clavier.
Fig. 6 - Embase du clavier déporté
