17 | Données techniques

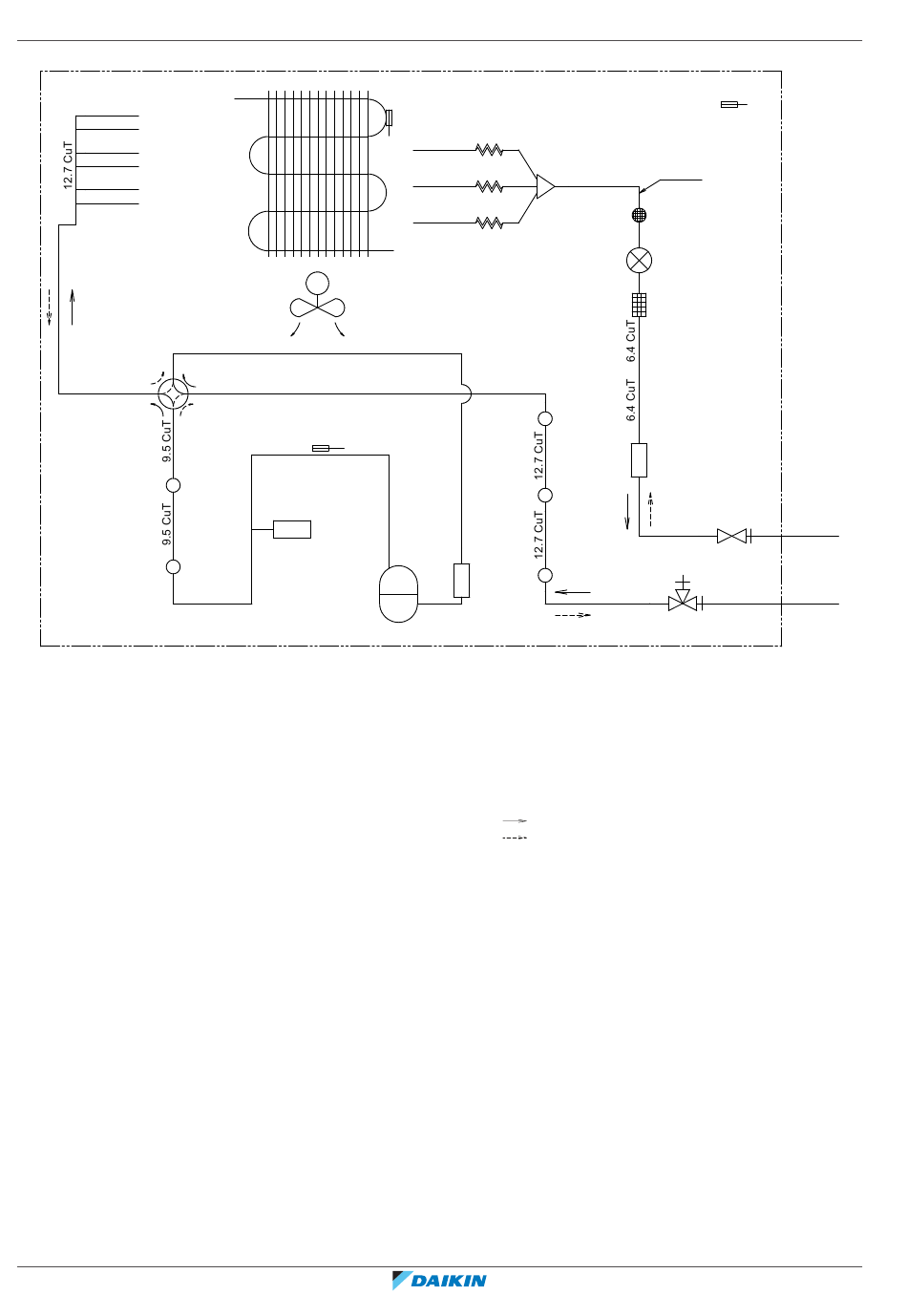

RXF60B, RXF71A, ARXF60A, ARXF71A
7.0 CuT
7.0 CuT
7.0 CuT
7.0 CuT
7.0 CuT
7.0 CuT
12.7 CuT
m
m
a Tuyauterie du liquide à installer
b Tuyauterie de gaz à installer
c Vanne d'arrêt du liquide
d Vanne d'arrêt de gaz
e Collecteur de liquide
f Filtre
g Détendeur électronique
h Silencieux avec filtre
i Tube capillaire
j1 Thermistance de température extérieure
j2 Thermistance de l'échangeur de chaleur
Guide de référence installateur
74
k
M
12.7 CuT
l
j3
HPS
9.5 CuT
j2
i
4.0 CuT
i
4.0 CuT
i
4.0 CuT
12.7 CuT
m
m
m
o
n
j3 Thermistance du tuyau d'évacuation
k Echangeur thermique
l Vanne à 4 voies (MARCHE: chauffage)
m Silencieux
n Compresseur
o Accumulateur
HPS Pressostat haute pression (réinitialisation
automatique)
M Ventilateur
Débit de réfrigérant: refroidissement
Débit de réfrigérant: chauffage
j1
6.4 CuT
6.4 CuT
h
g
f
e
c
6.4 CuT
12.7 CuT
d
(A)RXF50+60B5V1B+(A)RXF71A5V1B+ARXM50~71R5V1B
4P519439-14P – 2021.06
a
6.4 CuT
b
12.7 CuT
+RXM42~60R5V1B
