Lage und Funktion der Teile und
Bedienelemente
Weitere Informationen finden Sie auf den in Klammern
angegebenen Seiten.

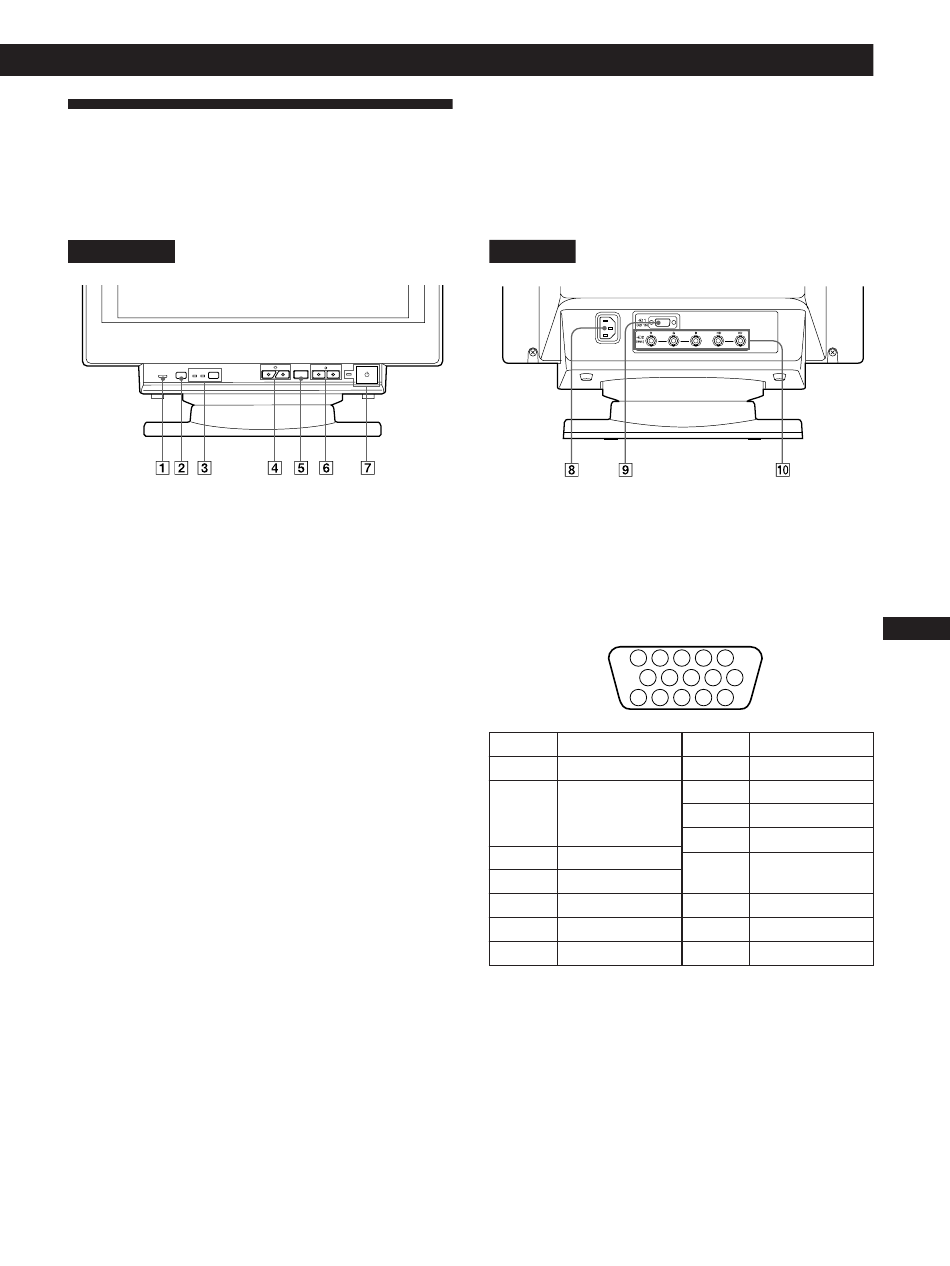

Vorderseite
RESET HD15 BNC
ASC INPUT
1 Rücksetztaste RESET (Seite 17)
Zum Zurücksetzen der Werte auf die werkseitigen
Einstellungen.
2 Taste ASC (Größe/Zentrierung automatisch
einstellen) (Seite 7)
Zum automatischen Einstellen der Größe und
Zentrierung der Bilder.
3 Taste INPUT (Eingang) und HD15/BNC-
Anzeigen (Seite 8)
Zum Auswählen des HD15- oder 5BNC-
Videoeingangssignals. Mit jedem Tastendruck wechseln
das Eingangssignal und die entsprechende Anzeige.
4 Tasten ¨ (Helligkeit) (./>) (Seite 8 – 17)
Zum Einstellen der Bildhelligkeit.
Darüber hinaus werden auch andere Optionen mit den
Tasten (./>) eingestellt.
5 Taste MENU (Menü) (Seite 8 – 17)
Zum Aufrufen der Bildschirmanzeige MENU.
6 Tasten > (Kontrast) (?//) (Seite 8 – 17,
22)
Zum Einstellen des Kontrasts.
Darüber hinaus werden auch andere Optionen mit den
Tasten (?//) eingestellt.
7 Netzschalter und -anzeige u (Seite 19, 22)
Zum Ein- und Ausschalten des Monitors.
Die Anzeige leuchtet grün, wenn der Monitor
eingeschaltet ist, und blinkt grün und orange bzw.
leuchtet orange, wenn der Monitor sich im
Energiesparmodus befindet.
MENU
Rückseite
8 Netzeingang AC IN
Zur Stromversorgung des Monitors.
9 Videoeingang 1 (HD15)
Zum Einspeisen von RGB-Videosignalen (0,700 Vp-p,
positiv) und SYNC-Signalen.
5 4 3 2 1
10 9
15 14
Stift Nr. Signal
1 Rot
Grün
2
(zusammengesetztes
Grünsignal mit
Synchronisation)
3 Blau
4 ID (Masse)
5 DDC-Masse*
6 Masse Rot
7 Masse Grün
* DDC-Standard (DDC = Display Data Channel) nach VESA
!º Videoeingang 2 (5 BNC)
Zum Einspeisen von RGB-Videosignalen (0,700 Vp-p,
positiv) und SYNC-Signalen.
Vorbereitungen
8 7 6
13 12 11
Stift Nr. Signal
8 Masse Blau
9 DDC + 5V*
10 Masse
11 ID (Masse)
12 Bidirektionale
Daten (SDA)*
13 H. Sync
14 V. Sync
15 Datentakt (SCL)*
