10
A l'aide d'un foret de 3,2 mm (
d'implantation.
11
Retirez le modèle de la surface de montage.
12
Placez l'appareil dans le socle.
REMARQUE : pour un montage encastré de l'appareil, vous
devez utiliser le socle et le clip de verrouillage.
13
Une fois l'appareil installé, vous n'aurez plus accès à son
dos. Branchez tous les câbles nécessaires au socle et fixez
l'étrier de verrouillage avant de placer l'appareil dans la
découpe prévue à cet effet
page
3).
14
Pour empêcher la corrosion des contacts métalliques,
recouvrez les connecteurs inutilisés avec des caches
étanches.
15
Installez les joints en caoutchouc au dos du socle.
L'arrière des joints en caoutchouc est adhésif. Veillez à retirer
la protection adhésive avant de les installer sur l'appareil.
16
Connectez solidement chaque câble à un port sur le socle.
17

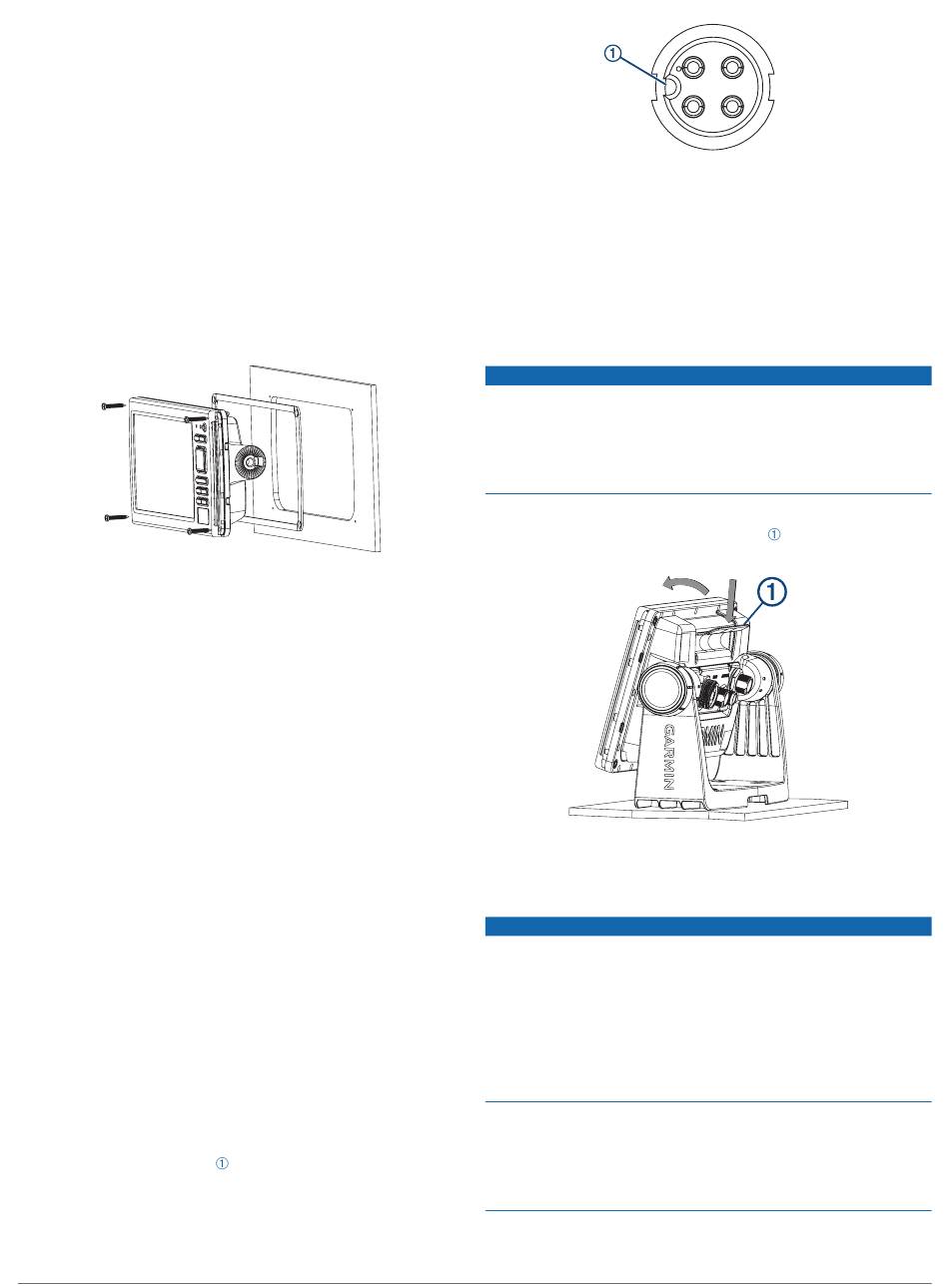

Placez l'appareil et le socle dans la découpe.
18
Fixez l'appareil à la surface de montage à l'aide des vis
fournies.
19
Installez les caches vis en les plaçant autour des bords de
l'appareil.
Installation des câbles et des connecteurs
Câblage de l'alimentation
1
Faites passer le câble d'alimentation du support jusqu'à la
batterie ou jusqu'au bloc-fusibles du bateau.
2
Au besoin, prolongez les fils à l'aide d'un fil d'au moins
2
0,82 mm
(18 AWG).
3
Connectez le câble rouge à la borne positive de la batterie ou
du bloc-fusibles, puis connectez le câble noir à la borne
négative.
Connexion de l'appareil à une sonde
Rendez-vous sur le site
www.garmin.com
revendeur Garmin local pour connaître le type de sonde adapté
à vos besoins.
1
Suivez les instructions fournies avec votre sonde pour
l'installer correctement sur votre bateau.
2
Acheminez le câble de la sonde vers le dos de votre appareil,
en l'éloignant des sources d'interférences électroniques.
3
Connectez le câble de la sonde au port approprié du socle.
Connexion des câbles au socle
A chaque connecteur des câbles correspond un port adapté sur
le socle.
1
Comparez le détrompeur
à celui des ports pour identifier le port approprié à chaque
câble.
1
/
''), percez les trous
8
(Connexion des câbles au socle,
ou contactez votre
sur chaque connecteur de câble
2
Connectez solidement chaque câble à un port.
Installation de l'appareil dans le support
Une fois les câbles branchés au socle, vous pouvez placer
rapidement l'appareil sur le socle.
1
Placez la base de l'appareil au fond du support.
2
Inclinez le haut de l'appareil vers le support jusqu'à ce qu'il
s'enclenche.
Un déclic se fait entendre lorsque l'appareil est enclenché dans
le support.
Assurez-vous que l'appareil est bien installé dans le socle. Si le
modèle comporte un étrier de verrouillage, assurez-vous que
l'étrier est bien fermé. Un déclic se fait entendre lorsque
l'appareil ou l'étrier de verrouillage est correctement installé. Si
l'appareil n'est pas bien fixé, il peut perdre de la puissance. Il
risque aussi de tomber du socle et d'être endommagé.
Retrait de l'appareil du support
1
Appuyez sur le levier de dégagement
l'appareil soit libéré.
2
Inclinez l'appareil vers l'avant et soulevez-le pour le retirer du
support.
NMEA 2000
Considérations relatives au
®
Si vous connectez cet appareil à un réseau NMEA 2000
existant, le réseau NMEA 2000 doit déjà être branché sur une
source d'alimentation. Ne connectez pas le câble d'alimentation
NMEA 2000 à un réseau NMEA 2000 existant, car une seule
source doit être connectée au réseau NMEA 2000.
Si vous connectez cet appareil à un réseau NMEA 2000 existant
ou à un bus moteur d'un autre fabricant, il est recommandé
d'installer un isolateur d'alimentation NMEA 2000
(010-11580-00) entre le réseau existant et les appareils Garmin.
Si vous installez un câble d'alimentation NMEA 2000, vous
devez le raccorder au commutateur d'allumage du bateau ou
par l'intermédiaire d'un autre commutateur en ligne.Les
appareils NMEA 2000 risquent de décharger votre batterie si le
câble d'alimentation NMEA 2000 est branché directement sur
cette dernière.
Les modèles compatibles NMEA 2000 peuvent se connecter à
un réseau NMEA 2000 sur votre bateau pour partager les
données de périphériques compatibles NMEA 2000 tels que des
AVIS
jusqu'à ce que
AVIS
3
