5. Manometer verwenden, die den typischen pulsierenden
Lasten der Kolbenpumpen standhalten.
6. Bei der Planung sind Druckverluste der Leitung zu
berücksichtigen, die am Abnahmepunkt zu einem
Minderdruck gegenüber des an der Pumpe gemessenen
Drucks führen.
7. Für Anwendungen, bei denen sich die Pulsationen
der Pumpe in der Druckleitung als schädlich oder
unerwünscht erweisen, muss ein Pulsationsdämpfer
geeigneter Größe installiert werden.
9.9 Berechnung des Innendurchmessers der
Rohrleitungen

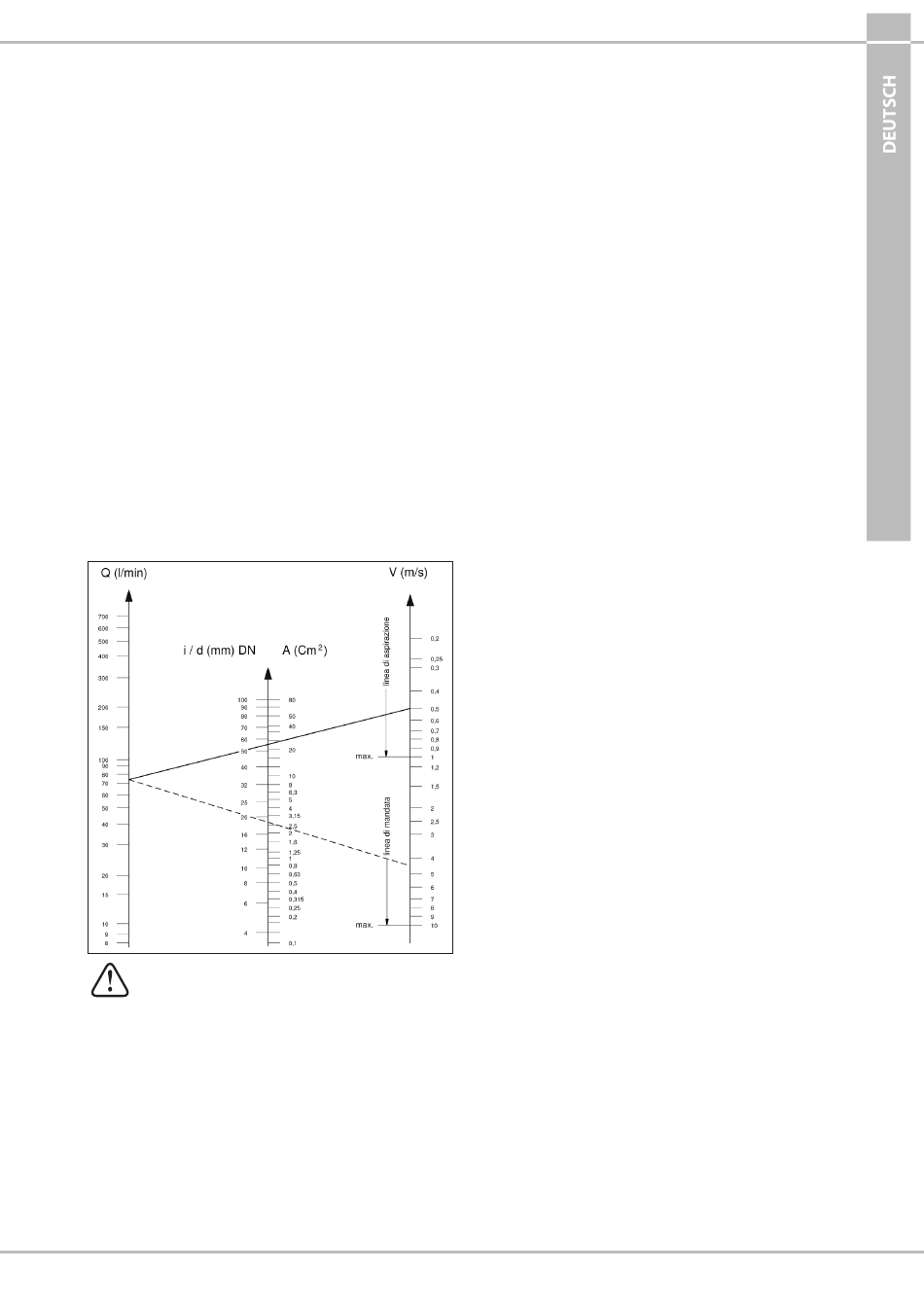

Für die Berechnung des Innendurchmessers der Leitung siehe
folgendes Diagramm:
Saugleitung
Mit einer Fördermenge von ~ 74 l/min und einer
Fließgeschwindigkeit des Wassers von 0,5 m/s. Die
Verbindungslinie der beiden im Graph dargestellten Skalen
schneidet die mittlere Skala der Durchmesser bei einem Wert
von ~ 55 mm.
Druckleitung
Mit einer Fördermenge von ~ 74 l/min und einer
Fließgeschwindigkeit des Wassers von 5,5 m/s. Die
Verbindungslinie der beiden im Graph dargestellten Skalen
schneidet die mittlere Skala der Durchmesser bei einem Wert
von ~ 19 mm.
Optimale Geschwindigkeiten:
- Saugleitung: ≤ 0,5 m/s.
- Druckleitung: ≤ 5,5 m/s.
Der Graph berücksichtigt nicht den Widerstand der
Leitungen und Ventile, den aus der Leitungslänge
hervorgehenden Druckverlust, die Viskosität der
gepumpten Flüssigkeit und deren Temperatur.
Wenden Sie sich bei Bedarf an die technische
Abteilung oder den Kundendienst.
