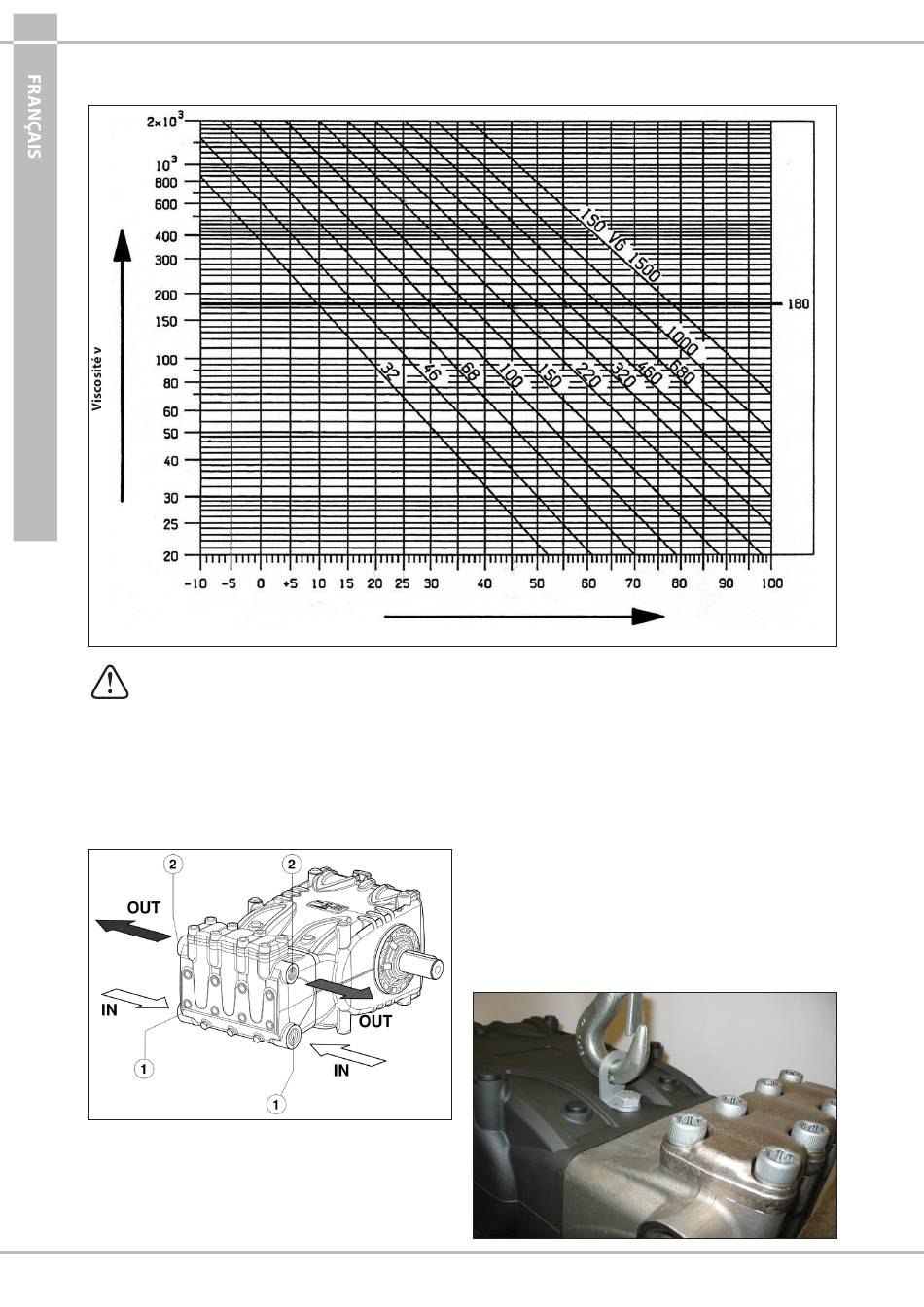

Diagramme de Viscosité / Température ambiante
mm
/s = cSt
2
Verser l'huile usagée dans un récipient spécial et l'éliminer auprès des centres autorisés.
Elle ne doit en aucun cas être déversée dans l'environnement.
8
PRISES ET CONNEXIONS
Les pompes de la série HF (voir Fig. 4) sont pourvues de :
2 orifices d'aspiration "IN" de 1" Gaz.
La connexion de la ligne à l'un des deux orifices n'interfère
pas sur le bon fonctionnement de la pompe ; les orifices
non utilisés devront être fermés hermétiquement.
2 orifices de refoulement "OUT" de 3/4" Gaz.
Temp. ambiante (°C)
9
INSTALLATION DE LA POMPE
9.1
Installation
La pompe doit être fixée en position horizontale au moyen des
pieds d'appui filetés prévus à cet effet. M16x1,5 ; serrer les vis
au couple de 210 Nm.
La base doit être parfaitement plate et suffisamment rigide
afin d'éviter toute flexion et désalignement de l'axe du
couplage pompe/transmission, dus au couple de serrage
transmis durant le fonctionnement.
Le groupe ne doit pas être fixé au sol ; il faut interposer des
éléments antivibrants.
Pour des applications spéciales, contacter le Bureau
Technique ou le Service d'assistance clients.
La pompe dispose d'un étrier de levage prévu pour faciliter
l'installation de celle-ci, voir la figure ci-dessous.
Fig. 4
46
