REVO C
1PH de 60A à 800A - 690V

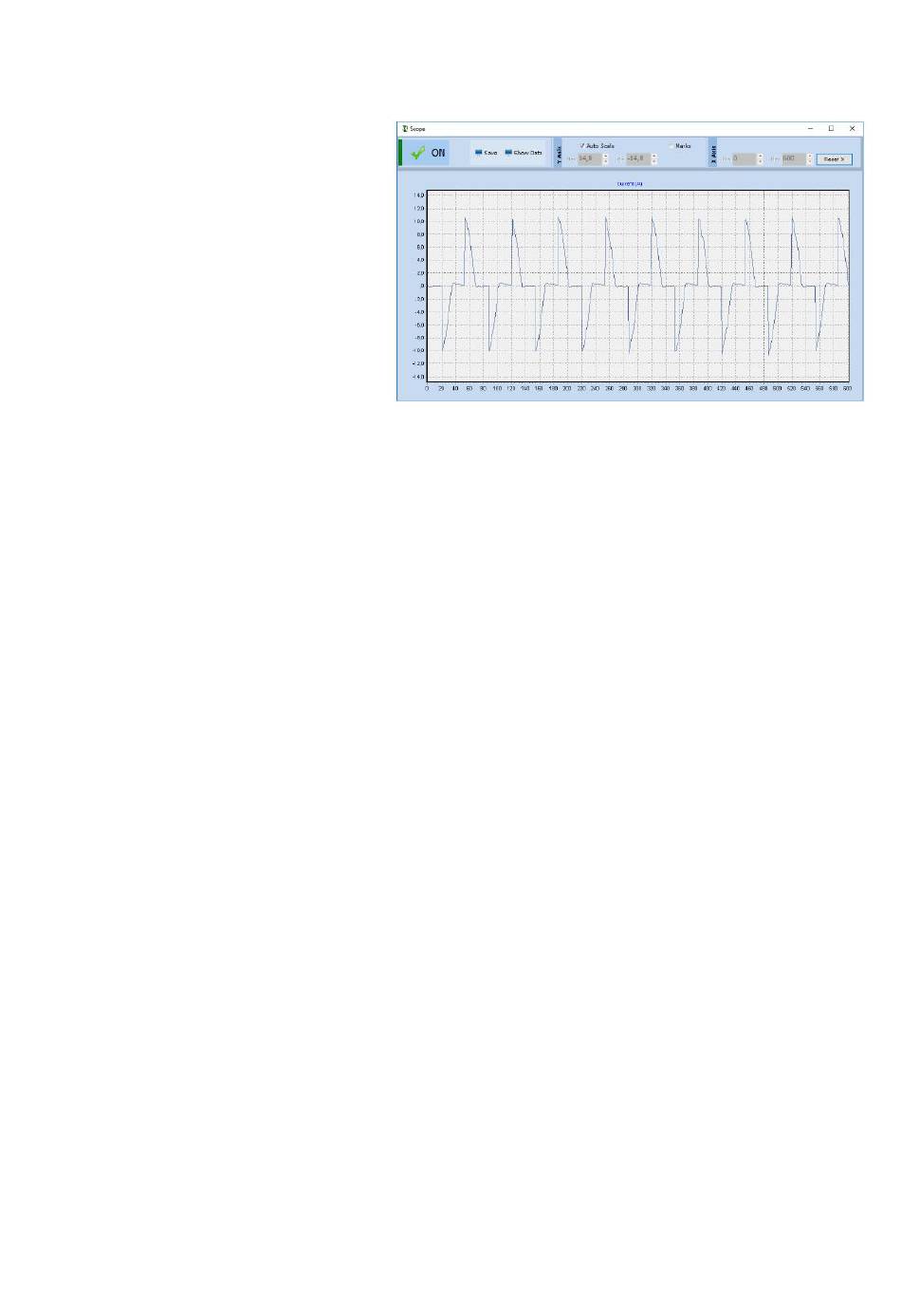

10.6.5 Live! Scope
Cette vue fournit un graphique de la forme
d'onde
actuelle
sur
d'échantillonnage.
Les
automatiquement mises à jour lorsque Activer
sera sélectionné.
Utilisez ces options pour confi gurer les
données affi chées:
Activer
(Enable): défi nissez cette option
pour affi cher le courant sur le graphique
Enregistrer
(Save): cliquez pour enregistrer
une image JPEG de la fenêtre actuelle
Affi cher les données (Show
pour ouvrir le panneau Données (Data) à
droite du graphique qui montre les points
de données pour l'échantillon actuel
Mise à l'échelle automatique (Auto
automatiquement les paramètres des axes vertical et horizontal.
Axe Y:
Max: affi cher ou défi nir l'extrémité supérieure de l'axe vertical
Min: affi cher ou défi nir l'extrémité inférieure de l'axe vertical
Marks: défi nissez cette option pour affi cher les marqueurs de données le long de la tendance dans la zone
graphique.
Axe X (usage futur):
Max: affi che en fait l'extrémité supérieure de l'axe horizontal
Min: affi che en fait extrémité basse de l'axe horizontal
X: Réinitialiser l'extrémité haute et basse de l'axe horizontal à leur valeur initiale après une action de
Reset
zoom.
quelques
cycles
données
seront
Data): cliquez
Scale): défi nissez cette option pour que le confi gurateur ajuste
59
