REVO C
1PH de 60A à 800A - 690V
4) Pour chacun des trois canaux maximum (Ch 1 à Ch 3):
- Avec
choisissez la valeur à visualiser
PV1
- Sélectionnez
Affi cher (Show)
- Cliquez sur la palette de couleurs pour modifi er la
couleur
- Cliquez sur le bouton pour activer le canal.

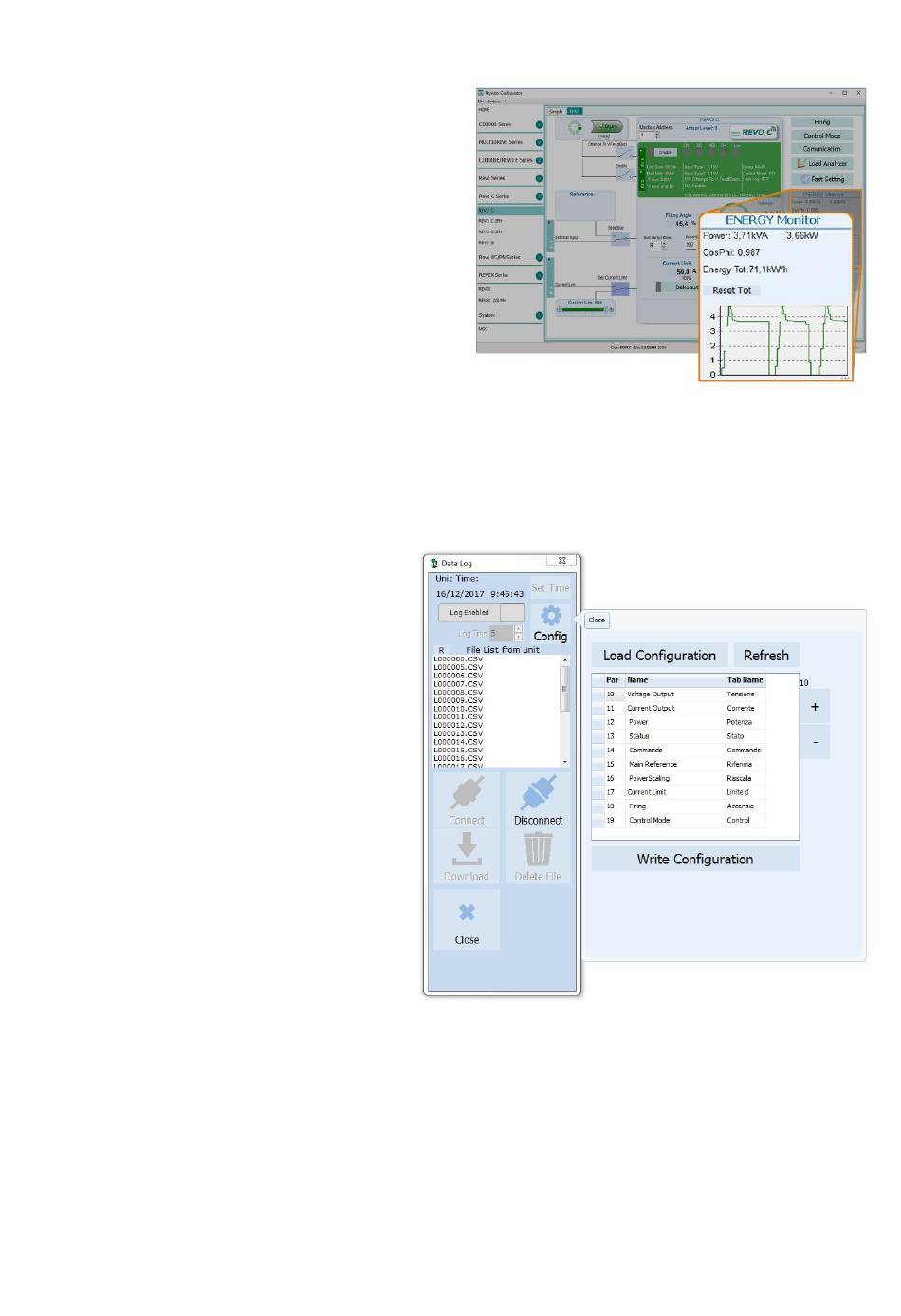

10.5.8 Pour réinitialiser les totaux de puissance:
1) Cliquez sur Test, si vous n'êtes pas déjà dans la vue de
test
2) Cliquez sur
En ligne (Online)
3) Cliquez sur
Réinitialiser les totaux (Reset Totals)
4) Cliquez sur
Oui (Yes)
10.5.9 Confi guration et utilisation de l'enregistreur de données
Pour confi gurer l'enregistreur des données:
1) Cliquez sur Test, si vous n'êtes pas déjà dans la vue de test
2) Cliquez sur
En ligne (Online)
3) Cliquez sur
Analyseur de charge (Load
Analyzer)
4) Dans la vue
Analyseur de charge (Load
Analyzer)
cliquez sur
données (Data Log)
5) Dans la fenêtre
Enregistrement de données
vérifi ez que le curseur est défi ni
(Data Log)
sur
Enregistrement activé (Log Enabled)
6) Cliquez sur
Défi nir l'heure (Set Time)
7) Si nécessaire, défi nissez la date et l'heure,
puis fermez la fenêtre de date/heure
8) Défi nissez
l'échantillonage de l'enregistre-
ment (Log Time)
de l'intervalle en secondes
entre les enregistrements
9) Cliquez sur
Se connecter (Connect)
10) Cliquez sur
Confi g
11) Cliquez sur
Confi guration de la charge
(Load Confi guration)
actuelle de paramètres enregistrés
12) Pour un maximum de dix paramètres à
enregistrer:
-Cliquez sur
+
pour ajouter un paramètre à la liste
-Sur une ligne de la liste: Saisissez l'adresse Modbus d'un paramètre dans le champ
OU
-Sélectionnez le paramètre dans la liste déroulante du champ
13) Cliquez sur
Écrire la confi guration (Write Confi guration)
de puissance
14) Cliquez sur
Fermer (Close)
15) Cliquez sur
Se déconnecter (Disconnect)
16) Fermez la fenêtre
l'Enregistrement de données (Data Log)
Enregistrement de
pour consulter la liste
Nom (Name)
pour envoyer la liste de paramètres au gradateur
53
