DANGER:
Effectuer la mise à la terre avant de procéder aux autres raccordements électriques.
Les unités intérieure et extérieure doivent être alimentées séparément.
Pour éviter tout risque, le câble d'alimentation de l'unité extérieure et de l'unité intérieure doit être remplacé uniquement par des tech-
niciens spécialisés.

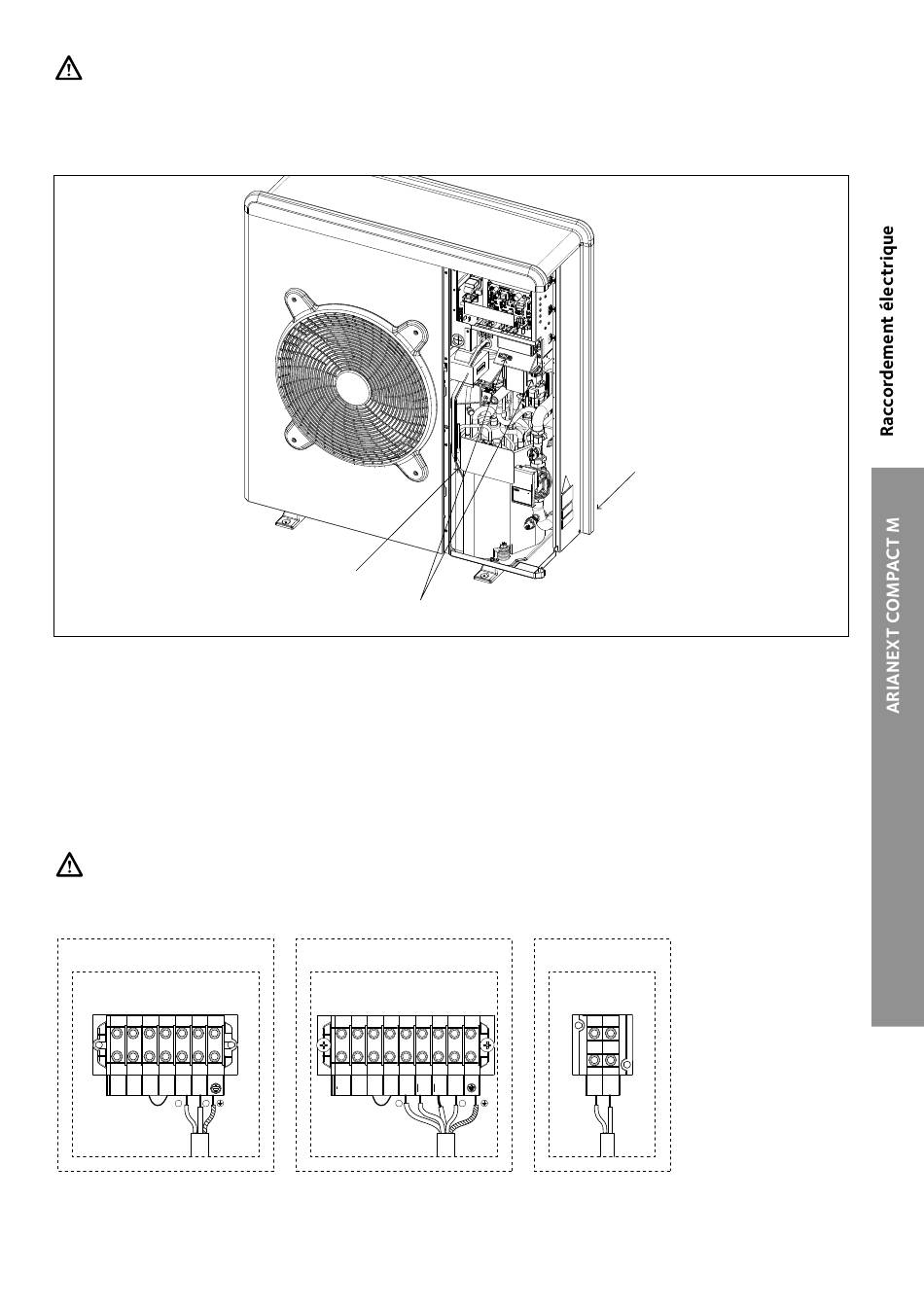

Connexions électriques de l'unité extérieure
• Déposer le panneau avant pour accéder aux parties électriques.
• Faire passer le câble d'alimentation à travers les trous prédécoupés (A) à l'arrière de l'unité.
• Veiller à bien fi xer le câble d'alimentation (B) et le câble de communication entre l'unité extérieure et l'unité intérieure à l'aide des
clips fi xés à l'intérieur de l'appareil. Si nécessaire, ajouter des colliers de serrage qu'on trouve facilement dans le commerce pour
s'assurer qu'ils n'aient aucun contact avec le compresseur et les tuyaux chauds.
• Pour assurer une bonne résistance à la traction, il faut bloquer les câbles électriques dans les presse-étoupe qui se trouvent sur
l'étrier (C).
• Raccorder le câble de communication aux deux unités en suivant les indications fournies sur les borniers, intérieur et extérieur.
Conformément au mode d'installation, tous les systèmes de déconnexion de l'alimentation principale doivent avoir un contact ouvert
(4 mm) qui assure une coupure totale de l'alimentation comme prévu par les conditions de la classe de surtension III.
RECOMMANDATION :
AVANT D'ACCÉDER AUX BORNES, TOUS LES CIRCUITS D'ALIMENTATION DOIVENT ÊTRE DÉBRANCHÉS
bornier unité extérieure 1Ph
EH1 EH1 ST1 ST1 L N
L N
EH1 - Résistance électrique pour antigel pour protéger les conduites hydrauliques.
ST1 - Connexion du thermostat de sécurité pour le système de plancher chauff ant
(alternative au raccordement ST1 sur l'unité intérieure).
B
C
bornier unité extérieure 3Ph
EH1 EH1 ST1 ST1 L1 L2 L3 N
L N
A
B T
BUS
