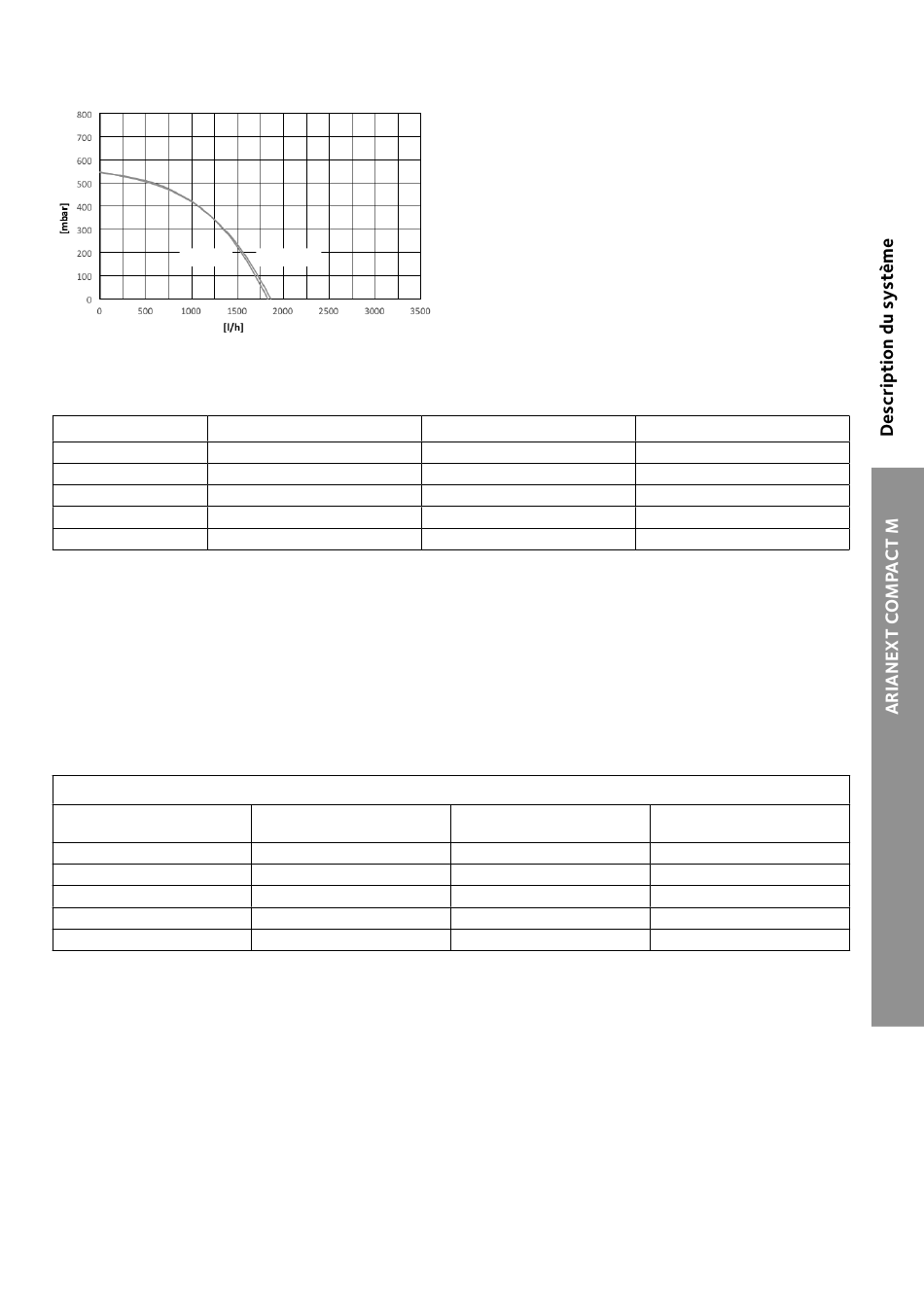

PRESSION DISPONIBLE AU NIVEAU DE L'UNITE INTERIEURE
Pression disponible au niveau de la sortie de l'unité intérieure vers le système
Zone 2
Unité intérieure chauff age couplée avec les unités extérieures :
40M - 50M - 70M - 70MT - 90M - 90MT - 110M - 110 MT EXT
TAILLE MODÈLES Seuil de OFF débitmètre [l/h]
40 M
50 M
70 M - 70 M-T
90 M - 90 M-T
110 M - 110 M-T

Pression disponible

Les courbes indiquées tiennent également compte des pertes de charge imputables à l'unité extérieure.
Ainsi, il faut calculer et comparer exclusivement les pertes de charge de tout le circuit pour vérifi er si l'installation a été correcte-
ment effectuée.
Il est possible d'installer un circulateur supplémentaire si celui du module s'avère insuffi sant. Pour les raccordements électriques,
consulter le paragraphe « Circuit électrique ».
ATTENTION: en cas d'installation de vannes thermostatiques sur tous les émetteurs ou de vannes de zone, prévoir un by-
pass qui assure le débit minimal de fonctionnement.
TABLEAU FRÉQUENCE COMPRESSEUR
POMPE À CHALEUR
40 M
50 M
70 M - 70 M-T
90 M - 90 M-T
110 M - 110 M-T
Zone 1
348
348
486
630
768
Fréquence min [Hz]
18
18
18
18
18
Seuil de ON débitmètre [l/h]
390
390
540
702
852
Fréquence max
(chauff age) [Hz]
80
100
90
75
90
Débit nominal [l/h]
640
800
1120
1440
1755
Fréquence max
(refroidissement) [Hz]
65
80
70
57
70
11
