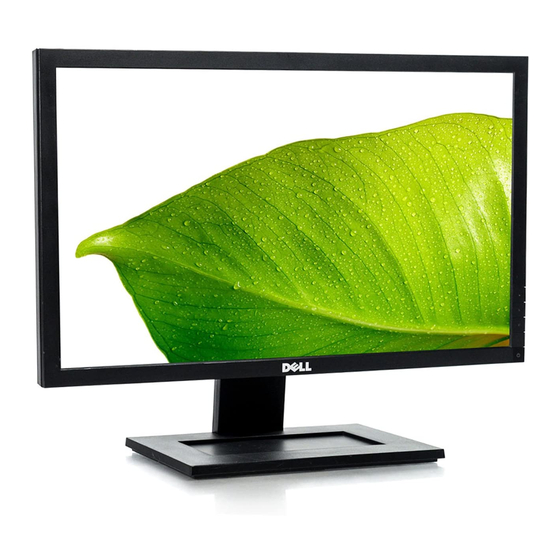

Dell E2211H Guide De L'utilisateur

Masquer les pouces Voir aussi pour E2211H:

Mode d'emploi (2 pages)

page de 33

/ 33
Signets

Liens rapides

Télécharger ce manuel

Guide de l'utilisateur pour moniteur Dell™ E2211H/E2311H

A Propos de Votre Moniteur

Installation de votre moniteur

Opération du moniteur

Guide de dépannage

Appendice

Remarques, Avertissements et Mises en garde

REMARQUE: Une REMARQUE indique des informations importantes qui vous aident à mieux utiliser votre moniteur.

AVERTISSEMENT:

Un AVERTISSEMENT attire votre attention sur un risque potentiel vis-à-vis du matériel ou une perte de données et vous indique

comment éviter tout problème.

MISE EN GARDE:

Une MISE EN GARDE attire votre attention sur un risque potentiel vis-à-vis de vos biens, sur des dommages corporels voire sur

un danger de mort.

Les informations présentes dans ce document sont sujettes à modification sans avis préalable.

La reproduction de ces contenus de toute manière que ce soit et sans la permission écrite de Dell Inc. est strictement interdite.

Marques de commerce utilisées dans ce texte : Dell et le logo DELL sont des marques de commerce de Dell Inc; Microsoft et Windows sont des marques commerciales ou des

marques commerciales déposées de Microsoft Corporation aux États-Unis et/ou dans d'autres pays; Intel est une marque déposée par Intel Corporation aux Etats-Unis et dans

d'autres pays; AVI sont des marques de commerce de Advanced Micro Devices, Inc; ENERGY STAR est une marque commerciale déposée par U.S. Environmental Protection Agency.

En tant que partenaire d'ENERGY STAR, Dell Inc. a déterminé que ce produit est conforme aux directives d'ENERGY STAR pour son efficacité énergétique.

D'autres marques commerciales et appellations commerciales peuvent être utilisées dans ce document pour faire référence soit aux entités revendiquant les marques et les

appellations soit à leurs produits. Dell Inc. désavoue tout intérêt propriétaire dans les marques commerciales et appellations commerciales autres que les siennes.

Modèle E2211Ht, E2311Hb.

Août 2010 Rev. A00

Sommaire des Matières pour Dell E2211H

Page 1 Les informations présentes dans ce document sont sujettes à modification sans avis préalable. © 2010 Dell Inc. Tous droits réservés. La reproduction de ces contenus de toute manière que ce soit et sans la permission écrite de Dell Inc. est strictement interdite. Marques de commerce utilisées dans ce texte : Dell et le logo DELL sont des marques de commerce de Dell Inc; Microsoft et Windows sont des marques commerciales ou des marques commerciales déposées de Microsoft Corporation aux États-Unis et/ou dans d'autres pays; Intel est une marque déposée par Intel Corporation aux Etats-Unis et dans d'autres pays; AVI sont des marques de commerce de Advanced Micro Devices, Inc; ENERGY STAR est une marque commerciale déposée par U.S. Environmental Protection Agency. En tant que partenaire d’ENERGY STAR, Dell Inc. a déterminé que ce produit est conforme aux directives d’ENERGY STAR pour son efficacité énergétique. ...
Page 2 Retour à la page de sommaire À Propos de Votre Moniteur Guide Utilisateur du moniteur Dell™ E2211H/E2311H Contenu de l'emballage Caractéristiques du produit Identifification des pièces et contrôles Spécifications du moniteur Capacité Plug and Play Politique de qualité relative aux pixels des moniteurs LCD Lignes directrices relatives à la maintenance Contenu de l'emballage Votre moniteur est livré avec les éléments indiqués ci-dessous. Assurez-vous que tous les éléments sont présents et contactez Dell si quoi que ce soit manque. REMARQUE : Certains éléments sont en option et peuvent ne pas être expédiés avec votre moniteur. Certaines fonctionnalités ou accessoires peuvent ne pas être disponibles dans REMARQUE : Ceci est valable pour un moniteur avec un stand. Lorsque stand autre est acheté, s'il vous plaît vous référer au guide d'installation correspondant stand pour mettre e Moniteur Base Câble d’alimentation Câble VGA ...
Page 3 Câble DVI Support des Pilotes et Documentation Guide d’installation rapide Informations sur le produit et la sécurité Caractéristiques du produit L'écran panneau plat Dell™ E2211H/E2311H a une matrice active, un transistor en couche mince (TFT), un affichage à cristaux liquides (ACL) et un rétroéclairage à DEL. Les principales caractéristiques du moniteur sont les suivantes : ■ E2211H: Affichage sur une zone visible de 21,5 pouces (54,52 cm) (Mesurée en diagonale). Résolution de 1920 x 1080, plus un support plein écran pour les résolutions plus faibles. ■ E2311H: Affichage sur une zone visible de 23 pouces (58,42 cm) (Mesurée en diagonale). Résolution de 1920 x 1080, plus un support plein écran pour les résolutions plus faibles. ■ Grand angle de visionnement pour pouvoir regarder le moniteur depuis une position assise ou debout ou tout en se déplaçant d’un côté à l’autre. ■ Possibilité d’incliner le moniteur. ■ Une gamme de solutions de montage avec des orifices de fixation à écartement de 100 mm VESA™ (Video Electronics Standards Association) et pied amovible. ■ Capacité Plug and play si votre système la prend en charge. ■ Réglages de l’affichage de l’écran (OSD) pour une facilité de configuration et l’optimisation de l’écran. ■ Le CD logiciel et de documentation inclut un fichier d’information (INF), un fichier de correspondance des couleurs d’image (ICM) et une documentation sur le produit.
Page 4 Support mural du moniteur utilisant un kit de montage mural la plaque de base attachée) compatible VESA (100 mm x 100 mm) Réglementaire classement du label Listes des approbations réglementaires. Stand bouton de retrait Stand de sortie à partir du moniteur Utilisez un verrou de sécurité avec cet orifice pour fixer votre Orifice de verrouillage de sécurité moniteur. Support de montage de la Soundbar Dell Pour fixer la Soundbar Dell optionnelle.
Page 5 Connecteur VGA Branchez le câble VGA de votre ordinateur Fonction de verrouillage puait Pour verrouiller le support au Moniteur Spécifications du moniteur Spécifications de l'écran plat Modèle E2211H E2311H Type d'écran Matrice active - LCD TFT Matrice active - LCD TFT Type de dalle Dimensions de l'écran 21.5 pouces (taille de l'image visible 21.5 pouces) 23 pouces (taille de l'image visible 23 pouces) Zone d'affichage préréglée :...
Page 6 60,0 108,0 1280 x 1024 80,0 75,0 135,0 1920 x 1080 67,5 60,0 148,5 Spécifications électriques Modèle E2211H/ E2311H Analogique RGB, 0.7 Volts +/- 5%, polarité positive à 75 ohms d'impédance d'entrée Signaux d'entrée vidéo Numérique DVI-D TMDS, 600mV pour chaque ligne différentielle, polarité positive à 50 ohms d'impédance d'entrée Synchronisations horizontale et verticale séparées, Signaux d'entrée de synchronisation Niveau TTL sans polarité, SOG (SYNC Composite sur Vert) Tension d'entrée CA / fréquence / courant 100 à 240 VCA / 50 ou 60 Hz + 3 Hz / 1,5 A (Max.)
Page 7 120 V : 30 A (Max.) Courant d'appel 240 V : 60 A (Max.) Caractéristiques physiques Modèle E2211H E2311H 1D-subminiature 15-broches, 1D-subminiature 15-broches, Type de connecteur connecteur bleu, DVI-D, connecteur connecteur bleu, DVI-D, connecteur blanc blanc Numérique : Amovible, DVI-D, Numérique : Amovible, DVI-D, Broches solides, livré détaché du Broches solides, livré détaché du Type du câble de signal...
Page 8 E2211H Modes VESA Sync. Sync. Verticale Vidéo Témoin Consommation Horizontale d'alimentation électrique Fonctionnement Actif Actif Actif Bleu 20 W (typique)/28 W normal (maximale) Mode Arrêt-Actif Inactif Inactif Vide Orange Moins de 1,0 W Arrêt - - - Éteint Moins de 0,5 W...
Page 9 Données DDC Flottant TMDS RX1- TMDS RX1+ Masse TMDS Flottant Flottant Alimentation +5V/+3.3V Test-Auto Détection connexion à chaud TMDS RX0- TMDS RX0+ Masse TMDS Flottant Flottant Masse TMDS Horloge TMDS+ Horloge TMDS- Capacité Plug and Play Vous pouvez installer ce moniteur avec n'importe système compatible Plug and Play. Ce moniteur fournit automatiquement à l'ordinateur ses données d'identification d'affichage étendues (Extended Display Identification Data : EDID) en utilisant les protocoles DDC (Display Data Channel) de manière à ce que le système puisse effectuer automatiquement la configuration et optimiser les paramètres du moniteur. La plupart des installation de moniteurs sont automatique, vous pouvez choisir différents réglages si vous le souhaitez. Pour plus d'informations sur la modification de réglages du moniteur, voir Utiliser le moniteur. Politique de qualité relative aux pixels des moniteurs LCD Pendant le processus de fabrication du moniteur LCD, il n'est pas inhabituel qu'un ou plusieurs pixels se figent dans un état fixe, ce qui est difficilement visible et n'affecte pas la qualité de l'affichage ni son utilisabilité. Pour plus d'informations sur la Qualité des moniteurs Dell et la Politique sur les pixels, voir le site de Support de Dell à l'adresse : support.dell.com. Lignes directrices relatives à la maintenance...
Page 10 Nettoyer votre moniteur MISE EN GARDE : Lisez et suivez les consignes de sécurité avant de nettoyer le moniteur. MISE EN GARDE : Avant de nettoyer le moniteur, débranchez son câble d'alimentation de la prise murale. Pour les meilleures pratiques, suivez les instructions dans la liste ci-dessous pendant le déballage, le nettoyage ou la manipulation de votre moniteur : Pour nettoyer votre écran antistatique, humidifiez légèrement un chiffon doux et propre avec de l'eau. Si possible, utilisez un tissu de nettoyage spécial pour les écrans ou une solution adaptée au revêtement antistatique. Ne pas utiliser de produits à base de benzène, un diluant, de l'ammoniaque, des nettoyants abrasifs ou des produits à base d'air comprimé. Utilisez un chiffon légèrement humidifié et tiède pour nettoyer le moniteur. Evitez d'utiliser toutes sortes de détergents car certains peuvent laisser un film trouble sur le moniteur. Si vous remarquez la présence de poudres blanches lors du déballage de votre moniteur, éliminez-les à l'aide d'un chiffon. Manipulez votre moniteur avec soin car les plastiques de couleur foncée peuvent rayer et laisser des marques de rayures blanches plus facilement que les moniteurs de couleur claire. Pour aider à maintenir une meilleure qualité d’image sur votre moniteur, utiliser un économiseur d’écran qui change dynamiquement et veuillez éteindre votre moniteur quand vous ne l’utilisez pas. Retour à la page de sommaire...
Page 11 Déclaration de la FCC (Etats-Unis seulement) et autres informations règlementaires Pour la déclaration de la FCC et les autres informations règlementaires, visitez le site Web suivant sur la conformité : http://www.dell.com/regulatory_compliance. Contacter Dell Pour les clients aux Etats-Unis, appelez le 800-WWW-DELL (800-999-3355).. REMARQUE: Si vous n’avez pas de connexion Internet active, vous pouvez trouver l’information pour nous contacter sur votre facture d’achat, votre bordereau d’emballage, votre relevé ou le catalogue des produits Dell. Dell offre plusieurs options de services et d’assistance téléphonique et en ligne. Leur disponibilité est différente suivant les pays et les produits, et ...
Page 12 Retour à la Table des Matières Aide à l'installation de PowerNap Pour installer PowerNap, procédez comme suit: ® ® 1. Vérifiez la configuration système requise Windows XP, Windows Vista , Windows 2. Installez Entech API Installer 3. Installez le logiciel PowerNap Installer Retour à la Table des Matières...
Page 13 Retour à la Table des Matières Installation de votre moniteur Moniteur à écran plat Dell™ E2211H/E2311H Si vous avez un ordinateur de bureau Dell™ ou un ordinateur portable Dell™ avec accès à Internet 1. Allez sur http://support.dell.com, saisissez votre tag de service et téléchargez le dernier pilote pour votre carte graphique. 2. Après installation des pilotes pour votre Adaptateur Graphique, essayez de nouveau de configurer la résolution sur 1920 X 1080. REMARQUE: Si vous n'arrivez pas à configurer la résolution sur 1920 X 1080, veuillez contacter Dell™ pour demander un Adaptateur Graphique qui prend en charge ces résolutions. Retour à la Table des Matières...
Page 14 Retour à la Table des Matières Installation de votre moniteur Moniteur à écran plat Dell™ E2211H/E2311H Si vous avez un ordinateur de bureau, portable ou une carte graphique non Dell™. Sous Windows XP: 1. Cliquez droit sur le bureau et cliquez sur Propriétés. 2. Sélectionnez l'onglet Paramètres. 3. Sélectionnez Avancé. 4. Identifiez votre fournisseur de contrôleur graphique à partir de la description en haut de la fenêtre (par exemple NVIDIA, ATI, Intel etc). 5. Veuillez vous référer au site Web du fournisseur de votre carte graphique pour la mise à jour du pilote (par exemple http://www.ATI.com http://www.NVIDIA.com 6. Après installation des pilotes pour votre Adaptateur Graphique, essayez de nouveau de configurer la résolution sur 1920 X 1080. ® ® Sous Windows Vista ou Windows 1. Faites un clic-droit sur le bureau et sélectionnez Personnalisation. 2. Cliquez sur Modifier les paramètres d’affichage.
Page 15 Retour à la Table des Matières Opération du moniteur Guide de l'utilisateur pour moniteur Dell™ E2211H/E2311H Utilisation des commandes du panneau avant Utilisation de l’affichage à l’écran (OSD) Logiciel PowerNap Réglage de la résolution maximale Utiliser la SoundBar Dell (En Option) Utilisation de l'inclinaison Utilisation des commandes du panneau avant Utilisez les boutons du panneau avant du moniteur pour régler les caractéristiques de l’image affichée. Lorsque vous utilisez ces boutons, les valeurs numériques correspondantes s'affichent à l'écran via l'OSD (menu de réglage à l'écran). Boutons sur le panneau Description frontal Utiliser ce bouton pour choisir parmi différents modes de couleurs ...
Page 16 Utiliser le bouton de mise sous tension pour allumer et éteindre le moniteur. Le voyant vert indique que le moniteur est allumé et prêt à Mise sous tension fonctionner. Le voyant orange indique que le moniteur est en mode (avec voyant de mise DPMS (économie d’énergie). sous tension) Utilisation de l’affichage à l’écran (OSD) Accéder le Système Menu REMARQUE: Si vous modifiez les paramètres et si ensuite vous accédez à un autre menu ou si vous quittez l'OSD, le moniteur enregistrera automatiquement toutes ces modifications. Si vous attendez que l'OSD disparaisse après avoir effectué un réglage, vos paramétrages seront également enregistrés. Poussez le bouton Menu pour ouvrir le menu OSD et afficher le menu principal. Menu principal pour l'entrée analogique (VGA) Menu Principal pour l'Entrée Numérique (DVI-D) REMARQUE:...
Page 17 Jauge énergétique Cette jauge indique le niveau d’énergie utilisé en temps réel par le moniteur. Lorsque la jauge est de couleur verte, cela indique que le moniteur utilise peu d’énergie. Lorsque la consommation d’énergie augmente, la jauge changera de couleur, de jaune et finalement rouge. Luminosité/Contraste Utiliser ce menu pour activer la fonction de réglage de luminosité/contraste. Luminosité 'Luminosité' permet de régler la luminosité du rétroéclairage. Appuyez sur le bouton pour augmenter la luminosité et appuyez sur le bouton baisser la luminosité (min 0 ~ max 100). REMARQUE: Le réglage de la luminosité sera grisé pendant les périodes « Atténuation d’écran » de la fonction PowerNap lorsque l’économiseur d’écran est activé. Contraste Réglez d'abord la 'Luminosité', ensuite réglez le 'Contraste' uniquement si un réglage supplémentaire est nécessaire. Appuyez sur le bouton pour augmenter le contraste et appuyez sur le bouton ...
Page 18 REMARQUE: In most cases, Auto Adjust produces the best image for your configuration.. REMARQUE: AUTO ADJUST option is only available when you are using the analog (VGA) connector. RÉGLAGE AUTO Même si votre ordinateur reconnaît votre moniteur au démarrage, la fonction réglage automatique optimise les réglages de l'affichage à utiliser avec vos réglages spécifiques. ...
Page 19 Sélection auto Appuyez sur Sélection auto pour rechercher les signaux d’entrée disponibles. Sélectionnez l'entrée VGA lors de l'utilisation du connecteur analogique (VGA). Appuyez sur pour sélectionner la source d'entrée VGA. DVI-D Sélectionnez l'entrée DVI-D lors de l'utilisation du connecteur numérique (DVI). Appuyez sur pour sélectionner la source d'entrée DVI. Réglages des Le menu ‘Modes prédéfinis’ permet d’ajuster le mode de couleur et la température de couleur. Les sous-menus des paramètres des couleurs couleurs sont différents pour les entrées VGA/DVI-D et vidéo. Format entrée Vous permet de régler le mode d'entrée sur : couleurs RGB: Choisissez cette option si votre moniteur est connecté à un lecteur de DVD informatique de minerai utilisant le câble de HDMI ou le HDMI à l'adaptateur DVI. YPbPr: Choisissez cette option si le votre lecteur de DVD prend en charge uniquement la sortie YPbPr. Choix du mode Vous permet de régler le mode d'affichage sur : Graphisme : Choisissez ce mode si votre moniteur est connecté à votre ordinateur. ...
Page 20 Vidéo : Choisissez ce mode si votre moniteur est connecté à un lecteur de DVD. REMARQUE: Selon le Mode d'Affichage que vous choisissez les Modes préréglés disponibles pour votre moniteur changent. Mode prédéfini Lorsque le mode Graphiques est sélectionné, les options suivantes peuvent être choisies : Standard, Multimédia, Jeux, Chaud, Froid ou Personnalisé (RGB) Standard : Permet d’obtenir les réglages par défaut du moniteur. Il s’agit du mode de préréglage par défaut. Multimédia : Permet d’obtenir les réglages de couleurs adaptés aux applications multimédia. Jeux : Permet d’obtenir les réglages de couleurs adaptés à la plupart des applications de jeux. Chaud : Augmente la température des couleurs. L’écran affiche des teintes plus chaudes avec des tons rouges/jaunes. Froid : Diminue la température des couleurs. L’écran affiche des teintes plus froides avec un ton bleuté. Personnalisé (RGB) : Permet de paramétrer manuellement les couleurs. Agir sur les boutons pour régler les valeurs des trois couleurs (rouge, vert, bleu) et définir un mode de préréglage des couleurs personnalisé. Lorsque le mode Vidéo est sélectionné, les options suivantes peuvent être choisies : Film, Jeux, Sports ou Nature Film : Permet d’obtenir les réglages de couleurs adaptés aux films. Il s’agit du mode de préréglage par défaut. Jeux : Permet d’obtenir les réglages de couleurs adaptés aux jeux. ...
Page 21 Cette fonction peut ajuster la couleur des images vidéo vers le vert ou le violet. Ceci est utilisé pour ajuster la couleur de peau comme désiré. Utilisez pour ajuster la teinte entre '0' et '100'. Appuyez sur pour augmenter la quantité de vert dans l'image vidéo. Appuyez sur pour augmenter la quantité de violet dans l’image vidéo. REMARQUE: L’ajustement de la teinte n'est disponible que pour l'entrée vidéo. Saturation Cette fonction permet d'ajuster la saturation des couleurs dans l’image vidéo. Utilisez pour ajuster la saturation entre '0' et '100'. Appuyez sur pour augmenter l’apparence monochrome dans l'image vidéo. Appuyez sur pour augmenter l’apparence des couleurs dans l’image vidéo.
Page 22 Sous-menu des paramètres d’affichage pour l’entrée DVI-D Mode Large Règle le rapport d’image sur 4:3 ou au format plein écran. ...
Page 23 Position Utilisez les boutons pour ajuster l'image à gauche/droite. Le minimum est '0' (-). Le maximum est '100' (+). horizontale REMARQUE: Lors de l’utilisation de la source DVI, les réglages horizontal ne sont pas disponibles. Vertical Position Utilisez les boutons et pour ajuster l'image en haut/bas. Le minimum est '0' (-). Le maximum est '100' (+). REMARQUE: Lors de l’utilisation de la source DVI, les réglages vertical ne sont pas disponibles. Netteté Cette fonction peut rendre l'image plus nette ou douce. Utilisez les boutons et ...
Page 24 Utilisez les boutons et pour ajuster le curseur en incrément de 5 secondes, de 5 à 60 secondes Verrou du menu Permet de contrôler l’accès des utilisateurs aux réglages. Lorsque Verrouillage est sélectionné, aucun réglage de la part des utilisateurs n’est autorisé. Tous les boutons sont verrouillés. REMARQUE:Lorsque l’OSD est verrouillé, et si le bouton « menu » est pressé, l’utilisateur est ramené directement au menu de paramétrage de l’OSD, avec la fonction de verrouillage de l’OSD sélectionnée. Sélectionner « Déverrouiller » pour obtenir le déverrouillage et permettre à l’utilisateur d’accéder à tous les paramètres applicables. DDC/CI La fonction DDC/CI (Canal d’affichage des données/Interface de commande) vous permet de régler les paramètres du moniteur (luminosité, équilibre des couleurs, etc.) via un logiciel sur votre PC. Vous pouvez désactiver cette fonction en choisissant « Désactivé ». Le message d'erreur suivant s’affiche : Sélectionnez Oui pour désactiver DDC/CI et Non pour quitter sans faire de modifications.
Page 25 Retour à la Table des Matières Installation de votre moniteur Moniteur à écran plat Dell™ E2211H/E2311H Réglage de la résolution d'affichage sur 1680x1050 (pour le E2211H) ou 1920X1080 (pour le E2311H)(maximum) ® ® Windows , configurez la résolution d'affichage sur 1920 X Pour des performances d'affichage optimales en utilisant les systèmes d'exploitation Microsoft 1080 pixels en effectuant les étapes suivantes: Sous Windows XP: 1. Cliquez droit sur le bureau et cliquez sur Propriétés. 2. Sélectionnez l'onglet Paramètres. 3. Déplacez la barre de curseur vers la droite en appuyant et en maintenant enfoncé le bouton gauche de la souris et réglez la résolution de l'écran sur 1920 X 1080. 4. Cliquez sur OK. ® ®...
Page 26 Les informations présentes dans ce document sont sujettes à modification sans avis préalable. © 2010 Dell Inc. Tous droits réservés. La reproduction de ces contenus de toute manière que ce soit et sans la permission écrite de Dell Inc. est strictement interdite. Marques de commerce utilisées dans ce texte : Dell et le logo DELL sont des marques de commerce de Dell Inc; Microsoft et Windows sont des marques commerciales ou des marques commerciales déposées de Microsoft Corporation aux États-Unis et/ou dans d'autres pays; Intel est une marque déposée par Intel Corporation aux Etats-Unis et dans d'autres pays; AVI sont des marques de commerce de Advanced Micro Devices, Inc; ENERGY STAR est une marque commerciale déposée par U.S. Environmental Protection Agency. En tant que partenaire d’ENERGY STAR, Dell Inc. a déterminé que ce produit est conforme aux directives d’ENERGY STAR pour son efficacité énergétique. ...
Page 27 Retour à la page de sommaire Installer Votre Moniteur Guide de l'utilisateur pour moniteur Dell™ E2211H/E2311H Connecter la base Connecter le moniteur Organiser vos câbles Connexion de la Soundbar (en option) Enlever la base Montage mural (option) Connecter la base REMARQUE : La base est détachée lorsque l'écran est livré depuis l'usine. REMARQUE : Ceci est valable pour un moniteur avec un stand. Lorsque stand autre est acheté, s'il vous plaît vous référer au guide d'installation correspondant stand pour mettre en place des instructions.
Page 28 Connexion du Câble VGA Bleu AVERTISSEMENT: Les graphiques sont utilisés à des seules fins d'illustration. L'aspect peut varier sur l'ordinateur. Organiser vos câbles Après avoir branché tous les câbles nécessaires sur votre écran et votre ordinateur, (Voir Connecter votre écran pour réaliser le raccordement des câbles), utilisez la rainure de gestion des câbles pour aménager soigneusement tous les câbles comme illustré ci-dessus. Connexion de la Soundbar (en option) AVERTISSEMENT : Ne pas utiliser de périphérique autre que la Sound Bar Dell. À l'arrière du moniteur, fixez la Soundbar en alignant les deux fentes avec les deux bagues le long de la partie inférieure du moniteur. Faites glisser la Soundbar vers la gauche jusqu'à ce qu'elle soit en place. Connectez la soundbar sur la prise d'alimentation audio DC-out (voir la vue dessous pour les détails). Insérez la mini prise stéréo verte sortant de l'arrière de la Soundbar dans la prise de sortie audio de votre ordinateur. Enlever la base REMARQUE : Pour éviter les rayures sur l'écran LCD en enlevant la base, assurez-vous que le moniteur est placé sur une surface nette. REMARQUE : Ceci est valable pour un moniteur avec un stand. Lorsque stand autre est acheté, s'il vous plaît vous référer au guide d'installation correspondant stand pour mettre en place des instructions.
Page 29 Pour enlever la base : 1. Placez le moniteur sur une surface plane. 2. Appuyez sur le bouton de dégagement de la base et maintenez le enfoncé. 3. Appuyez sur le support jusqu'à ce qu'il s'encliquète à sa place. Montage mural (option) (Dimensions de vis : M4 x 10 mm). Se reporter à la notice d’emploi accompagnant le kit de montage du socle compatible VESA. 1. Poser le panneau du moniteur sur un chiffon doux ou un coussin sur une table à la fois bien plate et stable. 2. Enlever le support. 3. A l’aide d’un tournevis, enlever les quatre vis de fixation du couvercle en plastique. 4.
Page 30 Retour à la page de sommaire Dépannage Guide de l'utilisateur pour moniteur Dell™ E2211H/E2311H Test-Auto Diagnostiques intégrés Problèmes généraux Problèmes spécifiques au produit Problèmes liées à la Soundbar Dell MISE EN GARDE : Avant de débuter quelque procédure que ce soit de cette section, suivez les Consignes de sécurité. Test-Auto Votre moniteur dispose d'une fonction de test automatique qui vous permet de vérifier s'il fonctionne correctement. Si votre moniteur et votre ordinateur sont connectés correctement mais que l'écran du moniteur reste éteint, effectuez le test automatique du moniteur en suivant ces étapes : 1. Éteignez votre ordinateur et le moniteur. 2. Débranchez le câble vidéo à l'arrière de l'ordinateur. Afin de vous assurer du bon fonctionnement du Test Automatique, déconnectez le câble Numérique (connecteur blanc) et le câble Analogique (connecteur bleu) situés à l'arrière de l'ordinateur. 3. Rallumez le moniteur. La boîte de dialogue flottante doit apparaître à l'écran (sur un arrière-plan noir) si le moniteur ne peut pas détecter un signal vidéo et s'il fonctionne correctement. En mode auto-test, le témoin d'alimentation LED reste en vert. De plus, en fonction de l'entrée sélectionnée, l'une des boîtes de dialogue illustrées ci-dessous défilera continuellement sur l'écran. ou 4. Cette boîte de dialogue apparaîtra également lors du fonctionnement habituel du système en cas de déconnexion ou de dommages du câble vidéo. 'Le moniteur entre en mode d'économie d'énergie après 15 minutes s'il est laissé dans cet état. 5. Éteignez votre moniteur et reconnectez le câble vidéo; puis rallumez votre ordinateur ainsi que votre moniteur. Si l'écran de votre moniteur n'affiche toujours aucune image après avoir suivi la procédure précédente, vérifiez votre contrôleur vidéo et votre ordinateur, puisque votre moniteur fonctionne correctement.
Page 31 Image comportant des vagues Lancez la fonction Ajustement auto via l’OSD. ou un léger mouvement Réglez les contrôles de Phase et d'Horloge via l'OSD. Effectuer la réinitialisation du moniteur aux paramètres d'usine. Vérifiez les facteurs environnementaux. Déplacez le moniteur et testez-le dans une autre pièce. Pixels manquants L'écran LCD affiche des points. Éteignez et rallumez. Certains pixels allumés d'une manière permanente sont un défaut naturel de la technologie LCD. Pour plus d'informations sur la Qualité des moniteurs Dell et la Politique sur les pixels, voir le site de Support de Dell à l'adresse : support.dell.com. Pixels fixess L'écran LCD affiche des points Éteignez et rallumez. lumineux. Certains pixels allumés d'une manière permanente sont un défaut naturel de la technologie LCD. Pour plus d'informations sur la Qualité des moniteurs Dell et la Politique sur les pixels, voir le site de Support de Dell à l'adresse : support.dell.com. Problèmes de luminosité Image trop terne ou trop Effectuez la réinitialisation du moniteur aux paramètres d'usine.
Page 32 Exécutez le diagnostic intégré. REMARQUE : Lorsque vous choisissez le mode DVI-D, la fonction Réglage auto n'est pas disponible. Problèmes liés à la Soundbar Dell™ Symptômes courants Description du problème Solutions possibles Pas de son Pas d'alimentation à la Tourner le bouton de mise sous tension/volume de la Soundbar dans le sens des Soundbar - le témoin ...
Page 33 Sortie son déséquilibrée Sortie son provenant d'un seul Éliminez tous les obstacles séparant la Soundbar de l'utilisateur. côté de la Soundbar Assurez-vous que la fiche d'entrée ligne audio est complètement insérée dans la prise de la carte son ou de la source audio. Réglez tous les contrôles de balance audio (G-D) de Windows à une valeur moyenne. Nettoyez et rebranchez le câble d'entrée ligne audio. Effectuez un dépannage de la carte son de l'ordinateur. Testez la Soundbar en utilisant une autre source audio (par exemple un lecteur de CD portable). Volume Bas Le volume est trop bas Éliminez tous les obstacles séparant la Soundbar de l'utilisateur. ...
