9.18
9.18.1
9.18.2
122
Garniture de presse-étoupe S4 - groupe de palier 4
Garniture de presse-étoupe S4 - groupe de palier 4

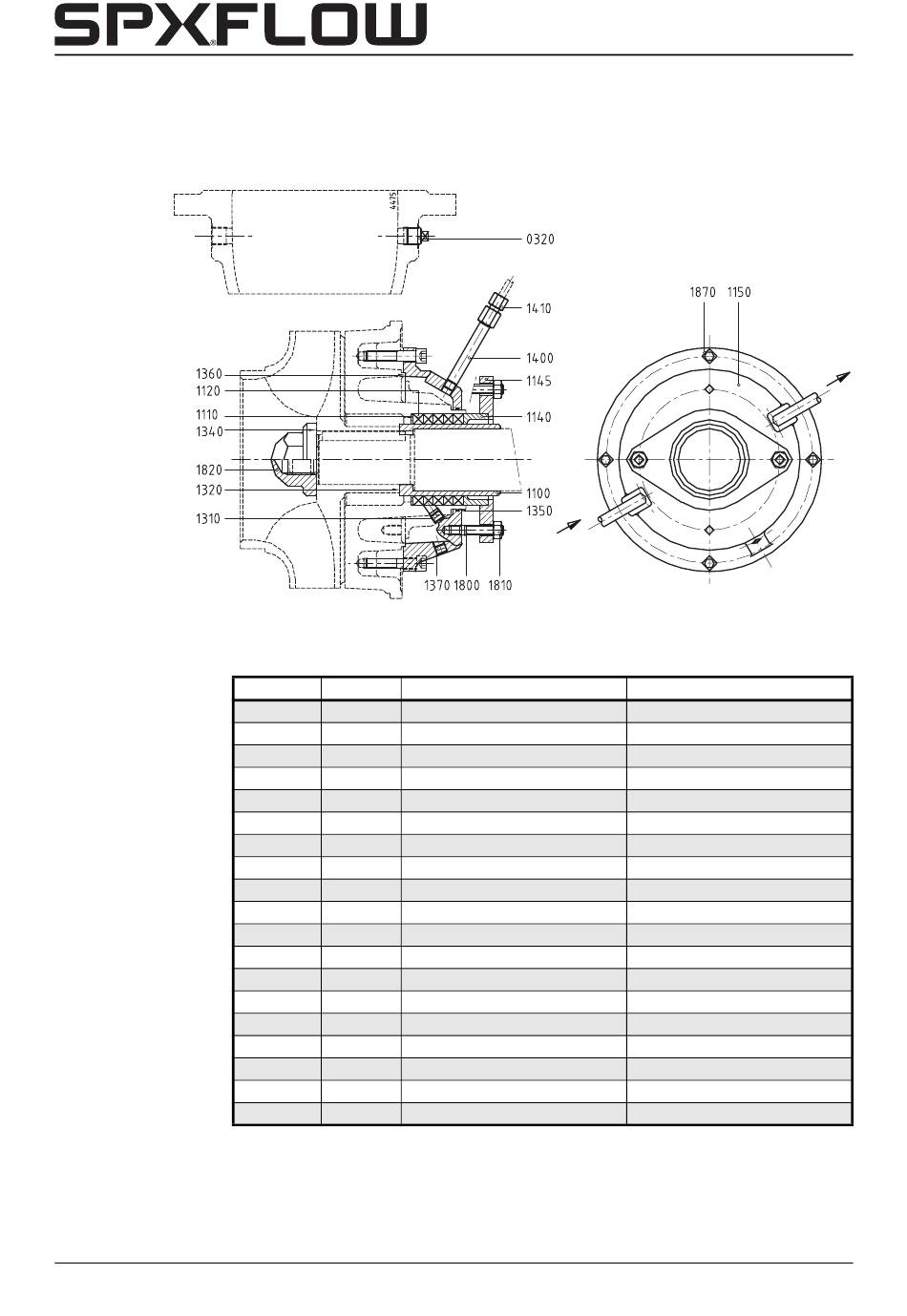

Figure 65:
Garniture de presse-étoupe S4 - groupe de palier 4.
Liste de pièces garniture de presse-étoupe S4 - groupe de palier 4
Référence Quantité Description
0320
1
bouchon
1100*
1
chemise d'arbre
1110*
1
grain de fond
1120*
5
bague de garniture
1140
1
fente fouloir
1145
1
couvercle de fouloir
1150
1
enveloppe de refroidissement
1310
1
bouchon
1320*
1
joint
1340*
1
joint
1350*
1
joint torique
1360*
1
joint
1370
1
bouchon
1400
2
mamelon
1410
2
union de tuyau
1800
2
goujon
1810
2
écrou
1820*
1
écrou borgne
1870
4
vis à tête cylindrique
Pièces
Matériau
fonte
acier inoxydable
bronze
-
fonte
fonte
fonte
acier
-
-
caoutchouc
-
acier
acier
laiton
acier inoxydable
laiton
acier inoxydable
acier
CN/FR (1906) 6.8
