CombiNorm
7.6.5
7.7
7.7.1
➢
7.7.2
CN/FR (1906) 6.8
Montage de la chemise d'arbre
1 Glissez la chemise d'arbre sur l'arbre de la pompe. Surveillez la position des rainures
de clavette de la chemise d'arbre par rapport à celles de l'arbre de la pompe.
2 Montez la roue et les autres pièces, voir paragraphe 7.5.2 "Montage de la roue" et
paragraphe 7.6.3 "Remplacement de la garniture de presse-étoupe S1, S2, S3, S4".
3 Déposez le déflecteur (2220).
Garnitures mécaniques M1, M2, M3, MQ2, MQ3, MW2, MW3
Instructions pour le montage d'une garniture mécanique
Lisez les instructions suivantes avant de procéder au montage d'une garniture mécani-
que. Observez strictement ces instructions pour monter une garniture mécanique.
• Faites appel à un spécialiste pour le montage d'une garniture mécanique à
joints toriques au Téflon (PTFE). Ces joints sont facilement endommagés pendant
le montage.
• Une garniture mécanique est un instrument de précision fragile. Laissez la garniture
dans son emballage jusqu'au moment de la monter !
• Nettoyez soigneusement les pièces qui doivent l'accueillir. Veillez à travailler avec les
mains propres dans un environnement propre !
• Ne touchez jamais les surfaces de glissement avec les doigts !
• Veillez à ne pas endommager la garniture pendant le montage. Ne posez jamais les
bagues sur leur surfaces de glissement
Démontage d'une garniture mécanique M1

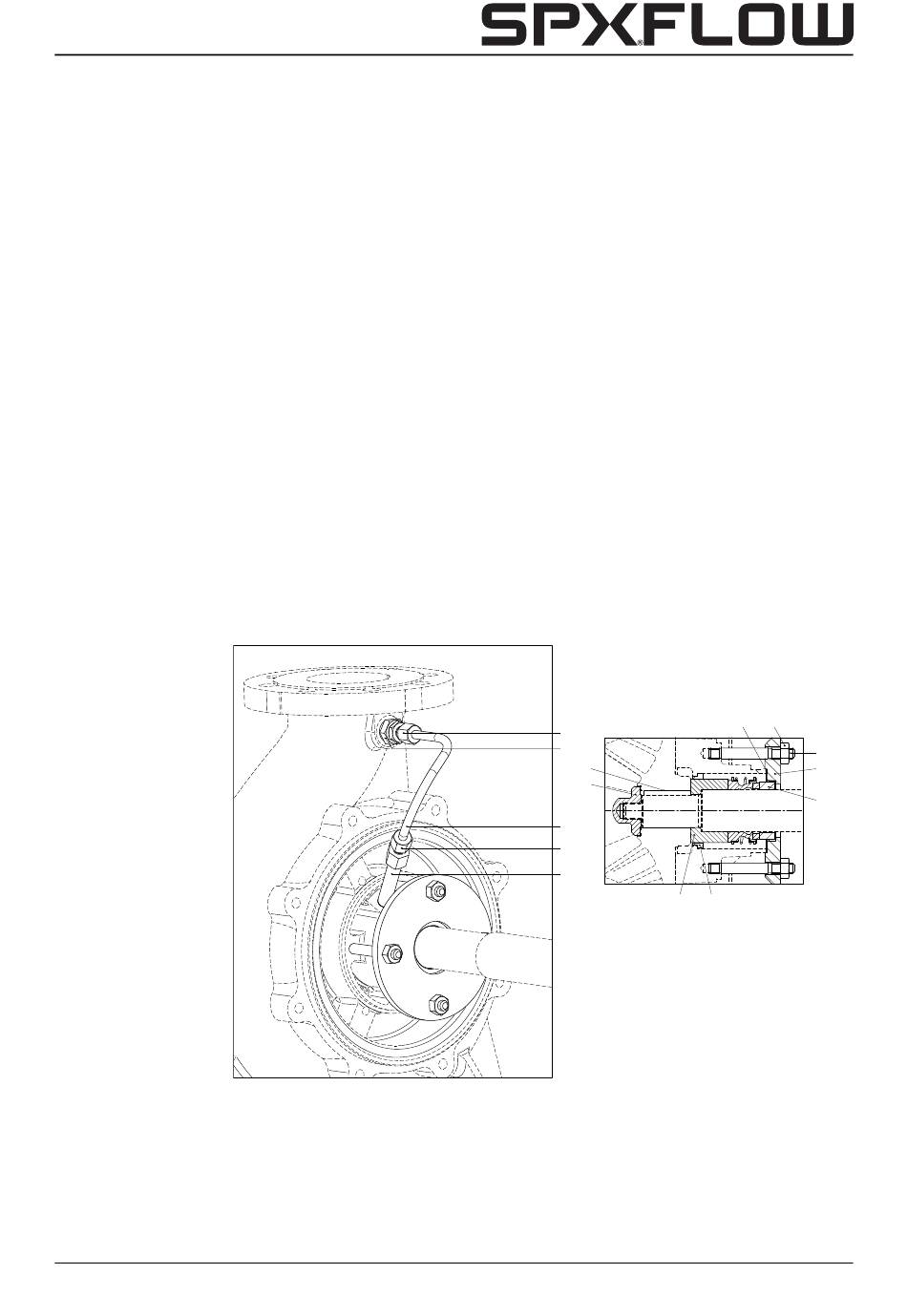

Figure 23:
Garniture mécanique M1
Les numéros de repères utilisés se rapportent à figure 23.
1 Démontez la roue, voir paragraphe 7.5.1 "Démontage de la roue".
2 Enlever la protection d'étanchéité (0276).
Démontage et assemblage
1300
1430
1440
1860
1820
1420
1410
1400
1200
1210
1810
1800
1230
1220
53
