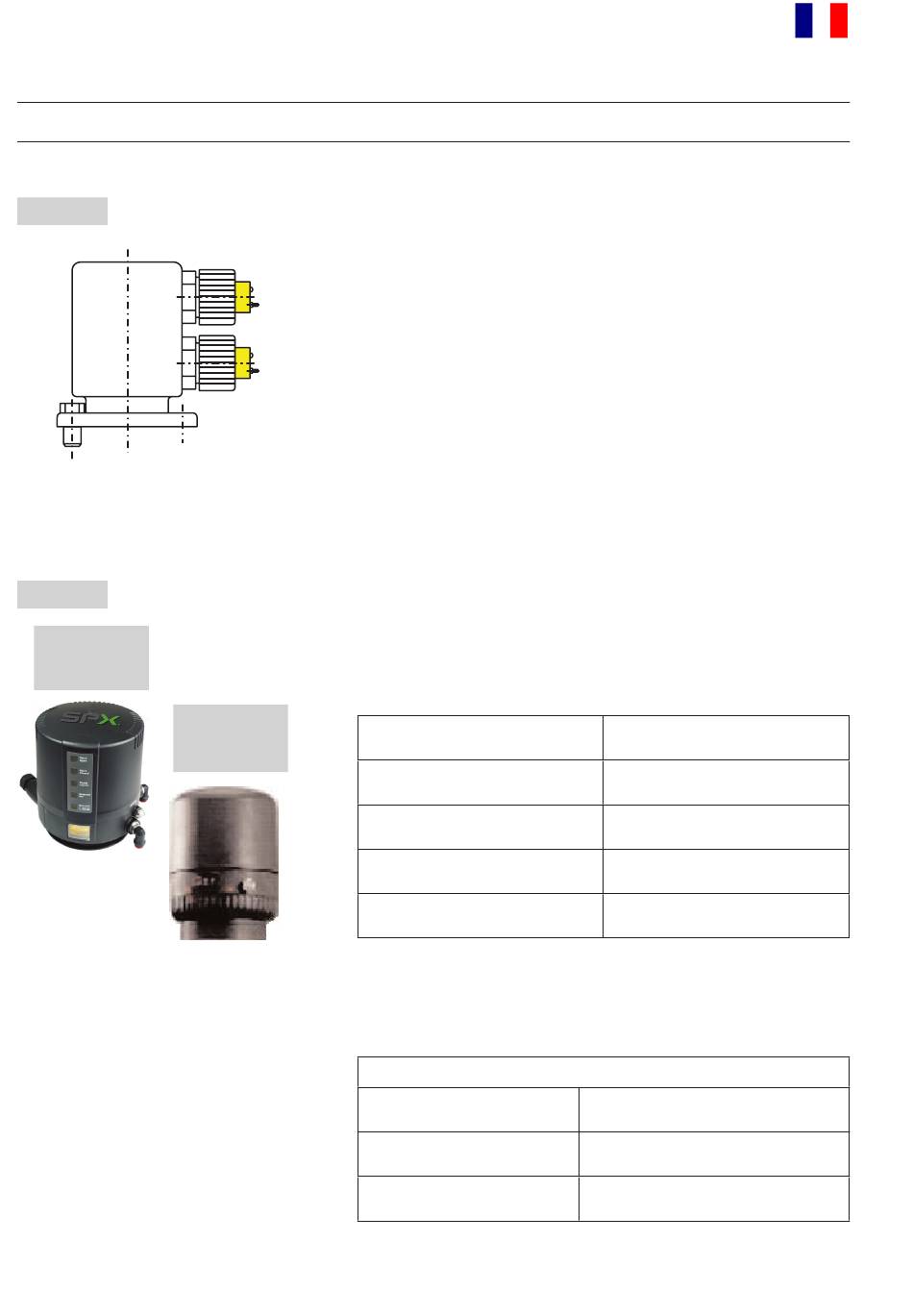

fig. 5.1.
fig. 5.2.
unité de
contrôle
CU4
5
5.
Equipement complémentaire
5.1.
Indication de position de la vanne
-
Le vérin peut être muni d`un support de détecteurs de position
(SDP) pour la détection de la position finals NF ou NO de l`arbre de
vanne.
Nous recommandons d`utiliser nos types APV standards:
Espace d`actionnement: 5 mm / diamètre: 11 mm.
Tension de service 10 - 30 V DC
Sortie: commutation positive pnp
Raccord: câble fondu 5 m de longueur
Type de protection: IP 67
Numéro de référence: 08 - 60 - 011/93; H16223
En cas de livraison d`un autre détecteur de position par le client,
notre responsabilité ne sera pas engagée pour ce fonctionnement.
5.2.
Unité de contrôle (fig. 5.2.)
Des unités avec commutateur de feedback et électrovanne pour le
contrôle pneumatique de la vanne pour le montage sur le vérin sont
également disponibles en technologie de bus.
Utiliser le manuel d`instructions correspondant pour
la mise en service, le montage et le démontage de
l`unité de contrôle.
Les versions suivantes sont disponibles:
unité de
contrôle
CU3
CU4 – AS-interface 62 slaves
CU4 – AS-interface 31 slaves
5.3.
Adaptateur pour unité de contrôle
-
Pour le montage d`une unité de contrôle sur la vanne SWmini4 un
adaptateur est nécessaire
CU4 – Direct Connect
référence; ID
référence; ID
référence; ID
CU3 – Profibus
référence; ID
CU3 – DeviceNet
référence; ID
Adaptateur
Désignation:
référence; ID
Désignation:
référence; ID
Désignation:
référence; ID
CU41 – S-Direct Connect
08-45-100/93; H320460
CU41 – S-AS-i extended
08-45-110/93; H320467
CU41 – S-AS-i standard
08-45-250/93; H324674
CU31 – Profibus
08-45-001/93; H315495
CU31 – DeviceNet
16-31-240/93; H209422
CU4-Smini adaptateur complet
000 08-48-613/93; H321989
CU3 adaptateur complet
000 08-48-415/93; H209430
CU3 adaptateur SWmini4
000 08-48-355/93; H207570
Vanne simple siège - d`inversion
DELTA SWmini4
Manuel d`instructions: FR - rev. 2
FR
