Préparatifs

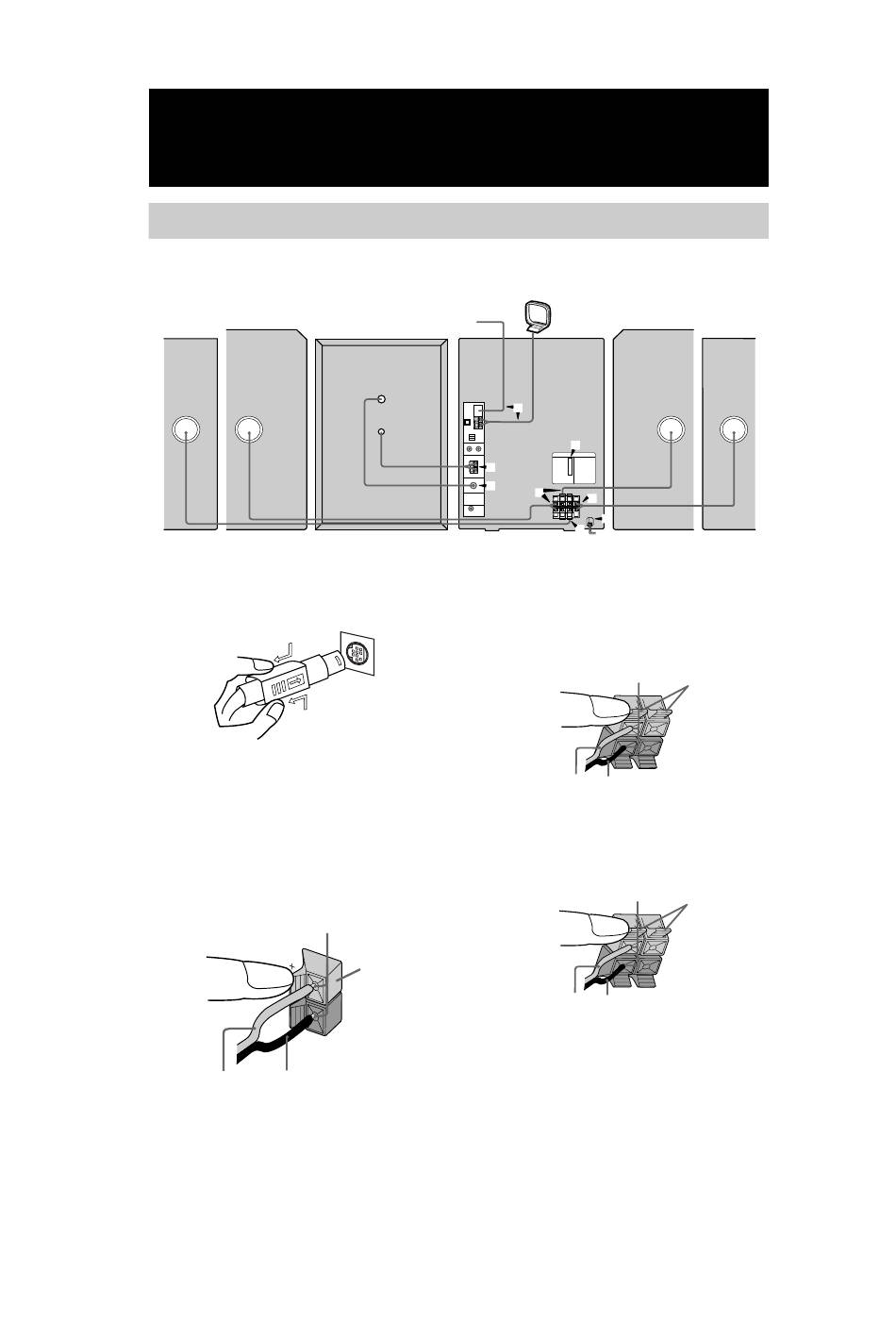

Raccordement de la chaîne
Effectuez les opérations 1 à 7 pour relier les différents éléments de la chaîne avec les cordons et
les accessoires fournis.
Enceinte
Enceinte avant
surround
(droite)
(droite)
1 Connecter la prise du système aux connecteurs
du SYSTEM CONTROL proprement.
Déconnecter
Assurez-vous de faire cette connexion avant
de connecter le cordon d'alimentation de
l'unité principale à une prise murale.
2 Connecter le caisson de grave.
Connecter le cordon du caisson de basses
aux prises jack SUBWOOFER, comme
indiqué ci-dessous. Faîtes attention de bien
faire correspondre les couleurs des cordons
et des prises jack.
Gris/Plein (3)
Noir/Rayé (#)
Remarque
Placer le subwoofer au moins 0,3m éloigné de l'unité
principale.
FR
6
Antenne FM
Caisson de grave
Insérer uniquement la
partie dénudée.
R
Gris
Antenne cadre AM
5
6
2
1
3
4
7
4
Unité principale
Enceinte avant
(gauche)
3 Raccordez les enceintes avant.
Raccordez les cordons d'enceintes aux
prises FRONT SPEAKER.
Insérez seulement la
partie dénudée du cordon.
R
Rouge/uni (3)
Noir/rayé (#)
4 Raccordez les enceintes surround.
Raccordez les cordons d'enceintes aux
prises SURROUND SPEAKER.
Insérez uniquement
la partie dénudée.
R
Bleu/uni (3)
Noir/rayé (#)
Remarque
Eloignez les cordons d'enceintes des antennes pour
éviter que les antennes ne captent du bruit.
MHC-RG88 E2 4-238-410-83 (1)
Enceinte
surround
(gauche)
Rouge
L
+
_
Bleu
L
+
_
