I n s t a l l a t i o n
Contacts

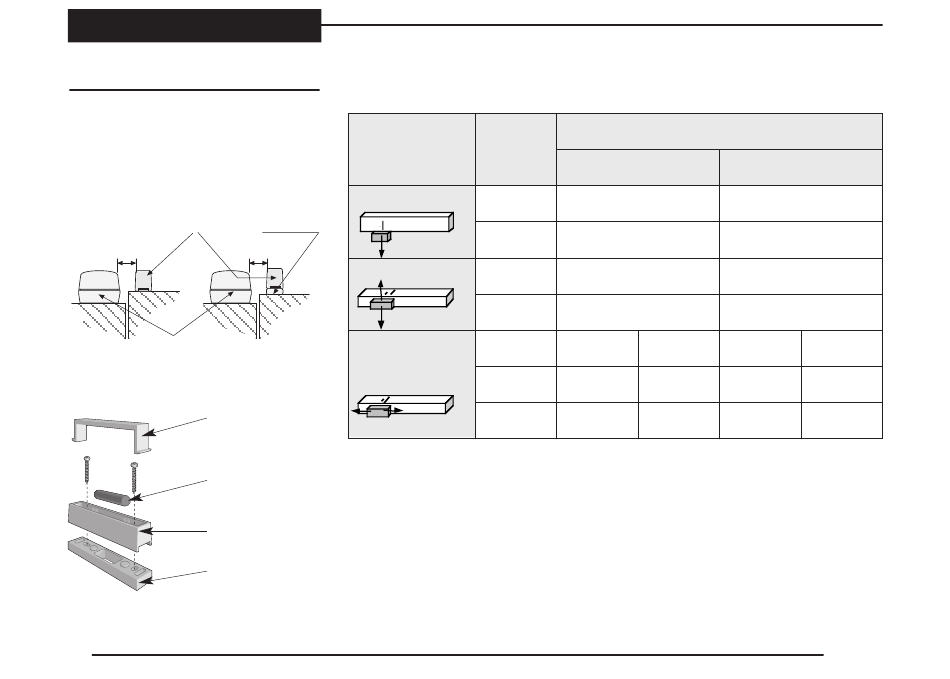

G Contact incorporé
Lorsque l'issue est fermée, le porte-aimant
doit être positionné en face du contact
d'ouverture incorporé (flèche de repérage
sur le socle).
Porte-aimant
5 mm maxi
5 mm maxi
Emetteur universel
❍ Fixation et fermeture du porte-aimant
Capot
Aimant
Socle vissé
sur l'ouvrant
Cale (si nécessaire)
8
Récapitulatif des distances d'ouverture et de fermeture entre l'émetteur universel et l'aimant
à partir desquelles le contact incorporé analyse le changement d'état de l'issue.
Mouvement
Ecartement (1)
Cales
d'épaisseur
Glissement vertical (1)
Glissement
horizontal (1)
(1) : La distance entre le contact incorporé et l'aimant quand l'issue est fermée doit être de
5 mm max.
Distance d'ouverture et fermeture
du contact incorporé
Etat du
contact
Support bois
ouverture
15 mm
fermeture
7 mm
ouverture
35 mm
fermeture
28 mm
de droite à gauche
de gauche à droite
-
➝
ouverture
9 mm
16 mm
fermeture
7 mm
14 mm
Support fer doux
13 mm
11 mm
22 mm
20 mm
de droite à gauche
de gauche à droite
➝
➝
➝
10 mm
14 mm
7 mm
12 mm
