NORDAC START (SK 135E / SK 175E) – Manuel pour démarreur
4.2.3 Exemples de mise en service
Tous les appareils SK 1x5E peuvent en principe fonctionner dans leur état de livraison.
Si un démarrage automatique avec la mise sur réseau ("MARCHE") est nécessaire, (selon le
paramètre P130) soit le paramètre (P428) doit être adapté, soit le commutateur DIP S1-DIP1 doit être
défini sur = ON.
L'entrée CTP doit être pontée si aucune sonde CTP moteur n'est disponible.
Le démarreur doit être alimenté avec une tension de commande externe de 24V CC.
Configuration minimale
L1 - L2 - L3
200 ... 500 V
Démarreur
SK 1x5E-...

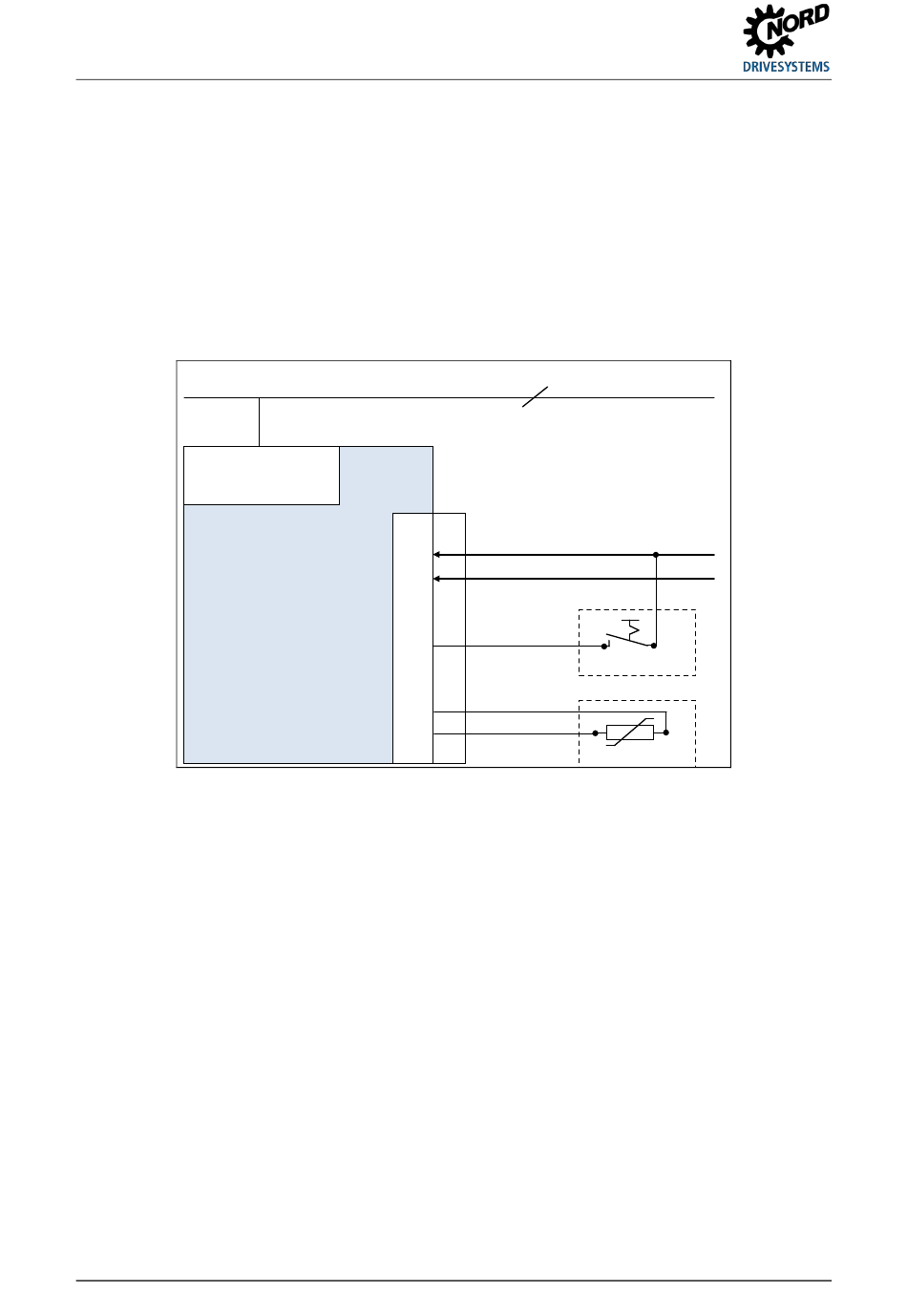

Démarrage du moteur par le biais du commutateur
Démarrage du moteur avec la direction "droite" :
•
Si le commutateur est sur "Marche" et qu'ainsi une tension de 24 V CC se trouve sur l'entrée
digitale 1 (borne 21), le démarreur démarre à "droite".
Démarrage du moteur avec la direction "gauche" :
•
Si le commutateur est sur "Marche" et qu'ainsi une tension de 24 V CC se trouve sur l'entrée
digitale 2 (borne 22), le démarreur démarre à "gauche".
Démarrage du moteur par le biais de la tension réseau "MARCHE"
Le commutateur DIP S1 / DIP1 = ON correspond au démarrage automatique
Démarrage du moteur avec la direction "droite" :
•
Si la tension réseau est sur "Marche" et qu'une tension de 24 V CC se trouve en continu sur
l'entrée digitale 1 (borne 21), le démarreur démarre automatiquement à "droite".
Démarrage du moteur avec la direction "gauche" :
•
Si le commutateur est sur "Marche" et qu'une tension de 24 V CC se trouve en continu sur l'entrée
digitale 2 (borne 22), le démarreur démarre automatiquement à "gauche".
66
PE
X5
44
40
.
.
21
22
.
38
39
3~ 200 ... 500 V + PE
24 V=
GND
Commutateur S1
Moteur PTC
BU 0135 fr-4118
