SECULOGIC T 320
6

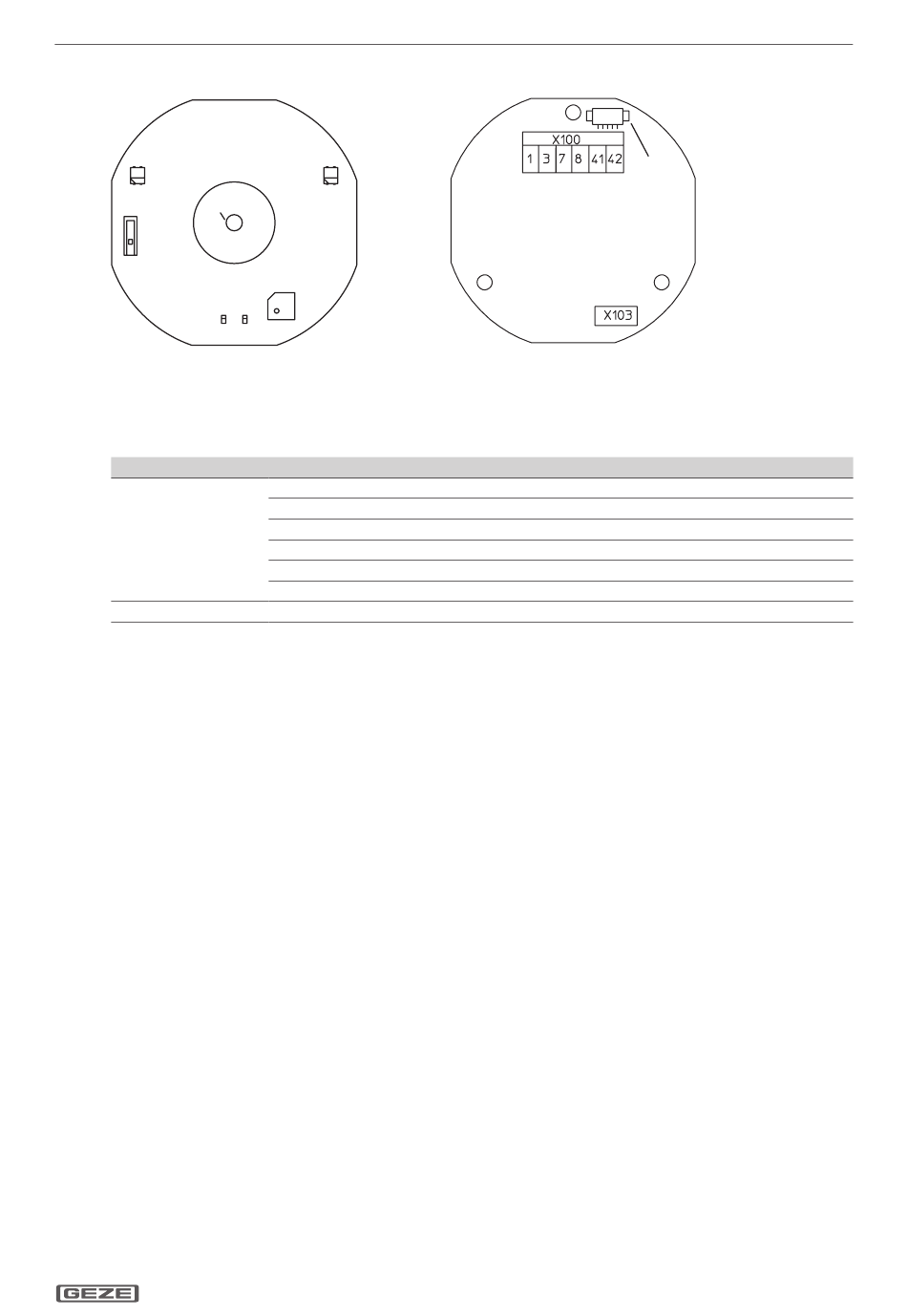

Schéma des connexions
DEL du verrou
DEL bouton
d'urgence
Contact de
sabotage
DEL d'alarme
6.1
Commande de porte (bornes)
Affectation des bornes
Bornes à fiche et bornes à vis, section max. du câble : 1 mm²
Zone à bornes
X100
X103
DEL
porte
Vibreur
Borne
Fonction (réglage au départ de l'usine)
1
Alimentation GND
3
Alimentation 24 V CC
7
Déblocage indirect + 24 V CC
8
Déblocage indirect - GND
41
R5485-B, communication avec la commande de porte TZ 320
42
R5485-A, communication avec la commande de porte TZ 320
Fiche à câble plat pour l'interrupteur à clé GEZE
Interface
programmation
11
