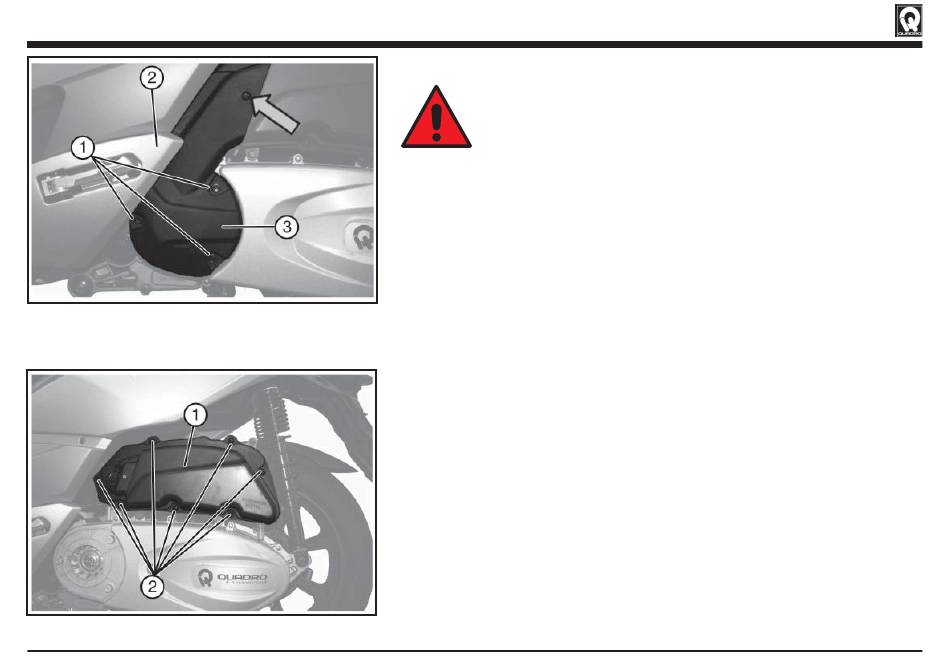

Fig. 01
Fig. 02
6.10 FILTRE À AIR
Avant d'effectuer toute opération, laisser refroidir le
moteur.
Le nettoyage du filtre à aire doit être effectué selon les intervalles
indiqués dans le tableau d'entretien programmé.
DÉMONTAGE
•
Dévisser les trois vis « 1 - Fig. 01 ».
•
Dévisser la vis indiquée par la flèche « Fig. 01 ».
•
Ouvrir le repose-pied passager et enlever la vis.
•
Faciliter la dépose du convoyeur en tirant vers l'extérieur la partie
QSI0053
en plastique « 2 - Fig. 01 ».
•
Déposer le convoyeur « 3 - Fig. 01 ».
•
Dévisser les sept vis « 2 - Fig. 02 ».
•
Enlever le couvercle du boîtier de filtre « 1 - Fig. 02 ».
QSI0055
ENTRETIEN DU VÉHICULE
(Fig. 01)
